Вентиль 15нж22нж

Name: Вентиль 15нж22нж
Brand: СЛЭМЗ
Rating: 4.8 (10 reviews)

Вентиль 15нж22нж – нержавеющий фланцевый запорный проходной клапан Ру40 для агрессивной среды. Используется как запорно-регулирующая арматура в промышленных трубопроводах с номинальным давлением Ру 40 бар, кгс/см² (4 МПа). Рабочая среда – вода, пар нефтепродукты, углеводороды, аммиак с максимальной температурой +425 °С. Условный диаметр Ду15, Ду20, Ду25, Ду32, Ду40, Ду50, Ду65, Ду80, Ду100, Ду125, Ду150, Ду200 мм. Корпус выполнен из коррозионостойких материалов. Крепление к магистрали вентиля 15нж22нж Ру40 ответными фланцами. Класс герметичности затвора – “А” по ГОСТ 9544-93. Положение при монтаже – любое (направление потока под золотник). Направление движение запорного механизма вентиля 15нж22нж - параллельно оси потока среды. Управление – ручное, электропривод. Аналог - стальной вентиль 15с22нж.

Технические характеристики и каталог нержавеющего фланцевого запорного вентиля 15нж22нж Ру40

Технические характеристики вентиля 15нж22нж РУ40		Значение для фланцевого запорного проходного вентиля Ру40 из нержавейки
Диаметр прохода, Ду, DN, мм		Ду-15, Ду-20, Ду-25, Ду-32, Ду-40, Ду-50, Ду-65, Ду-80, Ду-100, Ду-125, Ду-150, Ду-200
Давление Ру, Pn, бар (МПа)		40 (4)
Строительная длина, мм		130-600
t среды, °С		+425
t окр. среды, °С	min	-40
t окр. среды, °С	max	+45
Масса, кг		4-90
Привод		Ручной (маховик, штурвал), электропривод
Рабочая среда		аммиак, нефть, нефтепродукты, газообразные и жидкие углеводороды, топливный и природный газ, пар, воздух вода
Материал корпуса, крышки		08Х18Н10, 08Х18Н10Т, 12Х18Н9, 12Х18Н9ТЛ
Материал уплотнения затвора		нержавеющая сталь 12х18н10т
Класс герметичности в затворе		А
Средний срок службы, лет		10
Средний ресурс, циклов		6500
Наработка на отказ, циклов		2000
Климатическое исполнение		У1 по ГОСТ 15150-69
Производители		Европа, Китай, складского хранения
Гарантия на вентиль, мес		12

Чертеж и устройство нержавеющего фланцевого запорного вентиля 15нж22нж Ру40 по ТУ

Чертеж и детали конструкции запорного проходного фланцевого вентиля 15нж22нж.

Чертеж и размеры клапана 15нж22нж запорного фланцевого из паспорта

Детали запорного вентиля 15нж22нж	Материал
1 Корпус	12Х18Н9ТЛ
3 Диск
8 Крышка
13 Сальниковая крышка
2 Наплавка седла	стеллит
4 Шпиндель	12Х18Н10Т
5 Прокладка	Графит, 08Х18Н10
6 Шпилька	08Х18Н10
7 Гайка
10 Штифт
11 Втулка
12 Болт откидной
14 Гайка
9 Сальниковая набивка	ТРГ
15 Гайка шпинделя	Латунь ЛС59-1
16 Маховик	Сталь 25Л
17 Контргайка	Сталь 45Л

Габаритные размеры, вес вентиля 15нж22нж запорного фланцевого

Таблица фигур	Габариты и присоединительные размеры клапана 15нж22нж, мм									Вес, кг	Max. крут. момент на маховике, Нм
Таблица фигур	Dn	L	D	D1	D4	H	h1	n	d	Вес, кг	Max. крут. момент на маховике, Нм
15нж22нж Ду-15 (1/2")	15	130	95	65	39	235	4	4	14	4,5	18
15нж22нж Ду-20 (2/3")	20	150	105	75	50	275				5,4	30
15нж22нж Ду-25 (1")	25	160	115	85	57	285				6,6	35
15нж22нж Ду-32 (1"1/4)	32	180	135	100	65	300			18	9,6	40
15нж22нж Ду-40 (1"1/2)	40	200	145	110	75	355				13,9
15нж22нж Ду-50 (2")	50	230	160	125	87	360				20
15нж22нж Ду-65 (2,5")	65	290	180	145	109	400		8		27
15нж22нж Ду-80 (3")	80	310	195	160	120	430				38	52
15нж22нж Ду-100 (4")	100	350	230	190	149	480			22	51	62
15нж22нж Ду-125 (5")	125	400	270	220	175	550			26	70	-
15нж22нж Ду-150 (6")	150	480	300	250	203	610			26	118	220
15нж22нж Ду-200 (8")	200	600	375	320	259	650		12	30	160	-

Принцип работы фланцевого нержавеющего клапана 15н22нж Ру40

Подвижный золотник вентиля 15нж22нж, плотно прилегающий к седлу, шарнирно закрепленный на оси резьбового штока, перекрывает проходное сечение. Ось штока и трубопровода расположены перпендикулярно относительно друг друга. Вращение штурвала вентиля15нж22нж преобразуется в поступательное движение штока, передвигая золотник. Проходное сечение полностью перекрыто золотником при крайнем нижнем положении и открыто в верхнем.

Инструкция по эксплуатации запорного проходного вентиля

Рекомендации по монтажу, обслуживанию из инструкции по эксплуатации запорного вентиля 15нж22нж:

Расконсервацию внутренних полостей производить горячей водой или уайт-спиритом;
При установке в магистраль подтянуть болтовые соединения вентиля 15нж22нж;
Перед началом работы промыть трубопровод от песка грязи, окалины;
При установке исключается воздействие трубопровода на болтовые соединения;
Фланцы на магистраль устанавливаются без перекосов;
Перед запуском системы проверить работу подвижных частей (открыть/закрыть).

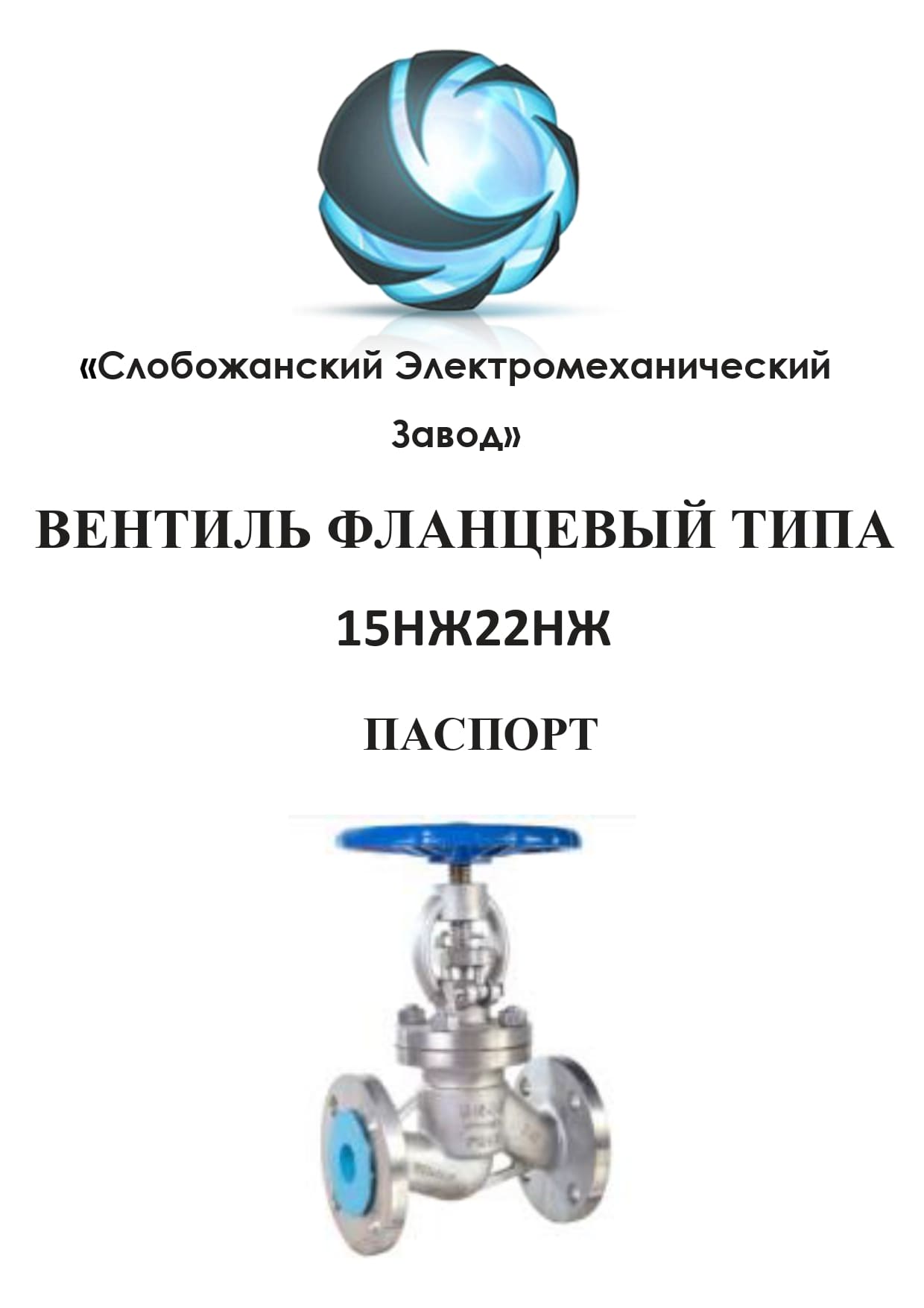

Паспорт вентиля 15нж22нж Ру40

Паспорт вентиля 15нж22нж

Скачать паспорт вентиля 15нж22нж.

Неисправности клапанов запорных, причины, устранение, ремонт

Неисправность вентиля 15нж22нж	Причина	Как устранить
Разгерметизация затвора	Усилие, приложенное на маховике, ниже расчетного Выработка уплотнительных поверхностей Не хватает крутящего момента	Прилагать усилие на маховике согласно паспортных значений Демонтаж клапана и устранение дефектов
Утечка среды через прокладки	Недостаточное уплотнение прокладки. Ослабление затяжки крепежа Повреждение прокладки Перекошены фланцы	Доуплотнить прокладку, подтянуть болты Замена прокладки Устранение перекоса
Нарушение герметичности и течь через сальниковую набивку	Недостаточное уплотнение набивки, слабая затяжка болтов Износ набивки запорного вентиля 15нж22нж	Равномерно подтянуть болты Добавить или заменить набивку

Перейти к задвижкам

Перейти к каталогу клапанов обратных

Цена фланцевого запорного клапана 15нж22нж Ру40

Цена вентиля 15нж22нж запорного фланцевого в Украине зависит от производителя клапана, года производства, технического состояния. У нас вы можете приобрести с гарантией запорную арматуру промышленного назначения. Покупайте чугунные фланцевые задвижки 30ч6бр Ру10, стальные клиновые 30с41нж Ру16 с выдвижным шпинделем, засувку из чугуна 30ч39р с обрезиненным клином Ру1,0-1,6 МПа, их модификации с ручным червячным и планетарным редуктором, электроприводами с концевыми выключателями и блоком БУЭП. Производим стальные штампосварные затворы, задвижки до Ду1600, Ру2,5-63 Атм. В наличии поворотные проходные стальные шаровые краны: стандартнопроходные приварные 11с31п Ру25-40, фланцевый полнопроходный 11с36п Ру16, ПП Ру25-40 11с38п, ответный фланец стандартный проход 11с33п, наборный ремонтопригодный из стали 11с67п или 11с41п Рn1,6. В ассортименте вентили запорные 15б3р латунные муфтовые, 15кч18п, 15кч33п с корпусом из чугуна, крепление – муфта ВВ, фланцевые 15кч19п, 15кч14бр, 15кч16п и из легированной стали 15с65нж, 15с22нж, 15нж22нж из нержавейки 12Х18Н9ТЛ. Чтобы подобрать запорное устройство и узнать актуальную цену запорного клапана 15нж22нж Ру40– звоните специалистам СЛЕМЗ.

Купить нержавеющий вентиль 15нж22нж фланцевый в Украине

У Слобожанского завода Вы можете купить вентиль 15нж22нж нержавеющий Ру40 Ду-15-200 мм. Выбирайте удобную форму оплаты и способ доставки по Украине, достойное качество по низкой цене. Представлены поворотные дисковые затворы Баттерфляй, заслонки с межфланцевым, фланцевым соединением с магистралью в комплекте с редуктором-дублером, пневмопроводом, четверть оборотным электроприводом в общепромышленном и взрывозащищенном исполнении. Украинские с завода обратные клапаны мефжланцевые однодисковые 19ч21бр, 19ч21р, 19ч16бр, клапаны с противовесом 19ч19р, приемные с фильтрующей сеткой 16ч42р, поворотные 19с16нж, 19с47нж, 19с53нж. Фланцы Ст3 по ГОСТ 12820-80 приварные плоские, на приварном кольце, воротниковые, изолирующие, заглушки под болты и шпильки марок М16, М20, М24, М27, М30, М33. Элементы трубопровода – переходы, отводы 90 градусов бесшовные крутоизогнутые, тройники равнопроходные и переходные, переходы концентрические, сгоны резьбовые, резьбы, контргайки, кованные и порошковые, ниппели, футорки, резьбы, американки, манометры. Проходные запорные фланцевые клапаны 15нж22нж проверены ОТК, с гарантией, паспортом.
