Вентиль 15с18нж

Name: Вентиль 15с18нж
Brand: СЛЭМЗ
Rating: 4.8 (10 reviews)

Сравнение товаров (0)

Сортировка:

Показать:

Испытания перед отправкой

15с18нж Ду-100 Ру-25

от 10982 грн.

Испытания перед отправкой

15с18нж Ду-15 Ру-25

от 1815 грн.

Испытания перед отправкой

15с18нж Ду-20 Ру-25

от 2096 грн.

Испытания перед отправкой

15с18нж Ду-25 Ру-25

от 2294 грн.

Испытания перед отправкой

15с18нж Ду-32 Ру-25

от 3036 грн.

Испытания перед отправкой

15с18нж Ду-40 Ру-25

от 3300 грн.

Испытания перед отправкой

15с18нж Ду-50 Ру-25

от 4290 грн.

Испытания перед отправкой

15с18нж Ду-65 Ру-25

от 6593 грн.

Испытания перед отправкой

15с18нж Ду-80 Ру-25

от 8787 грн.

Показано с 1 по 9 из 9 (всего 1 страниц)

Вентиль 15с18нж Ру25 - запорный стальной фланцевый проходной клапан. Технические характеристики из паспорта и ТУ: диаметр – Ду15, Ду20, Ду25, Ду32, Ду40, Ду50, Ду65, Ду80, Ду100 мм; давление – Ру-25 кгс/см²; корпус – сталь; вес - 3...32 кг; расшифровка маркировки по ГОСТ 4666-2015 (фото ниже); рабочая среда – вода, пар, природный газ, нефтепродукты с температурой до 425 °С. Купить вентиль 15с18нж в Украине можно по цене от 1815 грн украинских, китайских, европейских производителей. Аналоги вентиля 15с18нж:

15с18п Pn25
15лс18п, 15лс18нж
15нж18п, 15нж18бк

Запорный вентиль 15с18нж – технические характеристики

Технические характеристики вентиля 15с18нж запорного стального – описание, материалы, параметры рабочей среды, чертеж с габаритными размерами и весом из паспорта, расшифровка маркировки.

Технические характеристики вентиля 15с18нж			Показатели для запорного клапана
Условный диаметр прохода, Ду/Dn, мм			15	20	25	32	40	50	65	80	100
Номинальное давление		Кгс/см²	25
		Бар	25
		МПа	2,5
Тип			проходной
Управление			Ручное (маховик)
Крепление			фланцевое
Крепление			Под приварку стык в стык
Монтаж на трубопроводе			Горизонтально
Монтаж на трубопроводе			Вертикально
Материал корпуса			Сталь марки 25л
Материал затвора			Ст 25л
Материал затвора			Паронит + нержавейка
Рабочая среда			Вода, пар, неагрессивные нефтепродукты, природный газ
Направление потока			Под золотник
Класс герметичности			А
max температура рабочей среды, °С	max		-60
max температура рабочей среды, °С	min		+425
Климатическое исполнение			У1
Аналог			15с18п, 15лс18п, 15лс18нж, 15нж18п, 15нж18бк

Устройство и чертеж вентиля 15с18нж стального

Запчасти и устройство вентиля 15с18нж:

Корпус – сталь марки 25л
Крышка – ст 25л
Прокладка – сталь, графит, паронит ПОН-Б
Шток – нержавеющая сталь
Диск – 25л + нерж + паронит
Уплотнение – металл по металлу, фторопласт
Маховик – СТ 20, серый чугун
Шпиндель – ст 10кл
Золотник – коррозионостойкая сталь
Сальник – фторопласт-4

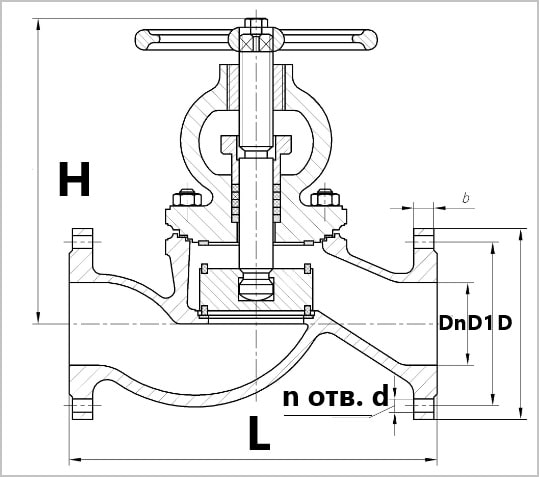

Схема и чертеж вентиля 15с18нж Pn-25

Вес и габаритные размеры вентиля 15с18нж фланцевого

Габаритные и присоединительные размеры вентиля 15с18нж Ру25, масса (вес), строительная длина, высота, габариты и диаметр крепежных отверстий фланца.

Ду/Dn, мм	Габаритные размеры вентиля 15с18нж Ру25			Габариты фланца			Вес, кг
Ду/Dn, мм	L	H	D	D1	d	n	Вес, кг
15	130	205	95	65	14	4	3,1
20	150	211	105	75			4
25	160	223	115	85			4
32	180	250	140	100	18		7
40	200	314	150	110			10
50	230	357	165	125			11
65	290	396	185	145		8	20
80	310	425	200	160			22,5
100	350	458	235	190	22		32,1

Расшифровка маркировки вентиля 15с18нж проходного

Расшифровка маркировки вентиля 15с18нж:

15 – тип запорной арматуры
с – материал корпуса
18 – номер модели
нж – материал уплотнителя
Ру-25 – номинальное давление

Условное обозначение и маркировка вентиля 15с18нж

ГОСТ и ТУ

ГОСТ и ТУ чугунного вентиля 15с18нж:

5762-2002 – показатели плотности, прочности
10877-76 – консервационные жидкости
12.2.063-81 – меры безопасности
4666-2015 – условное обозначение
15150-69 – климатическое исполнение
5762:2004 – соответствие предельному давлению
12820-80 – ответные фланцы клапана (КОФ)
3706-83 – строительная длина

Паспорт вентиля 15с18нж

Скачать паспорт зпорного клапана с описанием, инструкцией по эксплуатации, хранению, транспортировке, регулировке.

Цена вентиля 15с18нж в Украине

Цена вентиля 15с18нж зависит от диаметра трубопровода, материала штока, типа, состояния (новый, б/у), качества литья на заводе-производителе, состава стали, закалки и твердости, объема партии, стоимостью комплекта ответных фланцев КОФ, шайб и монтажных частей КМЧ.

Таблица фигур	Цена вентиля 15с18нж Ру25, грн
15с18нж Ду-15	1815,00
15с18нж Ду-20	2096,00
15с18нж Ду-25	2294,00
15с18нж Ду-32	3036,00
15с18нж Ду-40	3300,00
15с18нж Ду-50	4290,00
15с18нж Ду-65	6593,00
15с18нж Ду-80	8787,00
15с18нж Ду-100	10982,00

Цены актуальны на 10.2024 г.

Купить вентиль 15с18нж

У нас Вы можете купить вентиль 15с18нж Ру25 диаметром Ду15, Ду20, Ду25, Ду32, Ду40, Ду50, Ду65, Ду80, Ду100 мм. Запорный стальной фланцевый клапан по цене производителя, с паспортом, сертификатом, заводскими характеристиками в соответствии с ГОСТ и ТУ, маркировкой на корпусе и гарантией. Подберем аналог на замену по применению и назначению, отправим фото партии перед отправкой, рассчитаем стоимость доставки по габаритам и весу. Доставляем по Украине компаниями САТ, Новая Почта, Деливери, частными перевозчиками, экспортируем в Европу.
