Вентиль 15с27нж

Name: Вентиль 15с27нж
Brand: СЛЭМЗ
Rating: 4.7 (12 reviews)

Сравнение товаров (0)

Сортировка:

Показать:

Испытания перед отправкой

15с27нж Ду-15 Ру-63

от 2393 грн.

Испытания перед отправкой

15с27нж Ду-20 Ру-63

от 3267 грн.

Испытания перед отправкой

15с27нж Ду-25 Ру-63

от 4208 грн.

Испытания перед отправкой

15с27нж Ду-32 Ру-63

от 5445 грн.

Испытания перед отправкой

15с27нж Ду-40 Ру-63

от 7244 грн.

Испытания перед отправкой

15с27нж Ду-50 Ру-63

от 12078 грн.

Показано с 1 по 6 из 6 (всего 1 страниц)

Вентиль 15с27нж Ру63 - запорный стальной фланцевый проходной клапан. Технические характеристики из паспорта и ТУ: диаметр – Ду25, Ду40, Ду50, Ду65 мм; давление – Ру-63 кгс/см²; корпус – сталь; вес - 4,5...19,5 кг; расшифровка маркировки по ГОСТ 4666-2015 (фото ниже); рабочая среда – вода, пар, природный газ, нефтепродукты с температурой до 425 °С. Купить вентиль 15с27нж в Украине можно по цене от 2400 грн от украинских, европейских, китайских производителей. Аналоги вентиля 15с27нж:

15с27нж1;
15с27нж1м;
15нж27нж из нержавейки.

Запорный вентиль 15с27нж Ру63 – технические характеристики

Технические характеристики вентиля 15с27нж запорного стального – описание, основные материалы, параметры рабочей среды, чертеж с габаритными размерами и весом из паспорта, расшифровка маркировки.

Технические характеристики вентиля 15с27нж			Показатели для запорного клапана
Условный диаметр прохода, Ду/Dn, мм			15	20	25	32	40	50
Номинальное давление		Кгс/см²	63
		Бар	63
		МПа	0,63
Тип			проходной
Управление			Ручное (маховик)
Крепление			фланцевое
Крепление			Под приварку стык в стык
Монтаж на трубопроводе			Горизонтально
Монтаж на трубопроводе			Вертикально
Материал корпуса			Сталь марки 25л
Тип затвора			Нержавеющий диск
Рабочая среда			Вода, пар, неагрессивные нефтепродукты, природный газ
Направление потока			Под золотник
Класс герметичности			А, В
max температура рабочей среды, °С	max		-40
max температура рабочей среды, °С	min		+425
Климатическое исполнение			УХЛ
Аналог			15с27нж1, 15с27нж1м, 15нж27нж

Устройство и чертеж вентиля 15с27нж стального

Запчасти и устройство вентиля 15с27нж:

Корпус – сталь 25л;
Крышка – ст 25л;
Прокладка – сталь, графит;
Шток – нержавеющая сталь;
Диск – 25л + нерж;
Уплотнение – металл по металлу, фторопласт;
Маховик – СТ 20;
Золотник – коррозионостойкая сталь;
Сальник – ТРГ/Фторопласт-4.

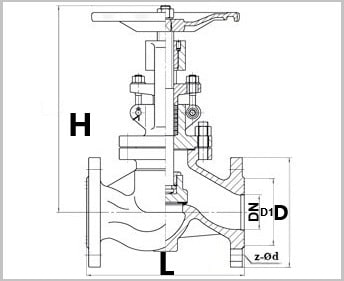

Чертеж вентиля 15с27нж Pn63

Вес и габаритыные размеры вентиля 15с27нж Ру63 фланцевого

Габаритные и присоединительные размеры вентиля 15с27нж Ру63, масса (вес), строительная длина, высота, габариты и диаметр крепежных отверстий фланца.

Ду/Dn, мм	Габаритыне размеры вентиля 15с27нж Ру63			Габариты фланца				Вес, кг
Ду/Dn, мм	L	H	D	D1	D0	d	n	Вес, кг
15	170	209	150	75	40	14	4	4,5
20	190	216	200	90	51	18		7,7
25	210	228	200	100	58	18		8,4
32	230	257	250	110	66	22		10,9
40	260	334	250	125	76			19
50	300	386	-	135	88			19,4

Расшифровка маркировки вентиля 15с27нж проходного

Расшифровка маркировки вентиля 15с27нж:

15 – тип запорной арматуры;
с – материал корпуса;
27 – номер модели;
нж – материал уплотнителя;
Ру-63 – номинальное давление.

Условное обозначение и маркировка вентиля 15с27нж Pn-63

ГОСТ и ТУ

ГОСТ и ТУ чугунного вентиля 15с27нж:

5762-2002 – показатели плотности, прочности;
10877-76 – консервационные жидкости;
12.2.063-81 – меры безопасности;
4666-2015 – условное обозначение;
15150-69 – климатическое исполнение;
5762:2004 – соответствие предельному давлению;
12820-80 – ответные фланцы клапана (КОФ);
3706-83 – строительная длина.

Паспорт вентиля 15с27нж

Скачать паспорт запорного клапана с описанием, инструкцией по эксплуатации, хранению, транспортировке, регулировке.

Цена вентиля 15с27нж в Украине

Цена вентиля 15с27нж зависит от диаметра трубопровода, материала штока, типа, состояния (новый, б/у), качества литья на заводе-производителе, состава стали, закалки и твердости, объема партии, стоимостью комплекта ответных фланцев КОФ, шайб и монтажных частей КМЧ.

Таблица фигур	Цена вентиля 15с27нж Ру63, грн
15с27нж Ду-15	2393,00
15с27нж Ду-20	3267,00
15с27нж Ду-25	4208,00
15с27нж Ду-32	5445,00
15с27нж Ду-40	7244,00
15с27нж Ду-50	12078,00

Цены актуальны на 10.2024 г.

Купить вентиль 15с27нж

У нас Вы можете купить вентиль 15с27нж Ру63 Ду15, Ду20, Ду25, Ду32, Ду40, Ду50 по цене производителя, с паспортом, сертификатом, заводскими характеристиками, маркировкой на корпусе и гарантией. Запорный стальной фланцевый клапан проходной лучших украинских, европейских, китайских заводов-изготовителей соответствуют ГОСТ и ТУ. Подберем аналог на замену по применению и назначению, отправим фото партии перед отправкой, рассчитаем стоимость доставки по габаритам и весу. Доставляем по Украине компаниями САТ, Новая Почта, Деливери, частными перевозчиками, экспортируем в Европу.
