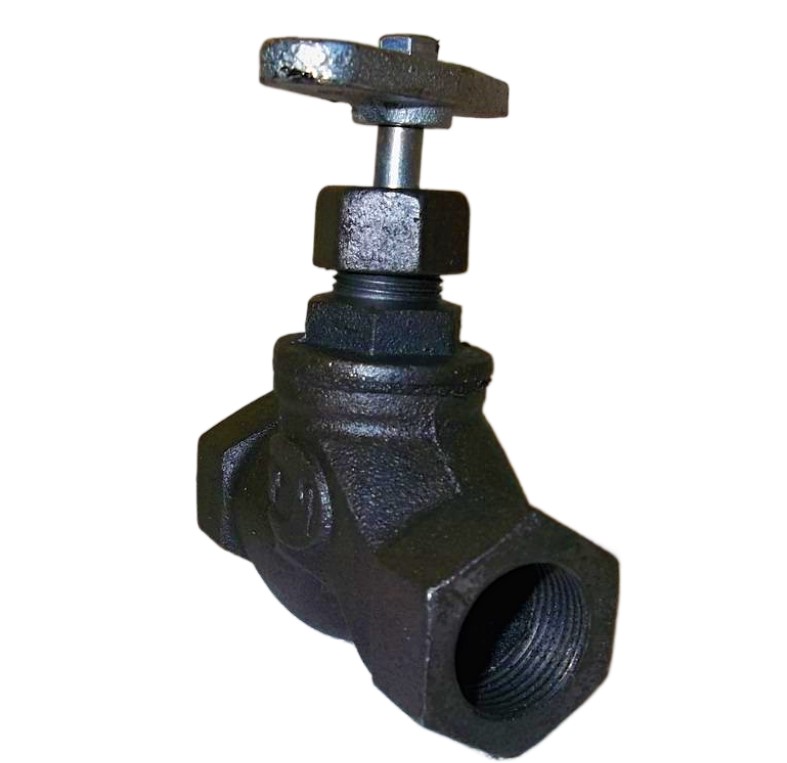

Вентиль 15кч18п

Вентиль 15кч18п – это запорный муфтовый чугунный проходной запорно-регулирующий клапан. Производится проходный запорный клапан из ковкого чугуна СЧ-18, СЧ-20 с маркировкой 15кч18п, 15кч18п1, 15кч18п2 Ду15, 20, 25, 32, 40, 50, 65 мм Ру-16 кгс/см² в Украине, КНР. Запирает пар и воду с температурой до 225 ⁰С. Управляется вручную маховиком, класс герметичности по ГОСТ 9544-93 – «Д», аналог проходного запорного вентиля 15кч18п – клапан 15кч33п с выдвижным штоком, уплотнение - фторопласт.

Технические характеристики муфтового чугунного вентиля 15кч18п Ру16

К техническим характеристикам чугунного запорного вентиля 15кч18п Ру16относят тип крепления, рабочую среду, максимальную температуру рабочей среды в магистрали, материал уплотнения затвора, корпуса, давление Pn, тип затвора.

Устройство запорного клапана 15кч18п из чугуна

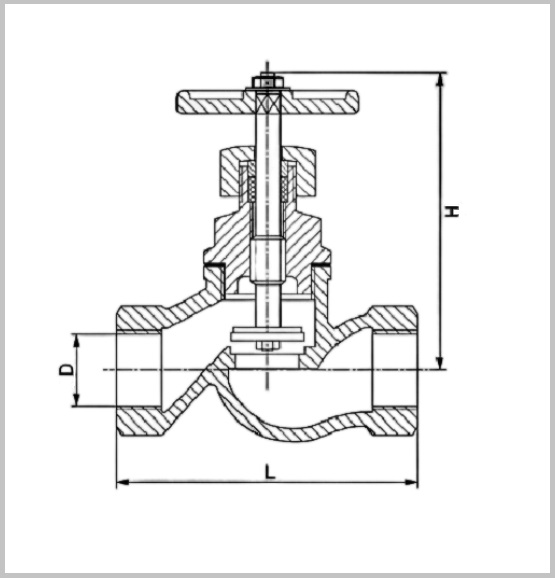

Чертеж и габаритные размеры запорного муфтового клапана для водыРу16 из чугуна

В таблице габаритных размеров указаны: строительная длина (L), строительная высота (H), диаметр проходного сечения (D) и вес (масса устройства) в кг.

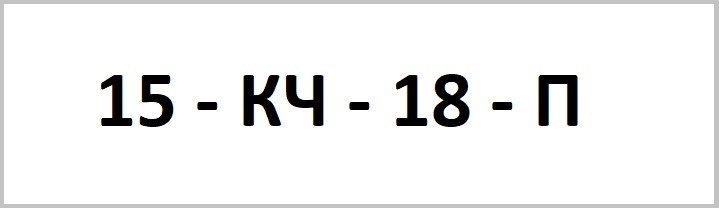

Расшифровка маркировки муфтового чугунного вентиля 15кч18п запорного

Чугунная запорная арматура имеет стандарты обозначения согласно системы центрального конструкторского бюро. Методом отливки на устройство наносится диаметр, давление условное. Расшифровка маркировки проходного вентиля 15кч18п:

ГОСТ для заводов изготовителей согласно ТУ

Для производства 15кч18п Ру16 и аналога 15кч33п применяют нормы и стандарты ГОСТ:

1. 6257-68 – муфтовое присоединение к магистрали;
2. 9544-93 – нормы герметичности затвора;
3. 12.2.063-81 – общие требования;
4. 1215-79 – отливка из ковкого чугуна.

Паспорт проходного вентиля 15кч18п ру16

Скачайте паспорт вентиля 15кч18п, (15кч33п) муфтового чугунного проходного. Условия эксплуатации, хранения, транспортировки, регулировки, печать ОТК, ГОСТ, ТУ указаны в паспорте завода СЛЭМЗ.

Купить чугунный муфтовый вентиль 15кч18п в Украине

Купить муфтовые задвижки, заслонки поворотные баттерфляй, краны, клапаны с паспортом по низкой цене украинского, европейского, китайского производства с механическим ручным управлением в Украине. У нас вы можете приобрести с гарантией запорную арматуру промышленного назначения. Покупайте чугунные фланцевые задвижки 30ч6бр Ру10, стальные клиновые 30с41нж Ру16 с выдвижным шпинделем, засувку из чугуна 30ч39р с обрезиненным клином Ру1,0-1,6 МПа, их модификации с ручным червячным и планетарным редуктором, электроприводами с концевыми выключателями и блоком БУЭП. Производим стальные штампосварные затворы, задвижки до Ду1600, Ру2,5-63 Атм. В наличии поворотные проходные стальные шаровые краны: стандартнопроходные приварные 11с31п Ру25-40, фланцевый полнопроходный 11с36п Ру16, ПП Ру25-40 11с38п, ответный фланец стандартный проход 11с33п, наборный ремонтопригодный из стали 11с67п или 11с41п Рn1,6. В ассортименте вентили запорные 15б3р латунные муфтовые, 15кч18п, 15кч33п с корпусом из чугуна, крепление – муфта ВВ, фланцевые 15кч19п, 15кч14бр, 15кч16п и из легированной стали 15с65нж, 15с22нж, 15нж22нж из нержавейки 12Х18Н9ТЛ. Мы предложим несколько вариантов, озвучим преимущества, размеры партии, схем установки, стоимость и сроки доставки межфланцевых, фланцевых стальных и чугунных устройств САТ, Новой Почтой, Деливери. Самовывоз в Харькове. Менеджер озвучит скидки на комплекты монтажных частей – переходы, муфты, бочки, отводы, резьбы, болты, прокладки, ответные фланцы (КОФ). Покупайте запорные проходные чугунные муфтовые вентили 15кч18п выгодно у СЛЭМЗ.

Цена на запорный проходной вентиль 15кч18п

Цена на запорный проходной клапан (вентиль) 15кч18п зависит от материала штока, размера партии, качества чугунного корпуса. Китайские производители экономят и ставят стальные штока, которые окисляются и быстро выходят из строя. В СССР производили вентили с латунным выдвижным штоком, что сильно увеличивает ресурс работы устройства. Представлены поворотные дисковые затворы Баттерфляй, заслонки с межфланцевым, фланцевым соединением с магистралью в комплекте с редуктором-дублером, пневмопроводом, четверть оборотным электроприводом в общепромышленном и взрывозащищенном исполнении. Украинские с завода обратные клапаны мефжланцевые однодисковые 19ч21бр, 19ч21р, 19ч16бр, клапаны с противовесом 19ч19р, приемные с фильтрующей сеткой 16ч42р, поворотные 19с16нж, 19с47нж, 19с53нж. Фланцы Ст3 по ГОСТ 12820-80 приварные плоские, на приварном кольце, воротниковые, изолирующие, заглушки под болты и шпильки марок М16, М20, М24, М27, М30, М33. Элементы трубопровода – переходы, отводы 90 градусов бесшовные крутоизогнутые, тройники равнопроходные и переходные, переходы концентрические, сгоны резьбовые, резьбы, контргайки, кованные и порошковые, ниппели, футорки, резьбы, американки, манометры. Покупайте клапаны чугунные муфтовые проходные 15кч18п, вентили 15кч33п у завода СЛЭМЗ по низкой цене.
