Вибровставки

Вибровставки

Вибровставки – вид трубопроводной арматуры, поглощающий шум, вибрации и гидроудары в трубопроводе, компенсирующий линейные угловые и температурные деформации. Крепление гибкой антивибрационной вставки – фланцевое, резьбовое, муфтовое, приварное. Диаметр Ду (Dn) – 15-600 мм. Давление Ру (Pn) – 10 – 25 кгс/см². Материал фланцев, муфты виброкомпенсатора – сталь, нержавейка, чугун; компенсатора – резина, металл (для сильфонных компенсаторов). Рабочая среда – вода, воздух, газ, нефтепродукты с температурой от – 250 до + 550 °С. Где применяются вибровставки:

  • для насосов и насосных станций
  • промышленные кондиционеры, вентиляторы, компрессоры
  • системы отопления, газовые магистрали и воздуховоды
  • радиаторы отопления, трубопроводы

Технические характеристики и каталог

Каталог и технические характеристики резьбовых, муфтовых, приварных и фланцевых вибровставок, осевых и сильфонных компенсаторов.

Виброкомпенсатор

Ду, Dn

Давление Ру, МРа

Технические характеристики вибровставки

Материал

Рабочая среда

t, °C

Мм

Растяжение

Сжатие

Линейное смещение

Угловое смещение, °

Вставка

Фланец/резьба

Стальной корд

Корд

Резьбовой

15

1,6

6

22

22

20

EPDM, пищевая резина

Ковкий чугун



Нейлон

Воздух, вода

+110

20

25

32

40

50

Фланцевый

32

9

9

15

Сталь, нержавеющая сталь

40

10

50

7

10

65

13

11

80

8

15

12

100

10

19

13

125

12

150

20

14

200

16

25

22

250

300

350

400

450

500

600

Принцип работы

Принцип работы вибровставки: резиновокордовый компенсатор сжимается и расширяется при изменении температуры рабочей среды, минимизируя негативное воздействия на магистраль. Вставка из резины EPDM нивелирует удары, осевые и угловые смещения, вибрацию, способна длительное время контактировать с рабочей средой, без потери своих первоначальных свойств.

Устройство, чертеж и габаритные размеры

Фланцевые

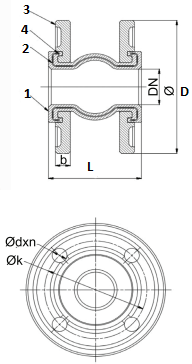

Чертеж и устройство фланцевой вибровставки:

  1. Корпус
  2. Фланец
  3. Защитное кольцо
  4. Прошивка, корд

Чертеж фланцевой вибровставки из паспорта

Dn

 Габариты фланцевой вибровставки Вес, кг

D

L

k

B

dxn

32

150

95

100

16

 19х4 3,2

40

110

 3,5

50

165

105

125

 18 5,3

65

185

115

145

 6,5

80

200

135

160

 20 19х8 7,9

100

220

150

180

 8,6

125

250

165

210

 22 11
150 285 180 240 23х8 13
200 340 210 295 24 23х12 17
250 405 230 355 26 26х12 25
300 460 245 410 28 35
350 520 255 470 30 26х16 43
400 565 515 26 55
450 615 565 28 26х20 65
500 670 620 83
600 780 260 725 30х20 135

Резьбовые, муфтовые

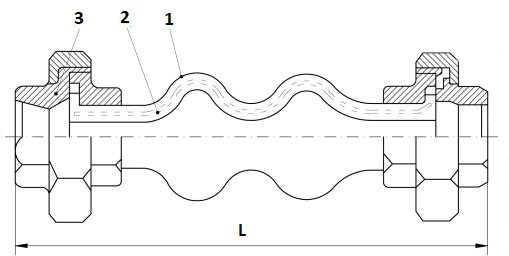

Конструкция резьбовой (муфтовой) антивибрационной вставки:

  1. Корпус
  2. Прошивка, каркас
  3. Муфта с внутренней резьбой

Устройство муфтовой вибровставки на трубопровод

Ду муфтовой вибровставки Масса, кг L, мм
мм дюйм
15 1/2 0,6 200
20 3/4 0,8
25 1 1
32 1 1/4 1,3
40 1 1/2 2
50 2 2,6

Приварной сильфонный компенсатор

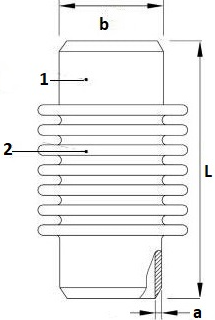

Строение сильфонного компенсатора под приварку:

  1. Патрубок (сталь)
  2. Гофра (нержавейка)

Технические параметры:

  • рабочая среда - пар, воздух, вода, газ, нефтепродукты
  • t - +300°С
  • Давление - 1,6 МПа
  • ПОлное удлинение - 30 и 60 мм

Чертеж осевого приварного виброкомпенсатора

Ду, мм b a Удлинение 30-60 мм
L усилие сжатия, кг
20 27 3 210 46-35
25 33 175-135
30 42 215 195-150
40 48 4 220 235-180
50 60 210 338-260
65 76 210-295 364-280
80 89 4,5 210-290 487-390
100 114 5 215-300 562-450
125 140 5,5 220-310 660-530
150 169 6 240-325 793-650
200 219 8 240-345 912-750
250 273 240-335 1008-850
300 325 250-340 -
350 377 9 270-360
400 426
450 457 10
500 508 290-380
600 610

Фланцевый осевой компенсатор

Строение фланцевого осевого компенсатора:

  1. Фланец - сталь
  2. Гофра - нержавеющая сталь

Параметры осевого виброкомпенсатора:

  • среда - вода, воздух пар, нефтепродукты
  • t - +300°С
  • Pn - 1,6 МПа
  • Полное удлинение - 30 и 60 мм

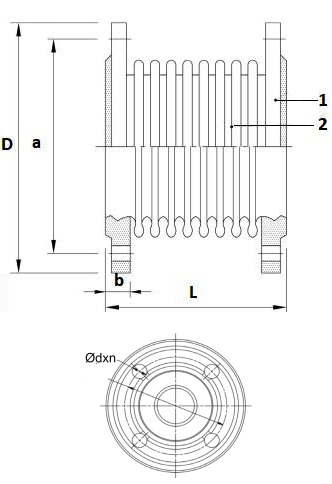

Конструкция и детали осевого фланцевого компенсатора вибраций

Dn, мм a b D L при растяжении Отв-я фланца
30 60 n d, мм
25 85 16 115 110 - 4 14
32 100 140 115 16
40 110 150 120
50 125 18 165 110
65 145 185 195 18
80 160 20 200 190 8
100 180 220 115 200
125 210 22 250 120 210
150 240 285 140 225 22
200 295 24 340 245 12
250 355 26 405 235 26
300 410 28 460
350 470 30 520 180 250 16
400 525 32 580 265 30
450 585 35 640 20
500 650 38 715 200 290 33
600 770 42 840 36

Цена и производители

На подбор и цену вибровставки будет влиять условный диаметр, давление, рабочая среда и материал исполнения, производитель. Производители виброкомпенсаторов и антивибрационных вставок в Украине:

  • Адка (Adca)
  • Васк (Vasc)
  • Абра (Abra)
  • Дендор (Dendor)
  • Айваз (ayvaz)
  • АДЛ (ADL)
  • Текофи (Tecofi)
  • Гросс (Gross)
Фото вибровставки для насосной станции
Газовая вибровставка
Термостойкая вибровставка для циркуляционного насоса
Сильфонный виброкомпенсатор с комплектом ответных фланцев КОФ
