Задвижка 30ч6бр

Задвижка 30ч6бр Ру10 - это фланцевая параллельная двухдисковая чугунная задвижка с выдвижным шпинделем. Управление – ручное маховиком. Запорный элемент - клин распорный с бронзовыми кольцами. Номинальное давление Ру - 10/16 атм, диаметр Ду – 50-500 мм. Tmax рабочей среды -225oC, класс герметизации - «С, Д», ГОСТ 9544-2005, климатическое исполнение - У1 по ГОСТ 15150-69, ТУ 3721-001-00324292-2011. Материал корпуса - литой серый чугун марки СЧ18, 20, шток - сталь 20Х13 ГОСТ. Тип крепления к трубопроводу - фланцевое. Назначение: перекрывает магистрали с водой, газом, нефтепродуктами, паром, маслом. Вес (масса) - 18 до 804 кг. Модификации: 30ч506бр с ручным редуктором, 30ч906бр с электроприводом. Производители чугунных задвижек 30ч6бр Ру10:

  • Семеновский ЛМЗ производит современный аналог Ру16 Ду50-300
  • Никопольский арматурный с обозначением серии ГЛ16003 согласно ТУ У3-22-03326877-021-96
  • Казанский арматурный завод ТУ 3721-003-08832266-2011
  • Черняховский арматурный завод
  • Челнинский арматурный завод (ЧАРЗ)

Технические характеристики чугунной задвижки 30ч6бр

Таблица технических характеристик задвижки 30ч6бр Ру16

Технические характеристики задвижки 30ч6бр Ру16, Ру10 из паспорта

Эксплуатационные параметры задвижки чугунной

Тип

Двухдисковая параллельная

Строительная длина L, мм

180-700

Ду(Dn), мм

50-500

Тип присоединения

Фланец плоский стальной

Вид затвора

Клин распорный

Количество отверстий во фланце, шт

4-20

Номинальное давление Руmax, бар

10/16

Максимальная температура среды, oC

-30,00

Руmin, бар

0,5

Минимальная температура,oC

225,00

Материал корпуса

Серый чугун СЧ20

Рабочая среда

Вода, пар

Производитель

Украина, Россия, Польша, Китай

Способ монтажа

Вертикальный / горизонтальный

Материал прокладки

ТРГ, Поранит

Вес, кг

18-804

Сальниковая набивка

ТРГ, АГИ, АП-31

Тип привода, управление

Маховик, ручной

Применение

ГВС, ХВС

Гарантийный срок, месяцев

12

Климатическое исполнение

У1

Класс герметичности по ГОСТ 9544-2015

С, Д

Аналоги чем заменить: 30с41нж на газ, масло, горячую воду, 30ч906бр с электроприводом для удаленного управления, 30ч39р для чистой холодной воды без примесей, твердых вкраплений, 30ч6бк,

Габаритные размеры, диаметры и вес из паспорта

Каталог с габаритами, присоединительными и строй размерами параллельной задвижки 30ч6бр Ру16

Фланцевая задвижка 30ч6бр

Габаритные размеры и диаметры креплений, мм

Присоединительные данные для монтажа задвижки из паспорта Вес, кг

L

D

D1

D2

D0

d

H

Н1

Отверстий во фланце, шт Маркировка болта

Ду-50

180

160

125

102

160

18

341

278

4

М16х60 18

Ду-80

210

195

160

138

456

364

28

Ду-100

230

215

180

158

200

536

421

8

М16х80 38

Ду-125

255

245

210

184

240

628

485

57

Ду-150

280

260

240

212

24

735

570

М20х90 74

Ду-200

330

335

295

268

280

920

710

120

Ду-250

450

390

350

320

320

1105

843

12

168

Ду-300

500

440

400

370

400

1505

1195

242

Ду-400

600

565

515

482

28

1560

1480

16

М24х100 445

Ду-500

700

670

620

585

600

1750

1537

20

804

Чертеж и конструкция чугунной задвижки 30ч6бр Ру16

Схема конструкции и чертеж чугунной задвижки 30ч6бр в разрезе ЛМЗ для газопроводов

Из чего состоит фланцевая чугунная задвижка 30ч6бр Ру10:

  1. чугунный корпус
  2. верхняя крышка корпуса
  3. диски/шиберы
  4. клин распорный съемный
  5. сальник
  6. маховик/штурвал
  7. болт, гайка (метиз)
  8. втулка резьбовая
  9. шпиндель (шток)
  10. прокладка паронитовая
  11. сальниковые кольца/набивка
  12. паронитовая прокладка между фланцем крышки и корпусом

ГОСТ

Стандарты по ГОСТ двухдисковых параллельных засувок 30ч6бр:

  1. 5762-2002 - производство
  2. 3706-93 - строительная длина
  3. 33259-2015 - фланцевое соединение
  4. 33257-2015 - процедуры испытаний
  5. 9544-93 - герметичность уплотнений
  6. 9.014 - процедура переконсервации
  7. 1412 - литье корпуса
  8. 4666 - товарный знак производителя

Паспорт

Паспорт водопроводной задвижки 30ч6бр 1,0 МПа фл СЛМЗ ОТК

В описании полный паспорт изготовителя задвижек 30ч6бр на воду, газ, отопление. Технические данные из паспорта: ревизия задвижки, условия складского хранения, транспортировка, технические неисправности и методом их устранения,.

Устройство и принцип работы задвижки с выдвижным шпинделем

Сальниковая камера заполняется сальниковой набивкой марки АЛ, предотвращая утечку рабочей жидкости между крышкой и штоком. Вращение штурвала по часовой стрелке передает крутящий момент на ходовую гайку, которая опускает шток. Клин упирается в корпус, раздвигает и прижимает бронзовые кольца на посадочные места.

Условный проход DN, мм Усилие на маховике параллельной задвижки 30ч6бр Ру10, Н/кгс

Число оборотов до перекрытия

Допустимые нормы протечки, см3/мин
Для перекрытия При открывании
Вода Воздух
30ч6бр Ду50 377/37,7 400/40 14 0,3 90
30ч6бр Ду80 580/58 590/59 22 0,48 144
30ч6бр Ду100 630/63 390/39 27 0,6 180
30ч6бр Ду150 670/67 400/40 33 0,9 270
30ч6бр Ду200 660/66 630/63 42 1,2 360
30ч6бр Ду250 905/90,5 880/88 52 1,5 450
30ч6бр Ду300 1250/125 1320/132 53 1,8 540
30ч6бр Ду350 1590/159 1470/147 64 2,1 630
30ч6бр Ду400 1540/154 1680/168 72 2,4 720
30ч6бр Ду500 1720/172 1850/185 81 3 900

Монтаж и порядок установки параллельной 30ч6бр Ру10

Регламент установки на водопровод из паспорта параллельной задвижки с выдвижным шпинделем 30ч6бр Ру10:

  1. Расконсервация внешних и внутренних полостей горячей водой, обработка растворителем, затем сушка теплым воздухом и протирка насухо
  2. Подтяжка прокладочного соединения верхней крышки корпуса и сальникового уплотнения
  3. Визуальный осмотр внутренних полостей водопроводной задвижки
  4. Очистка магистрали от песка, пыли, грязи, окалины, ржавчины
  5. Осмотр трубопроводного участка на отсутствие перекосов, изгибов, вибрации, сжатия
  6. Исключить воздействие массы теплопровода на болтовые и крепежные соединения
  7. Установка ответных фланцев металлических плоских без перекосов
  8. Открытие/закрытие задвижки Pn10 на предмет бесперебойной работы движущихся частей
  9. Испытание на герметичность затвора в соответствии с ГОСТ 2874 для воды, ГОСТ 17433 для воздуха, газа при t<40;oC
  10. Поочередная подтяжка стальных болтов для плотного прилегания паронитовой/биконитовой прокладки к зеркалам на фланцах

Видео-обзор от специалиста СЛЭМЗ

Расшифровка маркировки

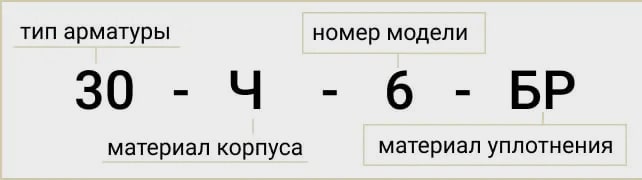

Расшифровка маркировки и обозначения двухдисковой задвижки 30ч6бр Ру16:

  1. 30,31 - тип запорной арматуры
  2. Ч - материал корпуса
  3. 6 - № модели
  4. 506 - под редуктор
  5. 906 - под электропривод
  6. БР - тип уплотнения
  7. Ду - диаметр условный
  8. Ру - давление условное

По паспорту перед консервацией на заводе производителе запорные устройства проходят ОТК на допустимые протечки воды/пара при приемосдаточных испытаниях по классам герметичности. Рекомендуемая смазка для хранения и эксплуатации отопительных задвижек - ЦИАТИМ-221.

Цена чугунных задвижек 30ч6бр Ру16 Ду50-500

Цена в украинской гривне с НДС
Условный диаметр Ду, мм Цены задвижек 30ч6бр Ру16 параллельных и комплектующих
Засувка Комплект ответных фланцев Набор болтов, гаек Прокладки 2 шт Комплект в сборе
50 1200 300 162 18 1680
80 1950 492 24 2628
100 2610 612 320 36 3578
150 6000 1020 576 57 7653
200 9600 1293 69 11538
250 14100 1610 864 84 16658
300 18000 1920 102 20886
400 36000 3300 1344 171 40815
500 74400 4800 1680 252 81132

Купить задвижку 30ч6бр чугунную в Украине

Чугунная засувка 30ч6бр МЗВ Pn16 параллельная фланцевая для воды и пара
Черная ручная задвижка 30ч6бр Ру-10 для воды межфланцевая
Фланцевая задвижка из чугуна 30ч6бр ру16 бу штуцер с приводом и КОФ
Фото задвижки чугунной дисковой ЗЧ 30ч6бр/31ч6бр ру10/16 с выдвижным шпинделем и крепежом цена Украина

Перед тем как купить задвижку 30ч6бр Ру-10/Ру-16 кгс/см2 из чугуна, определите условный диаметр ДУ, наличие сертификата соответствия, бу или новая. Отличия в качестве: в китайских ширина кольца из латуни/бронзы в 2,5 раза меньше отечественных аналогов. Российские параллельные задвижки устойчивее к ударам, высокой температуре и отрабатывают по 1200-1300 полных циклов перекрытия потока жидкостей. На складе СЛЭМЗ кроме засувок есть шаровые краны, вентили, вантузы, клапаны, фланцы, фитинги, электроприводы. Покупайте двухдисковые фланцевые чугунные задвижки 30ч6бр по низкой цене/прайсу в Украине.
