Задвижка 30ч930бр Ру10

Name: 30ч930бр
Brand: СЛЭМЗ
Rating: 4.8 (7 reviews)

Сравнение товаров (0)

Сортировка:

Показать:

Испытания перед отправкой

Задвижка 30ч930бр ду-1000 ру10

от 0 грн.

Испытания перед отправкой

Задвижка 30ч930бр ду-1200 ру10

от 0 грн.

Испытания перед отправкой

Задвижка 30ч930бр ду-1400 ру10

от 0 грн.

Испытания перед отправкой

Задвижка 30ч930бр ду-1600 ру10

от 0 грн.

Испытания перед отправкой

Задвижка 30ч930бр ду-600 ру10

от 0 грн.

Показано с 1 по 5 из 5 (всего 1 страниц)

Задвижка 30ч930бр Ру10 - чугунная фланцевая параллельная запорная арматура с невыдвижным шпинделем. Применяется для перекрытия потока рабочей жидкости в трубопроводах диаметром Ду 600-1600 мм под давление Ру 10 кгс/см², t_max<225^oC. Рабочая среда задвижки с выдвижным шпинделем: холодная, горячая вода, нефтепродукты, масло, пар. Управляется электроприводом типа ГЗ-В/Г/Д, аналог 30ч930бр с ручным управлением 30ч530бр. Материал уплотнительных колец латунь ЛЦ40С, корпус из чугуна марки СЧ18 согласно ГОСТ 1412-85.

Технические характеристики задвижки 30ч930бр

Технические характеристики чугунной 30ч930бр Ру10
Технические характеристики фланцевой задвижки 30ч930бр
Паспортные		Эксплуатационные
Тип	Клиновая	Строительная длина L, мм	От 800 до 2200
Ду(Dn), мм	От 600 до 1600	Тип присоединения	Фланец
Вид затвора	Клин распорный с кольцами	Количество отверстий во фланце, шт	31-63
Ру_max, бар	10	t_min, ^oC	-15,00
Ру_min, бар	0,5	t_max,^oC	225,00
Материал корпуса	Серый чугун СЧ18	Рабочая среда	Вода, газ, нефть, масло
Производитель	Складское хранение	Способ монтажа	Вертикальный / горизонтальный
Материал прокладки	ТРГ, Поранит	Вес, кг	1110-9940
Сальниковая набивка	ТРГ, АГИ, АП-31	Тип привода, управление	Электропривод типа ГЗ
Применение	ХВС, ГВС	Гарантийный срок, месяцев	12
Климатическое исполнение	У1	Класс герметичности по ГОСТ 9544-2015	С, Д

Электропривод к задвижке 30ч930бр

Подбирается электропривод марки ГЗ к задвижке по типодиаметру и размеру короны. Для 30ч925бр Ду600 - ГЗ-В, Ду1000 - ГЗ-Г, Ду1200, 1400, 1600 - ГЗ-Д. При подаче электрического тока на электродвигатель, вал вращает шток, опуская или выдвигая его из корпуса. Полный запор из открытого положения возможен за 1,6 - 4,7 минуты.

Размеры, вес чугунной задвижки 30ч930бр

Эксплуатационные характеристики и габаритные размеры
Маркировка задвижки Ру10 под привод	Эксплуатационные характеристики			Габаритные и крепежные размеры
	Ду	Ру	Вес	L	H	D	N
	мм	бар	кг	мм			шт
30ч930бр	600	10	1110	800	1720	780	20
	1000		3520	1200	2588	1220	28
	1200		7320	1400	2850	1455	32
	1400		9160	1900	3610	1675	36
	1600		9940	2200	3645	1915	40

ТУ, ГОСТ производителя задвижек 30ч930бр

Чугунная задвижка 30ч930бр Pn-10 дисковая клиновая ГОСТ:

5762-2002 - производство;
3706-93 - строительная длина;
33259-2015 - фланцевое соединение;
33257-2015 - процедуры испытаний;
9544-93 - герметичность уплотнений.

Производятся 30ч930бр согласно ТУ 26-07-1214-79.

ГОСТ 30ч930бр Ру10 запорная арматура

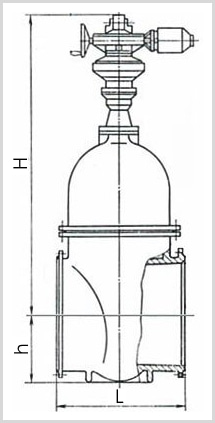

Устройство, чертеж параллельной задвижки 30ч930бр

Чертеж и устройство задвижки 30ч930бр:

Чугунный корпус;
Крышка корпуса;
Диск;
Клин распорный;
Сальник;
Электропривод
Болт, гайка (метиз);
Втулка резьбовая;
Шпиндель (шток);
Прокладка;
Сальниковые кольца.

задвижка 30ч930бр чугунная фланцевая

Расшифровка маркировки 30ч930бр

Расшифровка обозначения маркировки 30ч930бр:

30 - тип запорной арматуры;
Ч - материал корпуса;
30 - № модели;
530 - под редуктор;
930 - под привод;
БР - тип уплотнения;
Ду - диаметр условный;
Ру - давление условное.

Паспорт задвижки 30ч930бр

Паспорт чугунной засувки 30ч930бр

Применение, монтаж задвижек 30ч930бр

Применение - транспортировка холодной воды, сточных, канализационных вод с температурой до 115С^о. Монтаж чугунных задвижек 30ч930р в трубопровод производится в таком порядке:

Подготовить ключи, инструменты для установки, рабочий персонал должен иметь спецодежду, резиновые перчатки, очки для защиты зрения.
Трубы не должны иметь явных дефектов: трещины, вмятины, изгибы, перекосы.
Провести поверхностный осмотр устройства, проверить устройство на герметичность, убрать торцовые заглушки с фланцев, поднять и опустить клин с щеками, убедившись в отсутствии заклинивания.
Фланцевые задвижки 30ч930бр крепятся в удобных для обслуживания участках трассы невыдвижным шпинделем/штоком;
Допускается вертикальное расположения вверх и вбок;
Перед установкой затвора проводиться обезжиривание бензином, вайт-спиритом внутри корпуса;
При монтаже арматуры на трубопроводе убедитесь в равномерном распределении нагрузки по периметру уплотнительной прокладки с помощью динамометрического ключа;
После монтажа проверьте герметичность прокладочных соединений согласно ГОСТ.
Подтекания между КОФ и паронитовыми или биконитовыми прокладками устраните поочередной подтяжкой болтов;
Проверните ручной дублер привода 30ч930бр вручную с умеренным усилием и устраните заедания;
Наличие песка, накипи, мусора и окалины в рабочей среде значительно снижает срок службы задвижки;
Электропривод монтируется, проверяется, подключается к сети в последнюю очередь по электросхеме. Проверку производит специалист КиП.

Купить задвижку 30ч930бр - цена в Украине

Купить задвижки 30ч930бр Ру10 с электроприводом чугунные новые или б/у можно на сайте СЛЭМЗ. Эксперты подберут необходимый тип привода. Предложат ответные плоские стальные фланцы, прокладки, болты. Отечественные более устойчивы к высокой температуре, к ударам и отрабатывают 1200-1300 полных циклов. Кроме электроприводных затворов у нас есть вантузы, вентили, шаровые краны, фитинги, клапаны.

Купить чугунную засувку фланцевую для канализации Ру2,5

Задвижка 30ч930бр с невыдвижным шпинделем

Фланцевая задвижка из чугуна 30ч930бр бу Россия

Фото задвижки чугунной 30ч530бр/30ч930бр ру10 с выдвижным шпинделем цена Украина

Цена зависит от срочности, состояния складских остатков, комплектации - с приводом, под привод. Минимальная ориентировочная цена комплекта: задвижка 30ч930бр Ру10 с электроприводом ГЗ в сборе от 198000 грн с НДС. Гарантия - 1 год, гидроиспытания, сертификация продукции по заказу.
