Задвижка 30с41нж Ду80 Ру16 стальная

Испытания перед отправкой

Купить с доставкой по Украине


Код Товара:30с41нж ду80 ру16
Тип:Клиновая стальная
Расположение:Харьков, Украина
Габариты (ДхШхВ):210×195×425 мм
Вес:35 кг
Гарантия:12 месяцев
Наличие:В наличии

Цена: от 2700 грн.

Точные цены и помощь у консультанта



1 отзывов

Задвижки 30с41нж Ду80 Ру16 стальные фланцевые с клиновым запорным элементом. Используются как запорное устройство перекрытия потока рабочей среды - вода, пар, нефтепродукты. Класс герметизации - «А», ГОСТ 9544-2005. Климатическое исполнение - У1 по ГОСТ 15150-69, tmax<425oC. Задвижки Ду-80 Ру-16 с выдвижным шпинделем управляются вручную маховиком. Материал уплотнения - нержавеющая сталь. Строительная длина - 210 мм, вес - 35 кг.

Назначение и диапазон температур для клиновой задвижки 30с41нж Ду80 Ру16:

  • t<425 oC для воды и пара;
  • t<180 oC для нефти и масла;
  • t<220 oC для бензольных углеродов;
  • t<425 oC для раствора щелочи, смол, масла, надсмольных вод и фенолятов.
Задвижка 30с41нж ду80 ру16 клиновая стальная засувка канализационная

Технические характеристики

Паспортные характеристики задвижки

30с41нж Ду80 Ру16

Тип

Клиновая двухдисковая

Диаметр условного прохода Ду(Dn), мм

80

Вид затвора

Клин распорный

Максимальное давление Руmax, бар

16

Минимальное давление Руmin, бар

1,0

Материал корпуса

Сталь 25

Производитель

Украина

Материал уплотнительной прокладки

ТРГ, Поранит

Сальниковая набивка

ТРГ, АГИ, АП-31

Применение

ГВС, ХВС

Климатическое исполнение

У1, У2

Эксплуатационные характеристики задвижки

Ду-80 Ру-16

Габаритные размеры LxDxH, мм

210x195x425

Тип присоединения

Фланец

Количество отверстий во фланце, шт

4

Рабочая tmin, oC

-25,00

Рабочая tmax, oC

425,00

Рабочая среда

Вода, пар

Способ монтажа

Вертикальный / горизонтальный

Вес, кг

35

Тип привода

Маховик ручной

Гарантийный срок, месяцев

12

Класс герметичности

А

Устройство

В устройство запорной фланцевой задвижки 30с41нж Ду-80 Ру-16:

  1. Стальной корпус;
  2. Крышка корпуса;
  3. Диск;
  4. Клин распорный;
  5. Сальник;
  6. Маховик;
  7. Гайка;
  8. Втулка резьбовая;
  9. Шпиндель (шток);
  10. Прокладка;
  11. Сальниковые кольца.

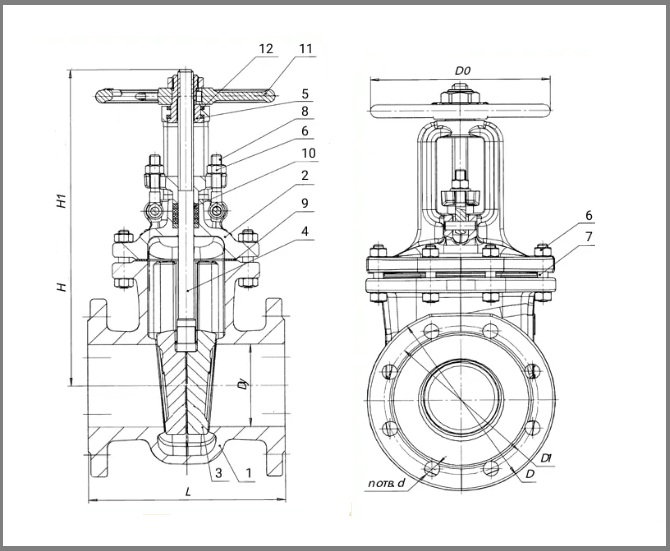

Чертеж размеры стальной клиновой задвижки 30с41нж Ду-80 Ру-16

Габаритные размеры, вес и диаметр фланца Ду-80 Ру-16

Габаритно-присоединительные размеры

Диаметры и крепеж фланца

Масса, кг

Ду

PN

L

H

V

D

D1

D2

Nxd

80

16

210

461

-

195

160

-

4x18

27

Правила монтажа и ввода в эксплуатацию

Последовательность монтажа в трубопровод и ввода в эксплуатацию:

  1. Фланцевые стальные задвижки Ду80 Ру16 30с41нж крепятся в удобных для обслуживания участках магистрали выдвижным шпинделем (маховиком) вверх и вбок;
  2. Перед установкой проводиться обезжиривание;
  3. При монтаже арматуры на трубопроводе убедитесь в равномерном распределении нагрузки по периметру уплотнительной прокладки;
  4. После монтажа проверьте герметичность прокладочных соединений; подтекания устраните поочередной подтяжкой болтов. Проверните маховик вручную с умеренным усилием и устраните заедания;
  5. Наличие песка, накипи и окалины в рабочей среде значительно снижает срок службы.

Монтаж стальной задвижки 30с41нж Ду80 Ру16 фланцевой

ГОСТ

Стандарты клиновых дисковых стальных задвижек:

  1. Производство - ГОСТ 5762-2002;
  2. Строительная длина - ГОСТ 3706-93;
  3. Фланцевое соединение - ГОСТ 33259-2015;
  4. Процедуры испытаний - ГОСТ 33257-2015;
  5. Герметичность уплотнений - ГОСТ 9544-93.

Задвижка стальная 30с41нж Ду80 Ру16 клиновая ГОСТ

Где купить задвижки 30с41нж Ду-80 Ру-16 в Украине?

Купить стальную засувку 30с41нж Ду80 ру16 клиновую межфланцевую
Задвижка 30с41нж Dn80 pn16 клиновая для воды
Фланцевая задвижка из стали Ду80 мм
Задвижка стальная клиновая 30с41нж с выдвижным шпинеделем диаметр 80 мм

Купить задвижки 30с41нж Ду-80 Ру-16 в Украине можно китайского, немецкого, украинского, российского производства. На рынке встречаются бу, новые и складского хранения. Разница в цене достигает 50% без НДС. Мы предложим несколько производителей, расскажем преимущества и недостатки, озвучим актуальные цены на задвижки 30ч6бр Ду-80 Ру-10, 30ч39р Ду-80 Ру-16, 30ч47бк Ду-80 Ру-6.

Гарантия

По результатам испытаний перед отгрузкой ОТК выдает гарантию на фланцевые стальные задвижки 30с41нж Ру-16 - 12 месяцев

Цена

Оптимальная точка цена-качество - отечественные производители с хранения. Готовы подобрать Китайские и Германские аналоги из наличия.

Оплата

Официально работаем с НДС и без, отправляем наложенным платежом, возможен экспорт, цены в гривне.

Доставка

Быстро доставим по Украине любым перевозчиком либо собственным транспортом по более низкой цене.

Звоните специалистам Слобожанского завода для подбора, консультаций, уточнения цен, оформления заказа на покупку или ремонт клиновых стальных задвижек 30с41нж Ду80 Ру16 с фланцем.
