Задвижки шиберные

Name: Задвижки
Brand: СЛЭМЗ
Rating: 4.9 (8 reviews)

Задвижка шиберная – ножевая чугунная или стальная полнопроходная запорная арматура. Тип крепления - межфланцевый стяжной, фланцевый. Применяется для сыпучих материалов и вязких сред. Запирающий элемент ЗШ - лист, нож, шибер, гильотина. Привод – ручной, с электроприводом, пневмоприводом, гидроприводом. Корпус – стальной, из нержавеющей стали, чугуна. Диаметр прохода Ду – 150-1400 мм. Давление Ру – 0,25 -1,6 МПа.

Рабочая среда ножевых задвижек шиберных – вода, зерно, нефтепродукты, древесные массы, сточные воды, канализация, порошки, цемент, газ, пульпа, нефть, строительные, абразивы. Температура от -60 до +550°С. Шпиндель (шток) – выдвижной, невыдвижной. Класс герметичности А, D.

Технические характеристики шиберных задвижек ножевых

Чугунные, стальные шиберные для воды
Тип	Характеристики фланцевых, межфланцевых задвижек ножевых
Тип	Давление, Мпа	Диаметр, Ду, мм	Установка	Наработка	Уплотнение	Корпус
С закрытым шибером	0,25...1,6	150...1400	Вертикально	500 циклов	Металл по металлу	Стали СТ20, 09Г2с
С герметичной шиберной камерой	0,25...1,6	150...1400			Полиуретановые манжеты	Стали СТ20, 09Г2с
С невыдвижным шпинделем	0,4...1	50...600			Резина NBR	Ковкий чугун

Устройство межфланцевых шиберных задвижек для канализации

Детали конструкции ножевых шиберных задвижек фланцевых, межфланцевых, особенности устройства и принцип работы.

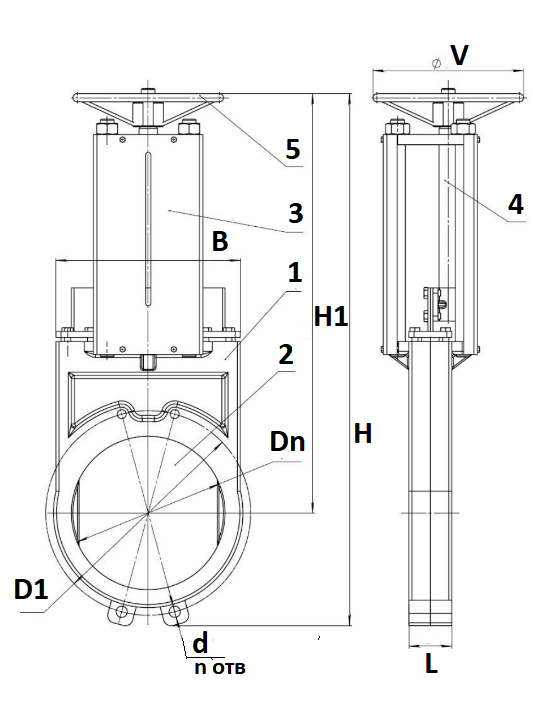

Чертеж и схема шиберной задвижки с выдвижным шпинделем

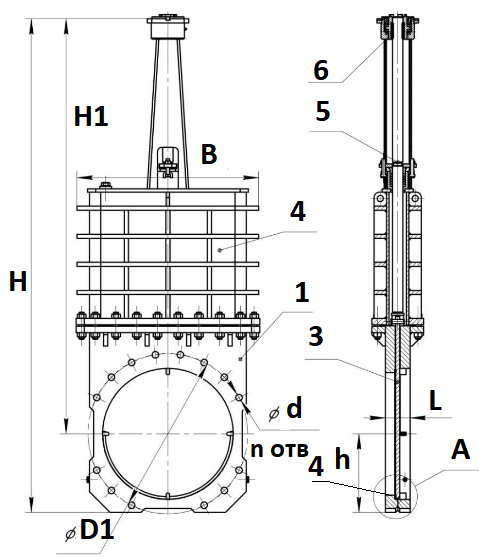

Схема стальной межфланцевой ножевой задвижки с герметичной шиберной камерой

№	Деталь шиберной задвижки	Материал изделия по ГОСТ
1	Корпус	СТ20	09Г2С	08Х18Н10Т	Чугун
2	Крышка	СТ20	09Г2С	08Х18Н10Т	Чугун
3	Шибер	20х13 08Х18Н10 10Х17Н13М2T
4	Уплотнение корпуса	полиуретановая армированная манжета нержавеющая наплавка ЦН-6Л/ЦН-12М			Резина NBR
5	Шпиндель	20х13
6	Уплотнение шпинделя	Сальниковая набивка АП-31			PTFE
7	Гайка ходовая	бронза

Особенности устройства ножевой задвижки шиберной:

компактность за счет небольшой строительной длины согласно ГОСТ;
малое гидравлическое сопротивление, минимальное время открытия/закрытия;
высокая двухсторонняя герметичность за счет различных материалов уплотнения;
адаптация под различные среды за счет разных материалов рабочих органов;
срок службы до 15 лет, наработка 500 циклов;
возможность ремонта и обслуживания без демонтажа;
закрытый кожух и крышка минимизируют воздействия на шибер окружающей среды;
при неправильной настройке привода гайка шпинделя предохраняет засувку от ненормированной нагрузки;
подбор материалов сальникового уплотнения снижает фрикционный износ и увеличивает срока службы сальникового узла.

Область применения:

Химическая, горнодобывающая промышленность;
Очистные сооружения, шлюзы и канализация;
Энергетическая сфера, магистральные нефтепроводы;
Целлюлозно-бумажное производство, деревообработка;
Пищевое производство;
Сельское хозяйство.

Чертеж и размеры ножевых задвижек с электроприводом

Чертеж в разрезе из паспорта, габаритные и присоединительные размеры. Показатели: строительная длина, высота, условный диаметр, масса, количество отверстий фланца для монтажа согласно ГОСТ к трубопроводу, диаметр маховика/ переходник на электропривод.

Ру, кгс/см²	Ду, мм	Размеры шиберной межфланцевой задвижки, мм									Вес, кг
Ру, кгс/см²	Ду, мм	Н	Н1	h	L	B	D1	d	n	V	Вес, кг
10	50	371	291	80	40	124	125	18	4	200	7,5
	65	408	318	90	40	139	145		4		8,8
	80	440	342	98	50	154	160		8		9,4
	100	491	383	108		174	180				12
	125	543	420	123		189	210			250	15,5
	150	780/611	570	180	76	240		22		250	55
16	150	1060	870	190	82	350	240			310	90
10	200	840/745	520	220	80	295	295				70
16	200	1220	1003	218	82	400	295		12		112
10	250	1020/875	764	226	80	350	350			500	105
16	250	1410	1158	253	88	450	355	26			168
6,3	300	995	777	218	70	380	400	22			61
10		1100	810	260	86	400	400	22			122
16		1570	1290	280	88	500	410	26		-	195
6,3	350	1182	939	243	96	438	460	22	16		117
10		1222	914	278	86	460	460	22			168
16		1740	1430	310	88	550	470	26			288
6,3	400	1305	1037	268	100	494	515				151
10		1904	1564	340	98	565	515				285
16		1920	1580	340	98	580	525	30			323
4	500	1557	1237	320	110	613	620	26	20		205
10		2272	1887	385	102	670	620	26			394
16		2350	1945	405	102	700	650	33			500
4	600	1810	1432	378	110	716	725	30			292
10		2590	2150	440	102	800	725	30			781
16		2755	2285	470	102	800	770	39			1095
6,3	700	2485	2055	430	108	900	810	26	24		1065
10		2920	2423	498			840	30			1143
16		2995	2490	505			840	39			1485
6,3	800	2788	2300	488		1018	920	30			1516
10		3295	2740	555		1000	950	33			1629
16		3315	2755	560	116	1000	950	39			1938
6,3	900	3091	2553	538	110	1180	1020	30			2244
10		3605	3050	555	110	1100	1050	33	28		2425
16		3615	3055	560	120	1100	1050	39			3320
2,5	1000	3394	2804	588	120	1290	1120	30			2385
6,3		3394	2804	588	140	1290	1120	30			2566
10		3415	2805	610		1260	1160	33			3000
2,5	1200	4083	3382	700		1512	1340		32		3960
6,3		4083	3382	700		1512	1340				4257
10		4098	3370	728		1565	1380	39			4971
2,5	1400	4708	3920	788		1668	1520	30	36		3635
6,3		4680	3870	810		1730	1560	33			5218
10		4708	3870	838		1785	1590	45			6018

Подбор шиберной задвижки с электроприводом, пневмоприводом

Параметры подбора электропривода и редуктора для чугунной ножевой шиберной задвижки – тип присоединения, крутящий момент, количество оборотов втулки.

Pn, МПа	Dn, мм	Параметры электропривода для шиберной задвижки ножевой
Pn, МПа	Dn, мм	Маховик	Редуктор	Тип присоединения	Max. крут. момент, Нм	n об-ов втулки
1	50	+	-	А	60	-
	65
	80
	100
	125
	150		-/+		60/100	-/25
1,6	150		+	Б	250	50
1	200		-/+		60/250	-/143
1,6	200		+		250	58
1	250		-/+		60/250	-/160
1,6	250		+		250	60
0,7	300		-		100	-
1			+		250	177
1,6			+		250	177
0,7	350		-		100	-
1			+		250	193
1,6			+		250	193
0,7	400		-		100	-
1			+		250	92
1,6			+			92
0,4	500		-			-
1			+			127
1,6			+			127
0,4	600		-			-
1		-	+	В	600	125
1,6					600	125
0,63	700				630	142
1					630
1,6					1000
0,63	900					113
1
1,6
0,25	1000					100
0,63				Г	2500
1
0,25	1200					120
0,63
1
0,25	1400					140
0,63
1

Типы и виды

По типам запорная арматура для систем водоснабжения, трубопроводных магистралей, дымоходов делится на клиновые и ножевые. В ножевых конструкционно корпус состоит из пары седел и узкой затворной стальной пластины. Отличаются долговечностью, устойчивостью к различного рода повреждениям. В свою очередь делятся на одноножевые и двухножевые. Одноножевые дешевле, используются при небольшом давление в трубе. в Двухножевых запорные пластины жестко зафиксированы параллельно друг-другу. Обеспечивают больший класс герметичности, выше цена. Применяют на больших ответственных участках магистрали.

Цена ножевых шиберных задвижек для дымохода, канализации

Подбор и цена шиберной задвижки зависит от диаметра Ду, типа крепления: фланцевое, межфланцевое, давления Ру, типа рабочей среды и температуры, типа электропривода и материала деталей. Комплект поставки – шиберное ножевое запорное устройство, произведенная по ГОСТ И ТУ, паспорт с руководством по эксплуатации, сертификат соответствия на оптовую партию.

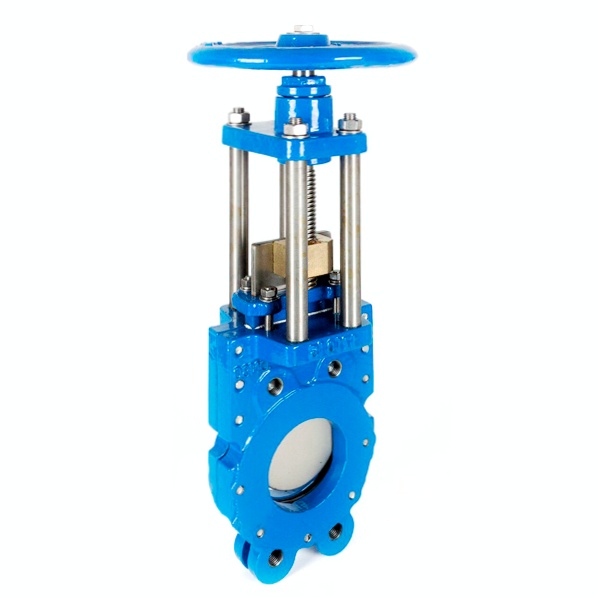

Фото шиберной задвижки листовой квадратной

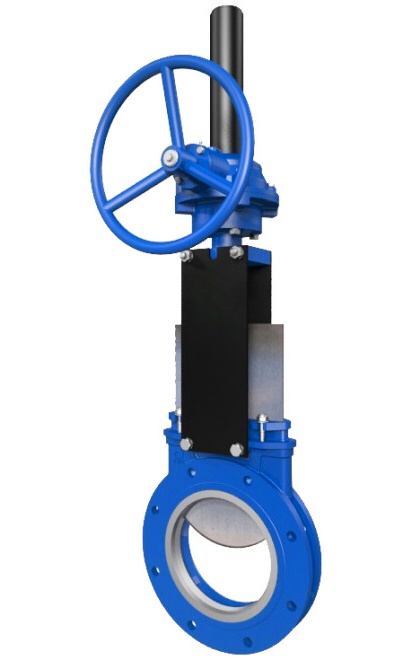

Реечная шиберная заслонка со сквозным ножом

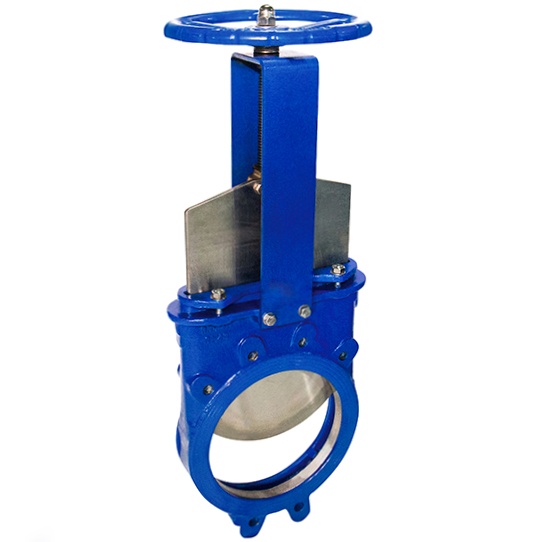

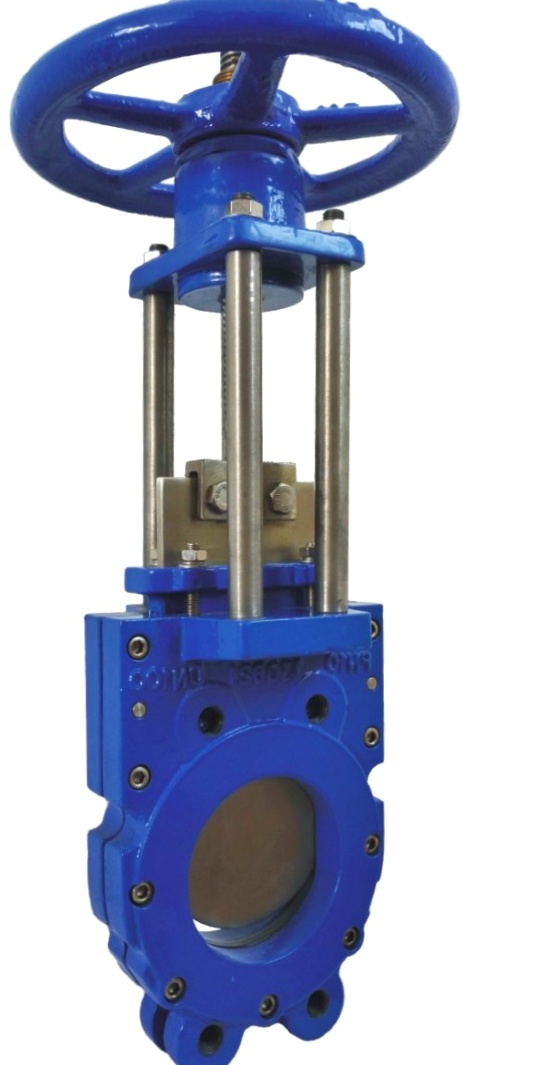

Задвижка с шибером ножевая ручная со штурвалом

Купить шиберную задвижку для воды, сыпучих материалов

У Слобожанского завода Вы сможете подобрать и купить ножевую шиберную задвижку. Управление: ручное, с электроприводом, с редуктором, пневмоприводом, гидроприводом, с выдвижным, невыдвижным шпинделем (штоком). Подбор по материалам корпуса и уплотнения – стальная, из нержавеющей стали, чугунная. Задвижки шиберного типа межфланцевые диаметром Ду 150-1400 мм, на давление от 2,5 до 16 кгс/см² для воды, зерна, газа, канализации, сыпучих продуктов и нефтепродуктов.
