Затвор щитовой

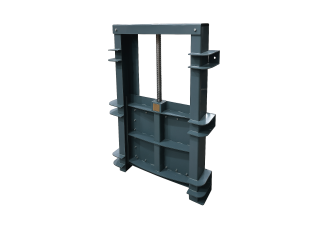

Затвор щитовой – это вид трубопроводной арматуры, для перекрытия и регулирования потока воды. Используется в гидротехнических сооружениях, водохранилищах, насосных станциях. Различают по типам щитовые затворы глубинные, шандорные, лотковые, поверхностные, плоские. Управление – ручное с помошью маховика, дистанционное - електроприводом или пневмоприводом.

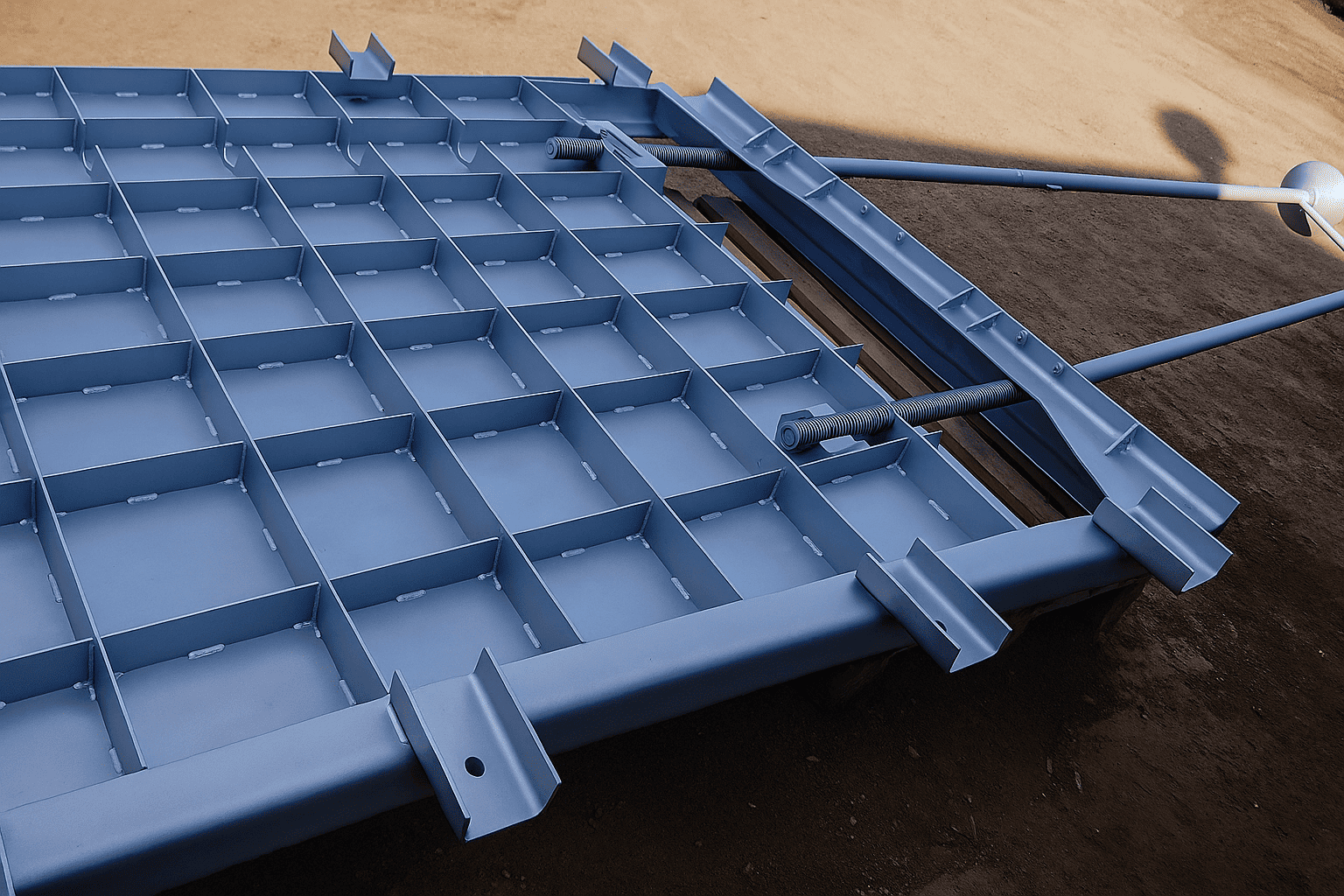

Щитовой затвор производится в размерах от 200х200 мм до 3000х3000 мм. Изготавливается из стали Ст3, Ст20, 09Г2С, нержавеющей стали AISI 304, 316, чугуна. Материал уплотнения – резина EPDM, ПВХ, полиуретан, нержавейка. Класс герметичности затворов соответствует ГОСТ ГОСТ 9544-2015.

Типы щитових затворов

Щитовые затворы классифицируются по конструкции и способу установки. Основные типы затворов щитовых:

• Глубинный - применяется для работы на большой голубине и выдерживает высокое давление потока. Используется для перекрытия потока под напором на плотинах, шлюзах;
• Поверхностный - используется для регулирования уровня воды на верхних горизонтах, в открытых каналах с малым напором;
• Лотковый и рамный - устанавливаются на лотках, каналах и прямогугольных проемах;
• Плоский - универсальный и простой затвор подходящий для разных объектов;
• Шандорные щитовые затворы - простые заслонки для временного или аварийного перекрытия воды.

Каталог щитовых затворов

В каталоге щитовых затворов указаны основные типы, размеры, материал, управление, давление, ГОСТ.

Монтаж

Монтаж щитовых затворов зависит от типа конструкции, направления потока и условий эксплуатации объекта. Основные способы установки включают:

Настенный (фасадный) — затвор крепится непосредственно к стенке канала или водоприёмной камеры анкерными болтами через монтажную раму или фланец. Применяется для поверхностных и глубинных затворов, обеспечивает удобный доступ для обслуживания.

Межфланцевый (встроенный) — установка между строительными конструкциями канала или фланцами трубопровода. Такой способ характерен для рамных и плоских щитовых затворов, где требуется герметичность при ограниченном пространстве.

Направляющий (в канале) — монтаж направляющих и щита внутри лотка или бетонного канала. Щит перемещается по направляющим вверх или вниз, обеспечивая перекрытие потока. Этот способ характерен для лотковых и шандорных затворов.

С установкой в шахте или колодце — используется при монтаже глубинных затворов. Щит располагается на глубине, управление осуществляется через штангу или дистанционный привод (электрический, гидравлический).

На металлической раме (самонесущей) — применяется при необходимости установки без жёсткого крепления к бетонным конструкциям, например, в мобильных или временных системах.

Комбинированный способ — сочетание настенного и направляющего монтажа, обеспечивает повышенную герметичность и устойчивость при высоком напоре воды.

Управление: (щитовой затвор с электроприводом, ручные ЩЗ)

В зависимости от условий эксплуатации, напора и назначения объекта применяются ручные, электромеханические, пневматические и гидравлические приводы.

Купить щитовой затвор

У СЛЭМЗ можно купить щитовые затворы всех типов: глубинные, поверхностные, рамные, плоские, лотковые и шандорные. Слобожанский завод является сертифицированным производителем трубопроводной арматуры. Вся продукция соответствует стандартам ГОСТ 9544-2015, ГОСТ 5632-72, ДСТУ Б В.2.5-26:2005, имеет паспорта с гарантией.

Цена затвора щитового зависит от таких параметров:

• Тип конструкции;
• Материал корпуса;
• Размер проема;
• Тип привода;
• Рабочее давление.

Для просчёта стоимости и сроков присылайте ваше техническое задание — мы оперативно подготовим предложение и, при необходимости, разработаем чертежи под Ваш проект.
