Дисковый затвор поворотный
Затвор дисковый поворотный - это тип запорно-регулирующей арматуры. Крепление: фланцевое, межфланцевое, под приварку. Условное давление: Ру-10, 16, 25, 40, 63 кгс/см2. Для производства по размерам используют ГОСТ 12521-77, 53673-2009. Материал корпуса: чугун СЧ18, СЧ20, GGG-50, нержавеющая AISI 304 сталь, углеродистая либо легированная сталь. Поворотный дисковый запорный элемент расположен под углом или перпендикулярно относительно потоку рабочей среды. При вращении штока вокруг своей оси редуктором, электроприводом или с помощью рукояти вручную, диск вращается внутри корпуса затвора, обеспечивая полное или частичное перекрытие потока рабочей жидкости.
Каталог затворов дисковых поворотных
Маркировка клапана дискового поворотного |
Технические характеристики фланцевых, межфланцевых клапанов |
||||||
Диаметр Ду (Dn), мм |
Давление Ру (Pn), бар |
Габаритные размеры, LxDxH, мм |
Тип крепления |
Температура жидкости, оС |
Масса (вес), кг |
Аналоги |
|
32с37нж |
50 |
10 |
108х160х265 |
фланец |
От -70 до 540 |
12 |
32с37р, 32с37п |
80 |
114х195х285 |
19 |
|||||
100 |
127х215х300 |
27 |
|||||
150 |
140х280х300 |
45 |
|||||
200 |
152х335х370 |
66 |
|||||
250 |
165х390х420 |
95 |
|||||
300 |
178х440х500 |
124 |
|||||
350 |
190х500х530 |
181 |
|||||
400 |
216х560х570 |
260 |
|||||
450 |
222х615х600 |
338 |
|||||
500 |
229х670х680 |
360 |
|||||
600 |
267х780х750 |
540 |
|||||
700 |
292х895х810 |
580 |
|||||
800 |
318х1010х905 |
845 |
|||||
900 |
330х1110х960 |
1050 |
|||||
1000 |
410х1220х1010 |
1500 |
|||||
1200 |
470х1455х1175 |
2000 |
|||||
1400 |
530х1675х1310 |
3000 |
|||||
1600 |
600х1915х1460 |
4700 |
|||||
1800 |
670х2115х1560 |
6500 |
|||||
2000 |
760х2325х1670 |
8700 |
|||||
32с38нж |
50 |
16 |
108х160х265 |
фланцевое |
12 |
32с38р, 32с38п |
|
80 |
114х195х285 |
19 |
|||||
100 |
127х215х300 |
27 |
|||||
150 |
140х280х300 |
45 |
|||||
200 |
152х335х370 |
66 |
|||||
250 |
165х405х420 |
99 |
|||||
300 |
178х460х500 |
130 |
|||||
350 |
190х520х530 |
188 |
|||||
400 |
216х580х570 |
270 |
|||||
450 |
222х640х600 |
350 |
|||||
500 |
229х710х680 |
375 |
|||||
600 |
267х840х750 |
560 |
|||||
700 |
292х910х810 |
610 |
|||||
800 |
318х1020х905 |
880 |
|||||
900 |
330х1120х960 |
1100 |
|||||
1000 |
410х1255х1010 |
1600 |
|||||
1200 |
470х1420х1175 |
2150 |
|||||
32ч38р |
50 |
16 |
43х-х161 |
межфланцевый |
От -40 до 120 |
3,4 |
32ч538р, 32ч938р |
65 |
46х-х175 |
3,66 |
|||||
80 |
46х-х181 |
4,6 |
|||||
100 |
52х-х200 |
5,8 |
|||||
125 |
56х-х213 |
8,5 |
|||||
150 |
56х-х226 |
9,5 |
|||||
200 |
60х-х260 |
15 |
|||||
250 |
68х-х292 |
23 |
|||||
300 |
78х-х337 |
33,2 |
|||||
350 |
78х-х368 |
58 |
|||||
400 |
102х-х400 |
120 |
|||||
450 |
114х-х422 |
136 |
|||||
500 |
127х-х480 |
160 |
|||||
600 |
154х-х562 |
260 |

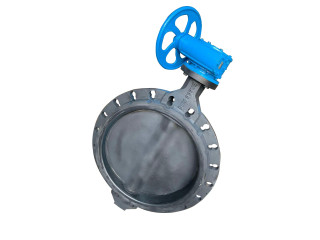

Межфланцевые ручные, с редуктором
Межфланцевые поворотные дисковые затворы отличаются строительной длиной, весом, ценой. Дисковые клапаны типа баттерфляй производят с Ду от 40 до 600 мм с предельным давлением не более 16 кгс/см2. Для устройств Ду300 и более в обязательном порядке устанавливают ручной механический редуктор. Редуктор устанавливается через переходную платформу вместо рукоятки.

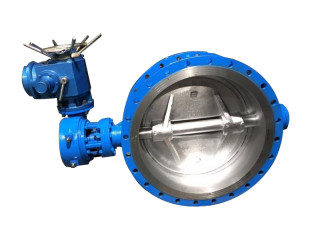

Фланцевые с электроприводом
Фланцевые или приварные дисковые затворы поворотные имеют шире диапазон диаметров 50-2000 мм с рабочим допустимым давлением до 64 бар. В зависимости от давления, сферы применения стальные устройства комплектуются ручными червячными редукторами и электроприводами. Уплотнение - резина EPDM, нержавеющая сталь AISI 304, 12Х18Н10 по ГОСТ для клапанов с двойным и тройным эксцентриситетом.
Стальные и нержавеющие
Нержавеющие, стальные дисковые затворы поворотного типа имеют предельный диапазон давления рабочей среды от 16 до 64 бар, комплектуются ручным управлением или электроприводом по выбору заказчика. Межфланцевые нержавеющие имеют больший срок службы, выдерживают большую температуру рабочей среды, меньше вступают в реакцию с жидкостями, чем чугунные или стальные.
Чугунные типа Баттерфляй
Под брендом баттерфляй Ру10, Ру16 выпускают заслонки и дисковые поворотные затворы:
- С чугунным диском для воды и воздуха не более 130оС диаметром Ду от 50 до 600 мм;
- С нержавеющим диском для сточных вод, кислот, воздуха, спиртов, гликоли, щелочи не более 130оС с DN 50-300 мм;
- Из чугуна для природного газа, воздуха, нефтепродуктов до 80 оС с фланцевым типом присоединения Ду от 50 до 2000 мм;
- Корпус из высокопрочного серого чугуна СЧ18, СЧ20, GGG-50 согласно ГОСТ.
Управление - ручное или рукоятка, редуктор, электропривод, пневмопривод
При ручном управлении межфланцевого дискового поворотного затвора обеспечивается быстрое закрытие, преимуществом является малый вес, габаритные размеры и цена. При размере Ду 150 рекомендуется использовать поворотные клапаны с редуктором, электроприводом или пневмоприводом. Управление с помощью червячного механизма обеспечивает открытие малыми усилиями. Электропривод может управляться дистанционно и подключается к единой системе управления через блок удаленного управления БУЭП.
Достоинства и недостатки поворотных затворов
К преимуществам поворотных дисковых затворов стоит отнести скорость открытия и закрытия, возможность остановки диска в промежуточном положении, соответствие герметичности класса А. Износ дискового уплотнений и снижение герметичности происходит постепенно. Возможность монтажа фланцевых, межфланцевых дисковых затворов в отрасли кораблестроении ввиду малого веса и строительной длины по сравнению с задвижками. Безседельный полнопроходной корпус не удерживает жидкость даже при полной остановке работы системы. Недостатком затворов является меньший ресурс работы по сравнению с задвижками и шаровыми кранами.
ГОСТ для поворотных дисковых затворов
Для дисковых поворотных затворов на 2023 год актуальные ГОСТ:
- 12521-89 - стандарты основных параметров от 001.90;
- 24856 - определения, обозначения и термины;
- 13547-2015 - общие технические условия от 001.2017;
- 53673-2009 - дисковые затворы общего назначения;
- 25923-89 - для поворотных регулирующих с давлением от 0,1 до 25 Мпа.
Цена дисковых затворов
Цена и сроки поставки дискового поворотного затвора зависят от специфики рабочей жидкости и температуры. Если вы ищите дешевый и надежный вариант с быстрым сроком поставки, то такого не существует. Всегда необходимо искать компромисс, зная тонкости различных типов арматуры, ее состояния и пригодности к эксплуатации.
Цены на межфланцевые поворотные дисковые затворы Баттерфляй, грн |
Цена на КОФ |
||
Ду, мм |
С чугунным диском |
С нержавеющим диском |
Фланцы плоский стальной Ру16 – 2 шт |
50 |
624 |
987 |
720 |
65 |
710 |
1098 |
960 |
80 |
810 |
1290 |
1056 |
100 |
978 |
1536 |
1296 |
125 |
1356 |
1812 |
1452 |
150 |
1680 |
2250 |
2112 |
200 |
3114 |
4896 |
2580 |
250 |
4770 |
8496 |
4200 |
300 |
9600 |
15984 |
5250 |
У нас вы можете приобрести с гарантией поворотную запорную арматуру промышленного назначения. Производим стальные штампосварные поворотные дисковые затворы, задвижки размеров до Ду1600, Ру2,5-63 Атм. У нас на складе 430 тонн запорной арматуры - клапанов, задвижек, вентилей складского хранения. Вся продукция проходит проверку ОТК перед отправкой и оказывается дешевле до 30% новых аналогов.
Купить стальные и чугунные дисковые поворотные затворы у завода
Представлены поворотные дисковые затворы Баттерфляй, заслонки с межфланцевым, фланцевым соединением с магистралью в комплекте с редуктором-дублером, пневмопроводом, четверть оборотным электроприводом в общепромышленном и взрывозащищенном исполнении. Вы можете купить обратные фланцы приварные плоские по ГОСТ 12820-80 и шпильки марок М16, М20, М24, М27, М30, М33.
Для монтажа в трубопроводе есть элементы магистрали. Переходы, отводы 90 градусов бесшовные крутоизогнутые, тройники равнопроходные и переходные, переходы концентрические, сгоны резьбовые, резьбы, контргайки. Покупайте стальные, чугунные, фланцевые, межфланцевые дисковые поворотные затворы Ру10, Ру16, Ру25 у завода СЛЭМЗ любых размеров.
