Задвижка Баттерфляй Ду250

Испытания перед отправкой

Купить с доставкой по Украине


Код Товара:Баттерфляй Ду-250
Тип:Дисковый поворотный
Расположение:Харьков, Украина
Вес:21 кг
Гарантия:12 месяцев
Наличие:В наличии

Цена: от 3420 грн.

Точные цены и помощь у консультанта



0 отзывов

Задвижки баттерфляй Ду-250 чугунные межфланцевые с поворотным дисковым чугунным запорным элементом. Используются как устройство перекрытия потока рабочей среды - вода, газ, нефтепродукты, химикаты. Герметичность завтора Dn250 Pn16 водой - 17,3 кг/см2, ГОСТ 9544-2005. Климатическое исполнение - У1 по ГОСТ 15150-69, tmax<130oC. Задвижки Ду250 поворотные мефланцевые управляются ручкой/электроприводом. Материал седлового уплотнения - PTFE. Строительная длина - 65,6 мм, вес - 21,0 кг.

Технические характеристики

Паспортные данные задвижки Ду-250

Паспортные характеристики задвижки

Затвор баттерфляй Ду250

Тип

Поворотная дисковая

Диаметр условного прохода Ду(Dn), мм

250

Вид затвора

Чугунный диск

Максимальное давление Руmax, бар

16

Минимальное давление Руmin, бар

1

Материал корпуса

Серый чугун СЧ25

Производитель

Китай, Тайто

Материал уплотнения

PTFE, EPDM

Материал штока

Нержавеющая сталь/чугун

Применение

ГВС, ХВС

Климатическое исполнение

У1, У2

Эксплуатационные характеристики баттерфляй

Эксплуатационные характеристики задвижки

Клапан Ду-250

Габаритные размеры LxDxH, мм

60x203x480

Тип присоединения

Межфланцевое

Количество отверстий во фланце, шт

8

Рабочая tmin, oC

-30,00

Рабочая tmax, oC

130,00

Рабочая среда

Вода, пар

Способ монтажа

Вертикальный / горизонтальный

Вес, кг

15,0

Тип привода

Ручка/электропривод

Гарантийный срок, месяцев

12

Класс герметичности

17,3 кг/см2

Устройство

В устройство мефланцевого поворотного затвора баттерфляй Ду-250:

  1. Чугунный корпус;
  2. Стальной шток;
  3. Стопорное кольцо;
  4. Втулка;
  5. Диск запорный;
  6. седловое уплотнение;
  7. Нижний шток.

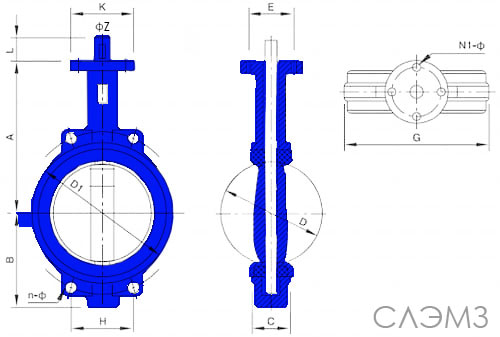

Чертеж чугунной поворотной задвижки затвора баттерфляй Ду-250

Габаритные, крепежные размеры, вес поворотного затвора Ду250

Габаритно-присоединительные размеры

Диаметры и крепеж

Масса, кг

Ду

PN

A

B

C

D L E G

H

D1

N,шт х Ø,см

N1,шт х Ø,см ØZ К
250

16

292

203

65,6

250,5 45 70 325

92

355

4х24,5

4х14,3 28,45 115

21,0

Правила монтажа и ввода в эксплуатацию

Последовательность монтажа в трубопровод и ввода в эксплуатацию:

  1. Межфланцевые чугунные задвижки Ду250 типа баттерфляй крепятся в удобных для обслуживания участках магистрали ручкой/маховиком вверх и вбок;
  2. Перед установкой проводится обезжиривание;
  3. Шпильки-напрявляющие продеваются в ответный фланец и задвижку;
  4. При монтаже арматуры на трубопроводе убедитесь в равномерном распределении нагрузки по периметру уплотнительной прокладки;
  5. После монтажа проверьте герметичность прокладочных соединений; подтекания устраните поочередной подтяжкой болтов. Проверните маховик вручную с умеренным усилием и устраните заедания;
  6. Наличие песка, накипи и окалины в рабочей среде значительно снижает срок службы.

Монтаж поворотной засувки батерфляй Ду-250 Харьков

ГОСТ

Стандарты дисковых чугунных задвижек:

  1. Производство - ГОСТ 5762-2002;
  2. Строительная длина - ГОСТ 3706-93;
  3. Межфланцевое соединение - ГОСТ 53763-2009;
  4. Процедуры испытаний - ГОСТ 33257-2015;
  5. Герметичность уплотнений - ГОСТ 9544-93.

Задвижка дисковая 250 мм ГОСТ СНИП испытания герметичность

Где купить задвижки баттерфляй Ду-250 поворотные в Украине?

Дисковый регулятор затвор Dn250 pn16 с никелированным чугунным диском
Задвижка заслонка баттерфляй бабочка для воды с резиной
Межфланцевая задвижка Ду-250 Ру-10 фото Одесса Киев Украина
Затвор заслонка Ду250 ру10 задвижка чугунная Китай Турция Словакия

Купить задвижки баттерфляй Ду-250с чугунным/нержавеющим диском в Харькове можно китайского, турецкого, польского производства. На рынке Украины встречаются бу, новые и складского хранения. Разница в цене достигает 50% без НДС. Мы предложим несколько производителей, расскажем преимущества и недостатки, озвучим актуальные цены на аналоги затворов - задвижки Ду-250.

Гарантия

По результатам испытаний перед отгрузкой ОТК выдает гарантию на межфланцевые чугунные задвижки баттерфляй Ру-16 - 12 месяцев

Цена

Оптимальная точка цена-качество - отечественные с хранения. Готовы подобрать Китайские, турецкие аналоги из наличия.

Оплата

Официально работаем с НДС и без, отправляем наложенным платежом, возможен экспорт, цены в гривне.

Доставка

Быстро доставим по Украине любым перевозчиком либо собственным транспортом по более низкой цене.

Звоните специалистам Слобожанского завода для подбора, консультаций, уточнения цен, оформления заказа на покупку или ремонт поворотных дисковых чугунных задвижек баттерфляй Ду-250 с межфланцевым соединением.
