Задвижка Баттерфляй Ду50

Испытания перед отправкой

Купить с доставкой по Украине


Код Товара:Баттерфляй Ду-50
Тип:Дисковый поворотный
Расположение:Харьков, Украина
Вес:3 кг
Гарантия:12 месяцев
Наличие:В наличии

Цена: от 492 грн.

Точные цены и помощь у консультанта



0 отзывов

Задвижки баттерфляй Ду-50 чугунные межфланцевые с поворотным дисковым чугунным запорным элементом. Используются как устройство перекрытия потока рабочей среды - вода, газ, нефтепродукты, химикаты. Герметичность завтора Dn50 Pn16 водой - 17,3 кг/см2, ГОСТ 9544-2005. Климатическое исполнение - У1 по ГОСТ 15150-69, tmax<130oC. Задвижки Ду50 Ру16 поворотные мефланцевые управляются ручкой/электроприводом. Материал седлового уплотнения - PTFE. Строительная длина - 42 мм, вес - 3,5 кг.

Технические характеристики

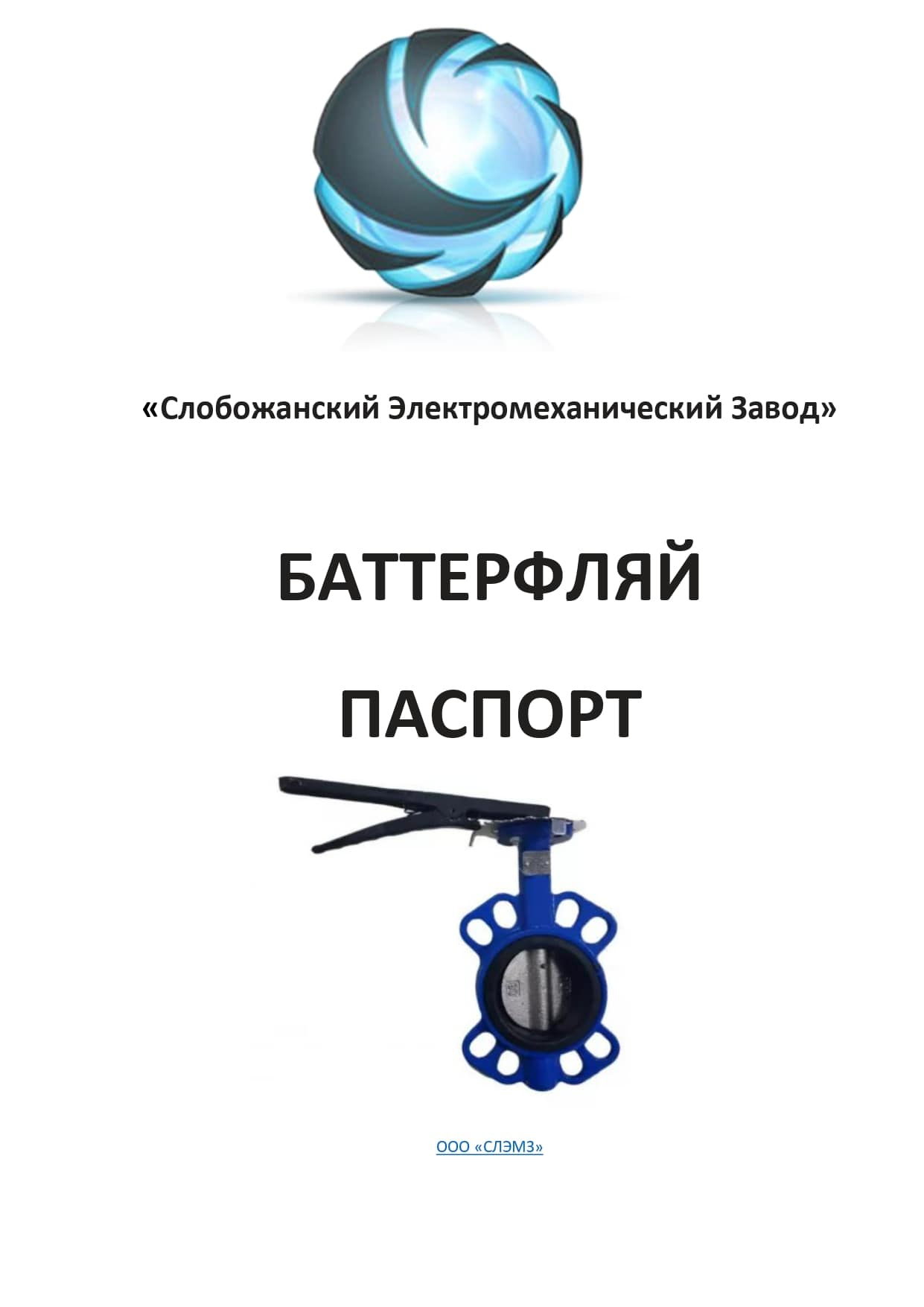

Паспортные данные задвижки Ду-50

Паспортные характеристики задвижки

Затвор баттерфляй Ду50

Тип

Поворотная дисковая

Диаметр условного прохода Ду(Dn), мм

50

Вид затвора

Чугунный диск

Максимальное давление Руmax, бар

16

Минимальное давление Руmin, бар

1

Материал корпуса

Серый чугун СЧ25

Производитель

Китай, Тайто

Материал уплотнения

PTFE, EPDM

Материал штока

Нержавеющая сталь/чугун

Применение

ГВС, ХВС

Климатическое исполнение

У1, У2

Эксплуатационные характеристики баттерфляй

Эксплуатационные характеристики задвижки

Регулятор Ду-50

Габаритные размеры LxDxH, мм

42x52,9x273

Тип присоединения

Межфланцевое

Количество отверстий во фланце, шт

8

Рабочая tmin, oC

-30,00

Рабочая tmax, oC

130,00

Рабочая среда

Вода, пар

Способ монтажа

Вертикальный / горизонтальный

Вес, кг

3,5

Тип привода

Ручка/электропривод

Гарантийный срок, месяцев

12

Класс герметичности

17,3 кг/см2

Устройство

В устройство мефланцевого поворотного затвора баттерфляй Ду-50:

  1. Чугунный корпус;
  2. Стальной шток;
  3. Стопорное кольцо;
  4. Втулка;
  5. Диск запорный;
  6. седловое уплотнение;
  7. Нижний шток.

Чертеж чугунной поворотной задвижки затвора баттерфляй Ду-50

Габаритные, крепежные размеры, вес затвора Ду50

Габаритно-присоединительные размеры

Диаметры и крепеж

Масса, кг

Ду

PN

A

B

C

D L E G

H

D1

N,шт х Ø,см

N1,шт х Ø,см ØZ К

50

16

161

114

52,1

104 32 70 156

71

125

4х24,5

4х10,3 15,77 92

5,5

Правила монтажа и ввода в эксплуатацию

Последовательность монтажа в трубопровод и ввода в эксплуатацию:

  1. Межфланцевые чугунные задвижки Ду50 типа баттерфляй крепятся в удобных для обслуживания участках магистрали ручкой/маховиком вверх и вбок;
  2. Перед установкой проводится обезжиривание;
  3. При монтаже арматуры на трубопроводе убедитесь в равномерном распределении нагрузки по периметру уплотнительной прокладки;
  4. После монтажа проверьте герметичность прокладочных соединений; подтекания устраните поочередной подтяжкой болтов. Проверните маховик вручную с умеренным усилием и устраните заедания;
  5. Наличие песка, накипи и окалины в рабочей среде значительно снижает срок службы.

Монтаж поворотной засувки батерфляй Ду-50 Харьков

ГОСТ

Стандарты дисковых чугунных задвижек:

  1. Производство - ГОСТ 5762-2002;
  2. Строительная длина - ГОСТ 3706-93;
  3. Межфланцевое соединение - ГОСТ 53763-2009;
  4. Процедуры испытаний - ГОСТ 33257-2015;
  5. Герметичность уплотнений - ГОСТ 9544-93.

Задвижка дисковая 50 мм ГОСТ СНИП испытания герметичность

Где купить задвижки баттерфляй Ду-50 в Украине?

Дисковый затвор Dn50 pn16 с никелированным чугунным диском
Задвижка баттерфляй бабочка клапан для воды с резиной
Межфланцевая заслонка задвижка Ду-50 Ру-10 фото Одесса Киев Украина
Затвор Ду50 ру10 задвижка чугунная Китай Турция Словакия

Купить задвижки баттерфляй Ду-50 с чугунным/нержавеющим диском в Харькове можно китайского, турецкого, польского производства. На рынке Украины встречаются бу, новые и складского хранения. Разница в цене достигает 50% без НДС. Мы предложим несколько производителей, расскажем преимущества и недостатки, озвучим актуальные цены на аналоги затворов - задвижки Ду-50.

Гарантия

По результатам испытаний перед отгрузкой ОТК выдает гарантию на межфланцевые чугунные задвижки баттерфляй Ру-16 - 12 месяцев

Цена

Оптимальная точка цена-качество - отечественные с хранения. Готовы подобрать Китайские, турецкие аналоги из наличия.

Оплата

Официально работаем с НДС и без, отправляем наложенным платежом, возможен экспорт, цены в гривне.

Доставка

Быстро доставим по Украине любым перевозчиком либо собственным транспортом по более низкой цене.

Звоните специалистам Слобожанского завода для подбора, консультаций, уточнения цен, оформления заказа на покупку или ремонт поворотных дисковых чугунных задвижек баттерфляй Ду-50 с межфланцевым соединением.
