Дисковые затворы фланцевые

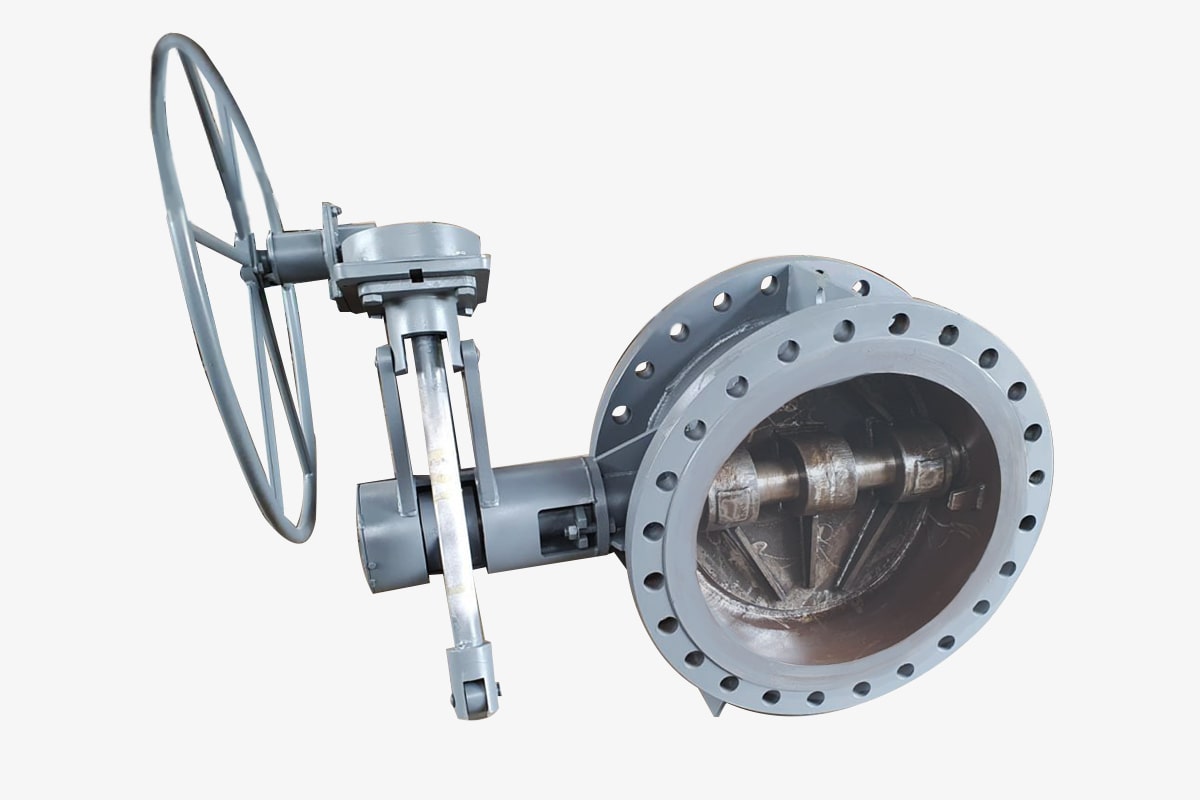

Дисковый затвор фланцевый – это тип запорно-регулирующей арматуры поворотного типа с фланцевым креплением. Дисковый поворотный запорный элемент расположен под углом или перпендикулярно относительно потоку рабочей среды. При вращении штока вокруг своей оси редуктором, электроприводом или с помощью рукояти вручную, диск вращается внутри корпуса затвора, обеспечивая полное или частичное перекрытие потока рабочей жидкости.
Производят дисковые затворы фланцевые:
- С номинальным диаметром Ду (Dn) от 50 до 1600 мм;
- С давлением Ру (Pn) от 10 до 40 кгс/см2;
- С допустимой температурой рабочей жидкости от 70 до 425 оС;
- С диском из чугуна, стали, нержавеющей стали 08Х18Н10, 07Х18Н9Л, 08Х17Н13М2, 12Х13;
- С уплотнением диска из фторопласта, резины NBR, EPDM, VITON, стали, этилен пропилен диен мономер резина М-класса;
- Для перекрытия воды, пара, нефтепродуктов, воздуха, пресной воды;
- В соответствии с ГОСТ 12820-80, 9544-93, 24856-81, 011-2004, 52720-2007, 24856-2014, 24856-2014;
- С втулками из бронзы;
- По устройству с затворными поворотами типа «бабочка/баттерфляй», 2-х, 3-х, 4-х эксцентриковыми затворами;
- С крышками сальника, манжетом, втулкой, осью, вкладышем эластомерным, корпусом, дисками с защитными покрытиями, запорным диском, уплотнительным седлом, с концевым включателем;
- Для высокого, среднего и низкого давления;
- С рычагом или маховиком (ручным управлением), электроприводом, редуктором, пневмоприводом;
- С материалом корпуса из чугуна, нержавеющей стали, ковкого чугуна, стали марок 20Л, 08Х18Н10, 10Х18Н9Л, 12Х18Н9ТЛ, 15ГСЛ; 03Х17Н14М3Л;
- Заводы из Украины, Италии, Турции, Испании, Австрии, Словакии, Китая под идентичными чертежами с различными модификациями и доработками;
- Под брендами Breeze, Gross, Ayvaz, Herz, IVR, ATC CHINA, Armline, Dragon, GS Espana, MIV, UKS, VITECH, ZAP Industrial, Арматек, Атлант, АДЛ, Абрадокс, Гранвел, ЛД, ЛАЗ;
- С ценой от 264 до 933711 грн с НДС;
- Весом (массой) от 12 до 8770 кг.
Каталог с маркировками и техническими характеристиками
В каталоге собраны затворы дисковые фланцевые наиболее используемых Ду.
Марка дискового затвора фланцевого |
Технические характеристики |
||||||
Диаметр Ду (Dn), мм |
Давление Ру (Pn), бар |
Габаритные размеры, LxDxH, мм |
Тип крепления |
Температура жидкости, оС |
Масса (вес), кг |
Аналоги |
|
32с37нж |
50 |
10 |
108х160х265 |
фланец |
От -70 до 540 |
12 |
32с37р, 32с37п |
80 |
114х195х285 |
19 |
|||||
100 |
127х215х300 |
27 |
|||||
150 |
140х280х300 |
45 |
|||||
200 |
152х335х370 |
66 |
|||||
250 |
165х390х420 |
95 |
|||||
300 |
178х440х500 |
124 |
|||||
350 |
190х500х530 |
181 |
|||||
400 |
216х560х570 |
260 |
|||||
450 |
222х615х600 |
338 |
|||||
500 |
229х670х680 |
360 |
|||||
600 |
267х780х750 |
540 |
|||||
700 |
292х895х810 |
580 |
|||||
800 |
318х1010х905 |
845 |
|||||
900 |
330х1110х960 |
1050 |
|||||
1000 |
410х1220х1010 |
1500 |
|||||
1200 |
470х1455х1175 |
2000 |
|||||
1400 |
530х1675х1310 |
3000 |
|||||
1600 |
600х1915х1460 |
4700 |
|||||
1800 |
670х2115х1560 |
6500 |
|||||
2000 |
760х2325х1670 |
8700 |
|||||
32с38нж |
50 |
16 |
108х160х265 |
фланцевое |
12 |
32с38р, 32с38п |
|
80 |
114х195х285 |
19 |
|||||
100 |
127х215х300 |
27 |
|||||
150 |
140х280х300 |
45 |
|||||
200 |
152х335х370 |
66 |
|||||
250 |
165х405х420 |
99 |
|||||
300 |
178х460х500 |
130 |
|||||
350 |
190х520х530 |
188 |
|||||
400 |
216х580х570 |
270 |
|||||
450 |
222х640х600 |
350 |
|||||
500 |
229х710х680 |
375 |
|||||
600 |
267х840х750 |
560 |
|||||
700 |
292х910х810 |
610 |
|||||
800 |
318х1020х905 |
880 |
|||||
900 |
330х1120х960 |
1100 |
|||||
1000 |
410х1255х1010 |
1600 |
|||||
1200 |
470х1420х1175 |
2150 |
|||||
32с39нж |
50 |
25 |
108х160х265 |
фланцевый |
От -70 до 465 |
12 |
32с39р, 32с39п |
80 |
114х195х285 |
19 |
|||||
100 |
127х230х300 |
28 |
|||||
150 |
140х300х330 |
50 |
|||||
200 |
152х360х370 |
80 |
|||||
250 |
165х425х420 |
99 |
|||||
300 |
178х485х500 |
130 |
|||||
350 |
190х550х530 |
188 |
|||||
400 |
216х610х570 |
270 |
|||||
450 |
222х660х600 |
350 |
|||||
500 |
229х730х680 |
375 |
|||||
600 |
267х840х750 |
560 |
|||||
700 |
292х960х810 |
610 |
|||||
800 |
318х1075х905 |
880 |
|||||
900 |
330х1185х960 |
1100 |
|||||
1000 |
410х1315х1010 |
1600 |
|||||
1200 |
470х1525х1175 |
2150 |
|||||
32с40нж |
50 |
40 |
108х160х265 |
Ответный фланец |
19 |
32с40р, 32с40п |
|
80 |
114х195х285 |
25 |
|||||
100 |
127х230х300 |
29 |
|||||
150 |
140х300х330 |
70 |
|||||
200 |
152х375х370 |
102 |
|||||
250 |
165х445х420 |
112 |
|||||
300 |
178х510х500 |
142 |
|||||
350 |
190х270х530 |
162 |
|||||
400 |
216х655х570 |
198 |
|||||
450 |
222х680х600 |
251 |
|||||
500 |
229х755х680 |
378 |
|||||
600 |
267х890х750 |
654 |
|||||
700 |
292х955х810 |
748 |
|||||
800 |
318х1135х905 |
1250 |
Баттерфляй гуммированная, стальная, чугунная
Дисковые затворы фланцевые или заслонки баттерфляй выпускают:
- С чугунным диском для воды и воздуха не более 130оС диаметром Ду от 50 до 1600 мм;
- С нержавеющим диском для сточных вод, кислот, воздуха, спиртов, гликоли, щелочи не более 130оС с DN 50-600 мм;
- Из чугуна для природного газа, воздуха, нефтепродуктов до 80 оС с фланцевым типом присоединения Ду от 50 до 600 мм;

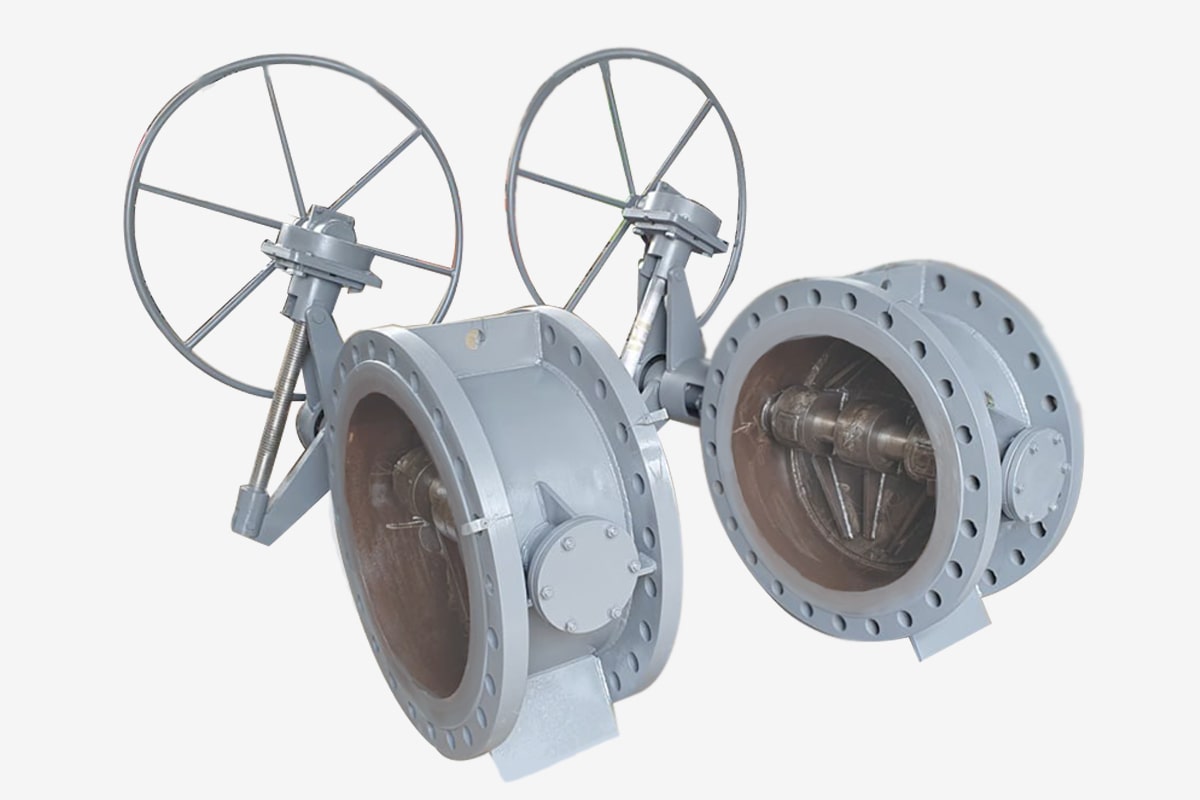

Управление затвора – рукоятка, редуктор, электропривод
При ручном управлении дискового поворотного затвора фланцевого обеспечивается быстрое закрытие, преимуществом является малый вес, габаритные размеры и низкая стоимость. При размере Ду-150 и более рекомендуется использовать фланцевые дисковые затворы с редуктором или электроприводом. Управление с помощью редуктора обеспечивает открытие малыми усилиями, электропривод может управляться дистанционно и подключается к единой системе управления.
Достоинства и недостатки
К преимуществам дисковых затворов фланцевых стоит отнести скорость открытия и закрытия, возможность остановки диска в промежуточном положении, соответствие герметичности класса А благодаря фланцевому соеинению, износ уплотнений и снижение герметичности происходит постепенно. Возможность монтажа дисковых затворов с фланцем в отрасли кораблестроении ввиду малого веса и строительной длины по сравнению с задвижками. Безседельный полнопроходной корпус не удерживает жидкость даже при полной остановке работы системы. Единственным недостатком дисковых поворотных фланцевых затворов является высокая цена по сравнению с задвижками и шаровыми кранами.
Актуальные ГОСТы
Для дисковых затворов фланцевых на 2020 год актуальные ГОСТ:
- 12521-89 - стандарты основных параметров от 001.90;
- 24856 – определения, обозначения и термины;
- 13547-2015 – общие технические условия от 001.2017;
- 53673-2009 – дисковые затворы общего назначения;
- 25923-89 – для дисковых поворотных регулирующих с давлением от 0,1 до 25 Мпа.
Перейти к задвижкам
Перейти к каталогу клапанов
Перейти к задвижкам
