Затворы дисковые межфланцевые

Затворы дисковые межфланцевые – это тип запорно-регулирующей арматуры поворотного типа. Крепятся с помощью ответных фланцев на магистрали. Дисковый запорный элемент расположен под углом или перпендикулярно относительно потоку рабочей среды. Полное перекрытие обеспечивает класс герметичности «А». При вращении штока вокруг своей оси редуктором, электроприводом или с помощью рукояти вручную, диск вращается внутри корпуса затвора, обеспечивая полное или частичное перекрытие потока рабочей жидкости.

Производят дисковые затворы межфланцевые:

  • С номинальным диаметром Ду (Dn) от 25 до 1200 мм;
  • С давлением Ру (Pn) от 10 до 25 кгс/см2;
  • С допустимой температурой рабочей жидкости от 80 до 325 оС;
  • С диском из чугуна, стали, фторопласта, нержавеющей стали 08Х18Н10, 07Х18Н9Л, 08Х17Н13М2, 12Х13, ковкого чугуна, NBR нитрильный каучук, EPDM;
  • С уплотнением из фторопласта, резины NBR, EPDM, VITON, стали, этилен пропилен диен мономер резина М-класса;
  • Для перекрытия воды, пара, сжиженного газа, пищевых продуктов, нефтепродуктов, воздуха, гликоля, сточных вод, химически активных жидкостей, пресной воды, сыпучих материалов;
  • В соответствии с ГОСТ 12820-80, 9544-93, 24856-81, 011-2004, 52720-2007, 24856-2014, 24856-2014;
  • С втулками из бронзы;
  • По устройству с затворными поворотами типа «бабочка/баттерфляй», 2-х, 3-х, 4-х эксцентриковыми затворами;
  • С крышками сальника, манжетом, втулкой, осью, вкладышем эластомерным, корпусом, дисками с защитными покрытиями, запорным диском, уплотнительным седлом, с концевым включателем;
  • Для высокого, среднего и низкого давления;
  • С рычагом или маховиком (ручным управлением), электроприводом, редуктором, пневмоприводом;
  • С материалом корпуса из чугуна, нержавеющей стали, ковкого чугуна марок, стали марок 20Л, 08Х18Н10, 10Х18Н9Л, 12Х18Н9ТЛ, 15ГСЛ, 03Х17Н14МЗЛ;
  • Заводы из Украины, Италии, Турции, Испании, Австрии, Словакии, Китая под идентичными чертежами с различными модификациями и доработками;
  • Под брендами Breeze, Gross, Ayvaz, Herz, IVR, ATC CHINA, Armline, Dragon, GS Espana, MIV, UKS, VITECH, ZAP Industrial, Арматек, Атлант, АДЛ, Абрадокс, Гранвел, ЛД, ЛАЗ;
  • С ценой от 182 до 930712 грн с НДС;
  • Весом (массой) от 12 до 2230 кг.

Каталог с размерами и весом

Марка дискового затвора межфланцевого

Технические характеристики

Диаметр Ду (Dn), мм

Давление Ру (Pn), бар

Габаритные размеры, LxDxH, мм

Тип крепления

Температура жидкости, оС

Масса (вес), кг

Аналоги

32ч38р

50

16

43х-х161

межфланцевый

От -40 до 120

3,4

32ч538р, 32ч938р

65

46х-х175

3,66

80

46х-х181

4,6

100

52х-х200

5,8

125

56х-х213

8,5

150

56х-х226

9,5

200

60х-х260

15

250

68х-х292

23

300

78х-х337

33,2

350

78х-х368

58

400

102х-х400

120

450

114х-х422

136

500

127х-х480

160

600

154х-х562

260

Стальные и нержавещие

Стальные межфланцевые дисковые затворы имеют предельный диапазон давления рабочей среды от 10 до 25 бар, комплектуются ручным управлением, редуктором и электроприводом по выбору заказчика. Нержавеющие дисковые затворы имеют больший срок службы, выдерживают большую температуру рабочей среды, меньше вступают в реакцию с жидкостями, чем чугунные или стальные дисковые.

Баттерфляй

Дисковые затворы межфланцевые или заслонки баттерфляй под Ру 16 атм выпускают:

  1. С чугунным диском для воды и воздуха не более 130оС диаметром Ду от 50 до 2000 мм;
  2. С нержавеющим диском для сточных вод, кислот, воздуха, спиртов, гликоли, щелочи не более 130оС с DN 50-300 мм;

Межфланцевые модели бабочек Ду 600 мм и более находятся на складе, наличие и цену актуализируйте по факту заказа.

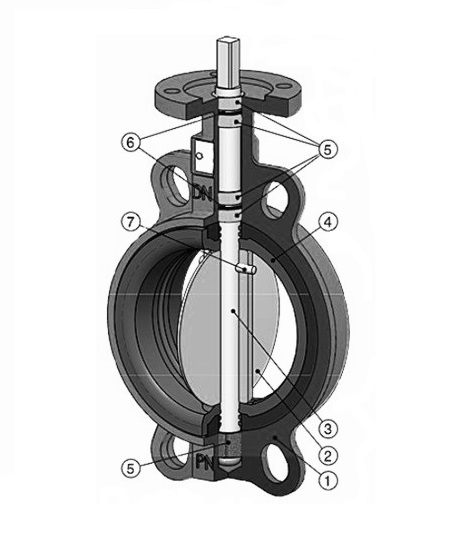

Дисковый затвор межфланцевый баттерфляй бабочка

Редуктор, электропривод

При размере Ду-150 и более рекомендуется использовать затворы дисковые межфланцевые с редуктором или электроприводом. Управление с помощью редуктора обеспечивает открытие малыми усилиями, электропривод может управляться дистанционно и подключается к единой системе управления.Чаще всего исползуются многооборотные общепромышленные и взрывозащищенные приводы типа ГЗ.

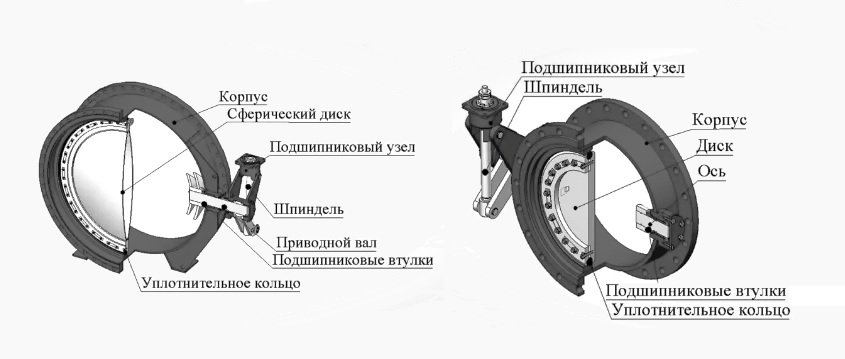

Дисковый затвор межфланцевый с редуктором

Достоинства и недостатки

К преимуществам дисковых межфланцевых затворов стоит отнести скорость открытия и закрытия, возможность остановки диска в промежуточном положении, соответствие герметичности класса А, износ уплотнений и снижение герметичности происходит постепенно. Возможность монтажа дисковых затворов в отрасли кораблестроении ввиду малого веса и строительной длины по сравнению с задвижками. Безседельный полнопроходной корпус не удерживает жидкость даже при полной остановке работы системы. Единственным недостатком дисковых затворов является высокая цена по сравнению с задвижками и шаровыми кранами.

Актуальные ГОСТы

Для дисковых межфланцевых поворотных затворов на 2020 год актуальные ГОСТ:

  1. 12521-89 - стандарты основных параметров от 001.90;
  2. 24856 – определения, обозначения и термины;
  3. 13547-2015 – общие технические условия от 001.2017;
  4. 53673-2009 – дисковые затворы общего назначения;
  5. 25923-89 – для поворотных регулирующих межфланцевых дисковых затворов с давлением от 0,1 до 25 Мпа.

Цена и сроки поставки

Для клиента самый важный вопрос: цена и сроки поставки дискового затвора межфланцевого поворотного типа. Если вы ищите дешевый и надежный вариант с быстрым сроком поставки, то такого не существует. Всегда необходимо искать компромисс, зная тонкости различных типов дисковых затворов, их состояния и пригодности к эксплуатации. Для решения вашего вопроса у нас на складе 430 тонн запорной арматуры, дисковых затворов, клапанов и вентилей складского хранения. Вся продукция проходит проверку перед отправкой и оказывается дешевле до 40% новых аналогов. Звоните на завод, а не перекупщикам.
