Затвор дисковый поворотный под приварку Ду-400

от 33000 грн.

Показано с 1 по 1 из 1 (всего 1 страниц)

Затвор под приварку – дисковый поворотный штампосварной затвор. Корпус – нержавеющий стальной. Условный диаметр Ду – 150 - 2400 мм, давление Ру – 0,25 – 2,5 МПа. Температура рабочей среды от -60 до +200 °С. Уплотнение – резина, из нержавейки. Управление – с электроприводом, с редуктором. Разновидности – двух, трехэксцентриковые. Преимущества конструкции дисковых поворотных затворов под приварку:

Минимальное время перекрытия прохода
Разборная конструкция для удобства ремонта и ревизии
Возможность выбора материала корпуса – сталь, чугун, нержавейка
Комплектация различными по материалам уплотнениями (резина, металл)
Стандартная строительная длина, меньший вес и габариты, чем у задвижек
Подшипники скольжения на валу затвора снижают крутящий момент и нагрузку на привод
Высокая герметичность обеспечивается конструкцией диска и наличием резинового уплотнения
Минимальное гидравлическое сопротивление за счет гидроизогнутой формы сферического диска

Технические характеристики и каталог

Каталог с таблицей фигур и технические характеристики поворотных дисковых затворов под приварку – давление, диаметр, материал корпуса и уплотнения, класс герметичности.

Тип	Технические характеристики затворов под приварку стального			Материал
Тип	Ру, МПа	Ду, мм	t, °C	Корпус	Уплотнение на диске
32c306р	0,63	400-800	-60…+200	СТ20 09Г2с	EPDM (-30..+150°С) NBR (-25..+100°С) ИРП-1265 (-6 0..+200°С)
32с310р	1,0	150-700
32с316р	1,6	150-600
32с330р	2,5	150-500

Тип	Технические характеристики затворов под приварку из нержавейки			Материал
Тип	Ру, МПа	Ду, мм	t, °C	Корпус	Уплотнение на диске
32нж306р	0,63	400-800	-60…+200	08Х18Н10Т 10Х17Н13М2T	EPDM (-30..+150°С) NBR (-25..+100°С) ИРП-1265 (-6 0..+200°С)
32нж310р	1,0	150-700
32нж316р	1,6	150-600
32нж330р	2,5	150-500

Стальной приварной затвор с редуктором				С электроприводом
Тип	Ру, МПа	Ду, мм		Маркировка
32с506р	0,63	1200-2000	400-1200	32с906р
32с510р	1,0	800-1600	150-1600	32с910р
32с516р	1,6	700-1200	150-1200	32с916р
32с530р	2,5	600-1200	150-1200	32с930р
32с508р	0,25	1000-2400	900-2400	32с908р

Нержавеющий затвор под приварку с редуктором				С приводом
Тип	Pn, МПа	Dn, мм		Марка
32нж506р	0,63	1200-2000	400-1200	32нж906р
32нж510р	1,0	800-1600	150-1600	32нж910р
32нж516р	1,6	700-1200	150-1200	32нж916р
32нж530р	2,5	600-1200	150-1200	32нж930р
32нж508р	0,25	1000-2400	900-2400	32нж908р

Подбор электропривода

Pn, МПа	Dn, мм	Присоединение	Крутящий момент, Нм	n оборотов втулки
0,25	900..1200	В	630	75
	1400...1800	В	1000	75
	2000...2400	Г	2500	95
0,63	400...600	А	100	20
	700...800	Б	250	45
	900...1200	В	630	75
	1400...1600	В	1000	75
	1800...2000	Г	2500	95
1,0	150...300	А	60	20
	350...600	А	100	20
	700	Б	250	45
	800...1000	В	630	75
	1200...1400	В	1000	75
	1600	Г	2500	95
1,6	150...250	А	60	20
	300...400	А	100	20
	500...600	Б	250	45
	700...800	В	630	75
	900...1000	В	1000	75
	1200	Г	2500	95
2,5	150...200	А	60	20
	250...350	А	100	20
	400...500	Б	250	45
	600	В	630	75
	700...800	В	1000	75
	900...1200	Г	2500	95

Трехэксцентриковые

Тип	Параметры трехэксцентриковых приварных затворов из стали			Материал
Тип	Ру, МПа	Ду, мм	t, °C	Корпус	Уплотнение на диске
32с306нж	0,63	400-800	-60…+250	СТ20 09Г2С	08Х18Н10+паронит 10Х17Н13М2+PTFE
32с308нж	0,25	700-800	-60…+250	СТ20 09Г2С
32с310нж	1,0	150-600	-60…+250	СТ20 09Г2С
32с316нж	1,6	150-500	-60…+250	СТ20 09Г2С
32с330нж	2,5	150-400	-60…+250	СТ20 09Г2С

Тип	Характеристики трехэксцентриковых приварных затворов нержавеющих			Материал
Тип	Ру, МПа	Ду, мм	t, °C	Корпус	Уплотнение на диске
32нж306нж	0,63	400-800	-60…+200	08Х18Н10Т 10Х17Н13М2T	08Х18Н10+паронит 10Х17Н13М2+PTFE
32нж308нж	0,25	700-800	-60…+200	08Х18Н10Т 10Х17Н13М2T
32нж310нж	1,0	150-600	-60…+200	08Х18Н10Т 10Х17Н13М2T
32нж316нж	1,6	150-500	-60…+200	08Х18Н10Т 10Х17Н13М2T
32нж330нж	2,5	150-400	-60…+200	08Х18Н10Т 10Х17Н13М2T

Сварной затвор с редуктором стальной				С электроприводом
Тип	Ру, МПа	Ду, мм		Марка
32с506нж	0,63	900-1600	400-1800	32с906нж
32с508нж	0,25	1000-2400	700-2400	32с908нж
32с510нж	1,0	700-1600	150-1600	32с910нж
32с516нж	1,6	600-1200	150-1200	32с916нж
32с530нж	2,5	500-1200	150-1200	32с930нж

Затвор под сварку с редуктором нерж				С приводом
Тип	Ру, МПа	Ду, мм		Маркировка
32нж506нж	0,63	900-1800	400-1800	32нж906нж
32нж508нж	0,25	900-2400	700-2400	32нж908нж
32нж510нж	1,0	700-1600	150-1600	32нж910нж
32нж516нж	1,6	150-1200		32нж916нж
32нж530нж	2,5	500-1200		32нж930нж

Подбор редуктора, привода

Pn, МПа	Dn, мм	Присоединение	Крутящий момент, Нм			Обороты втулки
Pn, МПа	Dn, мм	Присоединение	сталь	нержавейка		Обороты втулки
0,25	700...800	Б	250			45
	900...1200	В	630			75
	1400	В	1000		630
	1600	В	1000
	1800...2400	Г	2500			95
0,63	400...500	А	100			20
	600...800	Б	250			45
	900...1200	В	1000			75
	1400...1800	Г	2500			95
1,0	150...200	А	60			20
	250...400	А	100			20
	500...600	Б	250			45
	700...800	В	630			75
	900...1000	В	1000			75
	1200...1600	Г	2500			95
1,6	150	А	60			20
	200...350	А	100			20
	400...500	Б	250			45
	600...700	В	630			75
	800	В	1000			75
	900...1200	Г	2500			95
2,5	150	А	60			20
	200...250	А	100			20
	300...400	Б	250			45
	500...600	В	630			75
	700	В	1000			75
	800...1200	Г	2500			95

Эксплуатационные параметры дисковых поворотных приварных затворов:

Класс герметичности – A, B, C, D (со стороны вала, на момент приемо-сдаточных работ)
Гарантийная наработка – 500 циклов, гарантия 12 месяцев
Срок службы – до 15 лет
Установочное положение – с горизонтальным валом и осью
При t рабочей среды от -60...+250 применяется сальниковая набивка АП-31
При t рабочей среды от -40...+150 применяется паронитовая прокладка

Устройство и чертеж

Устройство дискового поворотного приварного затвора:

Корпус
Сферический диск
Подшипниковый узел
Шпиндель
Приводной вал
Подшипниковые втулки
Уплотнительное кольцо

Чертеж и устройство приварного затвора поворотного дискового

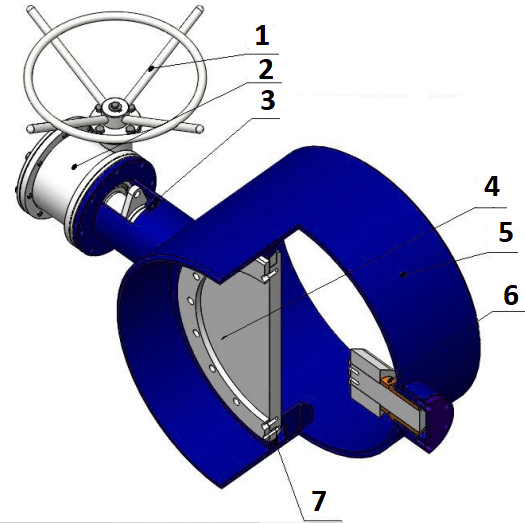

Конструкция и чертеж затвора с тройным эксцентриситетом под приварку:

Корпус
Диск
Подшипниковая втулка
Ламинальное уплотнение
Сальниковый узел
Редуктор
Маховик

Конструкция затвора под приварку с тройным эксцентриситетом

Расшифровка маркировки и условное обозначение

Расшифровка маркировки затвора под приварку 32нж306нж:

32 – тип запорной арматуры
Нж – материал корпуса
06 – модель, давление
Нж – материал уплотнения

Условное обозначение приварного поворотного затвора на схеме

Габаритные размеры и вес

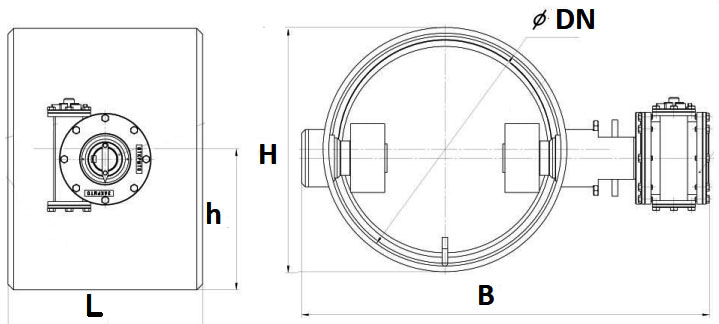

Габаритные размеры поворотного приварного затвора из паспорта

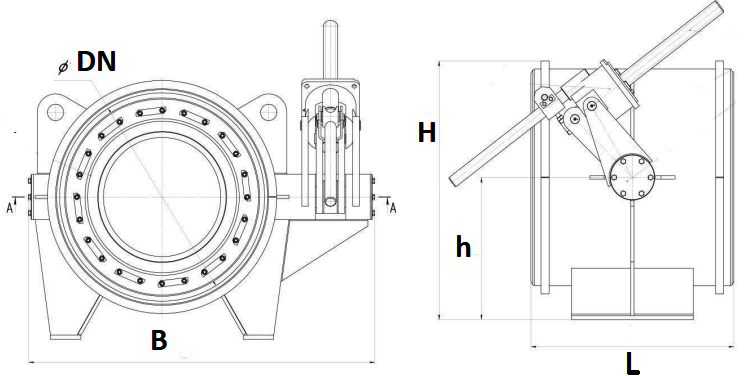

Присоединительные размеры и вес затвора под приварку

Тип	Ду, мм	Размеры приварного затвора Ду, мм				Вес*, кг
Тип	Ду, мм	Н	h	L	B	р	нж
32с306р 32с306нж 32нж306нж 32с506р 32с906р 32с506нж 32с906нж 32нж506нж 32нж906нж	400	535	268	400	765	160	127
	500	640	320	450	870	230	220
	600	755	378	600	985	340	335
	700	860	430	675	1090	370	420
	800	975	488	750	1355	580	565
	900	1075	538	800	1475	907	980
	1000	1175	588	800	1550	920	1210
	1200	1400	700	850	1780	1680	1600
	1400	1620	810	1000	2000	1820	2600
	1600	1820	910		2200	2780	3070
	1800	2045	1023		2675	3530	3360
	2000	2265	1133		2895	3800
32с508р 32нж508р 32с908р 32нж908р	900	1075	538	800	1475	790
	1000	1175	588	800	1550	830
	1200	1375	688	850	1755	1560
	1400	1575	788	1000	1955	1690
	1600	1785	893		2165	2420
	1800	1985	993		2467	3140
	2000	2190	1095		2825	3460
	2200	2405	1203	1050	3035	4700
	2400	2560	1280	1100	3235	5121
32с310р 32с510р 32с910р 32с310нж 32нж310нж 32с510нж 32с910нж 32нж510нж 32нж910нж	150	280	140	250	510	110	100
	200	335	178	250	265	115	110
	250	390	195	300	620	120	110
	300	440	220	350	670	125	116
	350	500	250	375	730	126	116
	400	565	283	400	795	183	150
	500	670	335	450	908	242	217
	600	780	390	600	1010	380	370
	700	895	448	675	1275	550	620
	800	1010	505	750	1339	590	680
	900	1110	555	800	1510	970	1040
	1000	1220	610	800	1556	1090	1220
	1200	1455	728	850	1837	2000	2250
	1400	1675	838	1000	2055	2580	3100
	1600	1915	958	1000	2225	3128	3800
32с316р 32с516р 32с916р 32с316нж 32с516нж 32с916нж 32нж316нж 32нж516нж 32нж916нж	150	280	140	250	510	105	100
	200	335	178	250	565	115	105
	250	405	203	300	625	132	122
	300	460	230	350	690	137	130
	350	520	260	375	750	145	130
	400	580	290	400	810	195	160
	500	710	355	450	940	240	250
	600	840	420	600	1070	430	520
	700	910	455	675	1290	605	650
	800	1020	510	750	1400	670	750
	900	1120	560	800	1520	1110	1200
	1000	1255	628	800	1635	1250	1410
	1200	1485	743	850	1865	2030	2380
32с330р 32с530р 32с930р 32с330нж 32с530нж 32с930нж 32нж330нж 32нж530нж 32нж930нж	150	300	150	250	530	115	105
	200	360	180	250	590	125	120
	250	425	213	300	645	140	131
	300	485	243	350	715	150	140
	350	550	275	375	780	160	148
	400	610	305	400	857	200	170
	500	730	365	450	960	240	270
	600	840	420	600	1070	510	730
	700	960	480	675	1340	660	1010
	800	1075	538	750	1455	1220	1230
	900	1185	593	800	1585	1665	1900
	1000	1315	563	800	1708	1785	2220
	1200	1350	675	850	2035	2326	2623

* - вес приварного затвора указан приблизительно, может отличаться от фактического.

Цена

Цена затвора под приварку будет зависеть от диаметра, давления, материала корпуса и уплотнения, температуры и типа рабочей среды. Комплект поставки – дисковый поворотный затвор, соответствующий ТУ и ГОСТ, паспорт, совмещенный с инструкцией по эксплуатации. Приварные затворы поворотные и трехэксцентриковые сертифицированы, проходят обязательную проверку ОТК.

Приварной затвор шарнирный с резиновым уплотнением

Поворотный затвор для сварки встык на газ

Фото затвора под приварку с тройным эксцентриситетом

Шарнирный приварной затвор от производителя

Купить затвор приварной в Украине

У Слобожанского завода Вы можете купить затвор под приварку поворотный, дисковый с тройным эксцентриситетом, нержавеющий или стальной. Подбор электропривода, редуктора, материала уплотнения приварного затвора под конкретные техусловия. Ремонт, комплекты монтажных частей (КМЧ) и комплекты ответных фланцев для фланцевых затворов. Поворотные и трехэкцсцентриковые приварные затворы с диаметром Ду 150-2400 мм на давление от 1,25 до 2,5 МПа.
