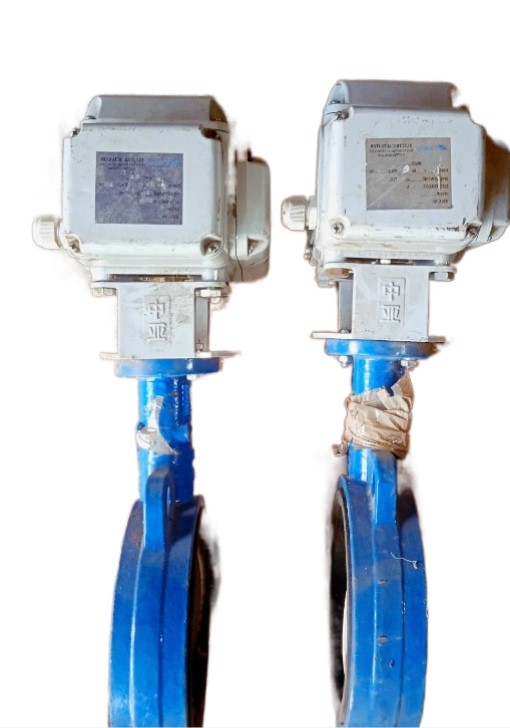

Дисковый затвор с электроприводом
Дисковый затвор с электроприводом – это поворотная запорно-регулирующая арматура для перекрытия и регулировки потока рабочей среды в магистрали. Электропривод обеспечивает быстрое открытие, закрытие затвора, удаленный автоматизированный доступ к управлению конструкции. Дисковый запорный элемент расположен под углом или перпендикулярно относительно потоку рабочей среды. При вращении штока вокруг своей диск вращается внутри корпуса затвора, обеспечивая полное или частичное перекрытие потока рабочей жидкости.
Производят дисковые затворы:
- С номинальным диаметром Ду (Dn) от 50 до 1600 мм;
- С давлением Ру (Pn) от 10 до 40 кгс/см2;
- С допустимой температурой рабочей жидкости от 70 до 540 оС;
- С диском из чугуна, стали, фторопласта, нержавеющей стали 08Х18Н10, 07Х18Н9Л, 08Х17Н13М2, 12Х13, ковкого чугуна, NBR нитрильный каучук, EPDM;
- С уплотнением из фторопласта, резины NBR, EPDM, VITON, стали, этилен пропилен диен мономер резина М-класса;
- Для перекрытия воды, пара, сжиженного газа, пищевых продуктов, нефтепродуктов, воздуха, гликоля, сточных вод, химически активных жидкостей, пресной воды, сыпучих материалов;
- В соответствии с ГОСТ 12820-80, 9544-93, 24856-81, 011-2004, 52720-2007, 24856-2014, 24856-2014;
- С втулками из бронзы;
- По устройству с затворными поворотами типа «бабочка/баттерфляй», 2-х, 3-х, 4-х эксцентриковыми затворами;
- С крышками сальника, манжетом, втулкой, осью, вкладышем эластомерным, корпусом, дисками с защитными покрытиями, запорным диском, уплотнительным седлом, с концевым включателем;
- Для высокого среднего и низкого давления;
- С рычагом или маховиком (ручным управлением), электроприводом, редуктором, пневмоприводом;
- С материалом корпуса из чугуна, нержавеющей стали, ковкого чугуна марок, стали марок 20Л, 08Х18Н10, 10Х18Н9Л, 12Х18Н9ТЛ, 15ГСЛ; 03Х17Н14М3Л;
- Заводы из Украины, Италии, Турции, Испании, Австрии, Словакии, Китая под идентичными чертежами с различными модификациями и доработками;
- Под брендами Breeze, Gross, Ayvaz, Herz, IVR, ATC CHINA, Armline, Dragon, GS Espana, MIV, UKS, VITECH, ZAP Industrial, Арматек, Атлант, АДЛ, Абрадокс, Гранвел, ЛД, ЛАЗ;
- С ценой от 613 до 2968722 грн с НДС;
- Весом (массой) от 18 до 8500 кг.
Каталог, габаритные размеры, технические характеристики
|
Марка дискового затвора с электроприводом |
Технические характеристики |
||||||
|
Диаметр Ду (Dn), мм |
Давление Ру (Pn), бар |
Габаритные размеры, LxDxH, мм |
Тип крепления |
Температура жидкости, оС |
Масса (вес), кг |
Аналоги |
|
|
32с937нж |
50 |
10 |
108х160х265 |
фланец |
От -70 до 540 |
12 |
32с937р, 32с937п |
|
80 |
114х195х285 |
19 |
|||||
|
100 |
127х215х300 |
27 |
|||||
|
150 |
140х280х300 |
45 |
|||||
|
200 |
152х335х370 |
66 |
|||||
|
250 |
165х390х420 |
95 |
|||||
|
300 |
178х440х500 |
124 |
|||||
|
350 |
190х500х530 |
181 |
|||||
|
400 |
216х560х570 |
260 |
|||||
|
450 |
222х615х600 |
338 |
|||||
|
500 |
229х670х680 |
360 |
|||||
|
600 |
267х780х750 |
540 |
|||||
|
700 |
292х895х810 |
580 |
|||||
|
800 |
318х1010х905 |
845 |
|||||
|
900 |
330х1110х960 |
1050 |
|||||
|
1000 |
410х1220х1010 |
1500 |
|||||
|
1200 |
470х1455х1175 |
2000 |
|||||
|
1400 |
530х1675х1310 |
3000 |
|||||
|
1600 |
600х1915х1460 |
4700 |
|||||
|
1800 |
670х2115х1560 |
6500 |
|||||
|
2000 |
760х2325х1670 |
8700 |
|||||
|
32с938нж |
50 |
16 |
108х160х265 |
фланцевое |
12 |
32с938р, 32с938п |
|
|
80 |
114х195х285 |
19 |
|||||
|
100 |
127х215х300 |
27 |
|||||
|
150 |
140х280х300 |
45 |
|||||
|
200 |
152х335х370 |
66 |
|||||
|
250 |
165х405х420 |
99 |
|||||
|
300 |
178х460х500 |
130 |
|||||
|
350 |
190х520х530 |
188 |
|||||
|
400 |
216х580х570 |
270 |
|||||
|
450 |
222х640х600 |
350 |
|||||
|
500 |
229х710х680 |
375 |
|||||
|
600 |
267х840х750 |
560 |
|||||
|
700 |
292х910х810 |
610 |
|||||
|
800 |
318х1020х905 |
880 |
|||||
|
900 |
330х1120х960 |
1100 |
|||||
|
1000 |
410х1255х1010 |
1600 |
|||||
|
1200 |
470х1420х1175 |
2150 |
|||||
|
32с939нж |
50 |
25 |
108х160х265 |
фланцевый |
От -70 до 465 |
12 |
32с939р, 32с939п |
|
80 |
114х195х285 |
19 |
|||||
|
100 |
127х230х300 |
28 |
|||||
|
150 |
140х300х330 |
50 |
|||||
|
200 |
152х360х370 |
80 |
|||||
|
250 |
165х425х420 |
99 |
|||||
|
300 |
178х485х500 |
130 |
|||||
|
350 |
190х550х530 |
188 |
|||||
|
400 |
216х610х570 |
270 |
|||||
|
450 |
222х660х600 |
350 |
|||||
|
500 |
229х730х680 |
375 |
|||||
|
600 |
267х840х750 |
560 |
|||||
|
700 |
292х960х810 |
610 |
|||||
|
800 |
318х1075х905 |
880 |
|||||
|
900 |
330х1185х960 |
1100 |
|||||
|
1000 |
410х1315х1010 |
1600 |
|||||
|
1200 |
470х1525х1175 |
2150 |
|||||
|
32с940нж |
50 |
40 |
108х160х265 |
Ответный фланец |
19 |
32с940р, 32с940п |
|
|
80 |
114х195х285 |
25 |
|||||
|
100 |
127х230х300 |
29 |
|||||
|
150 |
140х300х330 |
70 |
|||||
|
200 |
152х375х370 |
102 |
|||||
|
250 |
165х445х420 |
112 |
|||||
|
300 |
178х510х500 |
142 |
|||||
|
350 |
190х270х530 |
162 |
|||||
|
400 |
216х655х570 |
198 |
|||||
|
450 |
222х680х600 |
251 |
|||||
|
500 |
229х755х680 |
378 |
|||||
|
600 |
267х890х750 |
654 |
|||||
|
700 |
292х955х810 |
748 |
|||||
|
800 |
318х1135х905 |
1250 |
|||||
|
32ч938р |
50 |
16 |
43х-х161 |
межфланцевый |
От -40 до 120 |
3,4 |
32ч538р |
|
65 |
46х-х175 |
3,66 |
|||||
|
80 |
46х-х181 |
4,6 |
|||||
|
100 |
52х-х200 |
5,8 |
|||||
|
125 |
56х-х213 |
8,5 |
|||||
|
150 |
56х-х226 |
9,5 |
|||||
|
200 |
60х-х260 |
15 |
|||||
|
250 |
68х-х292 |
23 |
|||||
|
300 |
78х-х337 |
33,2 |
|||||
|
350 |
78х-х368 |
58 |
|||||
|
400 |
102х-х400 |
120 |
|||||
|
450 |
114х-х422 |
136 |
|||||
|
500 |
127х-х480 |
160 |
|||||
|
600 |
154х-х562 |
260 |
|||||
Дисковые затворы с электроприводом отличаются от ручных установкой электропривода вместо маховика. Если у вас есть затвор дисковый с ручным управлением, а нужен с электроприводом, то купите у нас электропривод серии ГЗ-А, Б и установите его вместо рычага.
Фланцевые
Затворы дисковые с электроприводом с фланцем (фланцевым креплением к магистрали) производятся со строительной длиной от 108 до 760 мм с корпусом из стали и уплотнением дискового затвора из нержавеющей стали. Работают в диапазоне от 10 до 40 бар (кгс/см2). Затворы дисковые с электроприводом устанавливаются вертикально с помощью поочередного стягивания болтами ответных фланцев.
Межфланцевые
Затворы дисковые с электроприводом межфланцевые производятся с материалом корпуса из чугуна и резиновым уплотнением дискового затвора под рабочее давление 16 бар. Отличаются компактностью, малым весом, производятся со строительной длиной от 43 до 154 мм. Межфланцевое соединение обеспечивает класс герметичности «А». Аналогами выступают дисковые модели с редуктором и маховиком.
ГЗ, AUMA, Tecofi
Электроприводы к дисковым поворотным затворам типа ГЗ, AUMA (АУМА), Tecofi являются лидерами автоматизированным систем управления запорной арматуры на рынке СНГ. AUMA производит электроприводы и станции управления в России, Азии, Европе, США. Дорогое высококачественное промышленное оборудование применяется в энергетике, химической, нефтегазовой, пищевой промышленности. Tecofi производят электроприводы с алюминиевыми корпусами для подключения к трехфазной, однофазной электросети 50 Гц. Самыми выгодными по соотношению цена-качество являются электроприводы к дисковым поворотным затворам типа ГЗ.
Купить по заводской цене
Где купить по низкой цене? Для клиента самый важный вопрос: цена и сроки поставки дискового поворотного запорного механизма. Если вы ищите дешевый, надежный вариант с быстрым сроком поставки, то такого не существует. Всегда необходимо искать компромисс, зная тонкости различных типов дисковых затворов и электроприводов, ее состояния и пригодности к эксплуатации. Для решения вашего вопроса у нас на складе 430 тонн запорной арматуры, дисковых поворотных затворов с электроприводом, клапанов, редукторов, вентилей складского хранения. Вся продукция проходит проверку перед отправкой и оказывается дешевле до 40% новых аналогов.
