Затворы дисковые с редуктором

Сравнение товаров (0)
Затвор дисковый поворотный под приварку Ду-400
Затвор дисковый поворотный под приварку Ду-400

от 33000 грн.

Показано с 1 по 1 из 1 (всего 1 страниц)
Затворы дисковые с редуктором

Затвор дисковый с редуктором - это поворотная запорно-регулирующая арматура ручного типа управления. Монтируются фланцевым, межфланцевым, приварным способом. Корпус, диск производятся из чугуна марки GGG-25, 40, серого чугуна СЧ18, СЧ20 нержавеющей стали AISI 304 (нержавейки), алюминия, стали марки СТ20, ПВХ поливинхлорида. Червячного, цилиндрического типа устройства устанавливается вместо ручки, штурвала или маховика на платформу сверху. Регулируют потоки воды, газа, воздуха, нефтепродуктов.

Поворотные дисковые затворы с редуктором

Межфланцевые затворы под редуктор
Номинальный диаметр, ДУ Размеры дисковых баттерфляй, мм
Монтажная длина, L Высота, H H1 H2 Диаметр общий, D1 Диаметр отверстия крепления, d Вес без ручного редуктора, кг
50 45 263 80 158 125 21 2,63
65 51 283 89 171 145 26 2,83
80 52 299 95 181 160 19 3,63
100 58 336 112 199 180 21 4,77
125 58 364 126 213 210 23 5,57
150 58 393 139 227 240 23 7,07
200 65 467 174 260 295 26 12,55
250 70 520 202 292 355 30 16,6
300 80 615 240 335 405 30 29,3
350 85 670 262 365 457 30 39,3
400 95 760 298 401 513 30 50,5
450 125 810 322 430 565 30 69,5
500 139 900 353 490 620 33 101,5
600 159 1120 474 569 774 35 174
800 190 - 950 39 459
Фланцевые стальные
Маркировка Параметры дискового затвора Ру16
Диаметр Ду (Dn), мм Давление Ру (Pn), кг/см2 Присоединительные размеры, LxDxH, мм Тип крепления Температура жидкости, 0С Вес, кг Аналоги
32с938нж 50 16 108х160х265 фланцевое От -70 до +540 12 32с938р, 32с938п, 32с310р, 32с310нж
80 114х195х285 19
100 127х215х300 27
150 140х280х300 45
200 152х335х370 66
250 165х405х420 99
300 178х460х500 130
350 190х520х530 188
400 216х580х570 270
450 222х640х600 350
500 229х710х680 375
600 267х840х750 560
700 292х910х810 610
800 318х1020х905 880
900 330х1120х960 1100
1000 410х1255х1010 1600
1200 470х1420х1175 2150
32ч938р 50 16 43х-х161 межфланцевый От -40 до +120 3,4 32ч538р, 32с310р
65 46х-х175 3,66
80 46х-х181 4,6
100 52х-х200 5,8
125 56х-х213 8,5
150 56х-х226 9,5
200 60х-х260 15
250 68х-х292 23
300 78х-х337 33,2
350 78х-х368 58
400 102х-х400 120
450 114х-х422 136
500 127х-х480 160
600 154х-х562 260

Поворотные дисковые затворы с редуктором перекрывают поток рабочей среды с номинальным давлением в магистрали Ру – 10, 16, 25, 40, 63 кгс/см2. Стальные дисковые заслонки фланцевые и приварные производят с двойным, тройным эксцентриситетом.

Чертеж и устройство

Устройство конструкции затвора баттерфляй под редуктор

Устройство задвижки баттерфляй

Устройство стального затвора дискового с редуктором:

  1. Корпус Ст20, СЧ18, СЧ20, 09Г2С;
  2. Поворотный диск;
  3. Уплотнение в корпусе 12Х18;
  4. Уплотнение на диске EPDM;
  5. Вал, ось из стали марки 20Х13;
  6. Уплотнение оси вала сальниковой набивкой АП-31;
  7. Подшипник скольжения;
  8. Тип червячный;
  9. Шпиндель 20Х13.

Детали межфланцевого чугунного:

  1. Чугун марки GGG-50/ СЧ20;
  2. Шток стальной/нержавейка;
  3. Диск из ковкого чугуна/никелированный/нержавеющий;
  4. Уплотнение затвора EPDM, NBR, FPM, PTFE;
  5. Втулка из латуни ЛС59-1;
  6. Кольцо EPDM;
  7. Нержавеющий штифт.

Ручной редуктор для дискового затвора

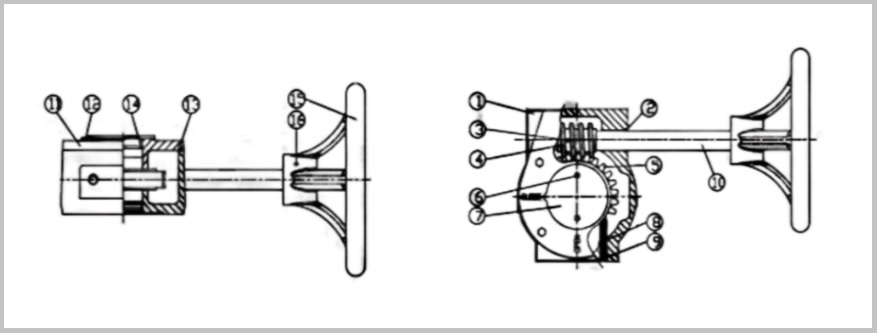

Конструкция редуктора для дискового затвора

Редуктор упрощает управление потоком среды. Комплектуется ручным штурвалом. Чугунный или стальной корпус привода крепится болтами на платформу дисковой заслонки. Обеспечивает крутящий момент в диапазоне 300-2000 Н*м с передаточным числом от 24 до 80. Верхняя платформа иностранного клапана маркируется F07, F10, F12, F14. Отечественного А, Б, В, Г в зависимости от номинального диаметра Dn. Для консервации и защиты от коррозии редукторная часть покрывается заводской смазкой ЛИТОЛ-24 РК. Концевые выключатели устанавливаются только на электропривод.

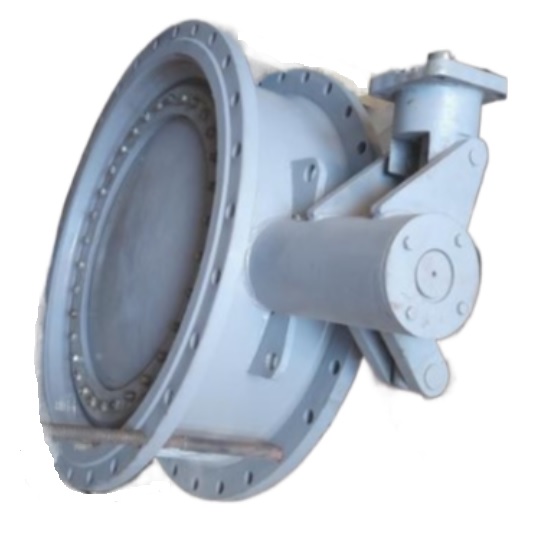

Затвор с редуктором ДУ50-500

Купить затвор дисковый с редуктором

У завода СЛЭМЗ дисковые поворотные затворы с редуктором в фланцевом, межфланцевом исполнении. У нас вы можете приобрести с гарантией запорную арматуру промышленного назначения. Перед отправкой, озвучим стоимость и сроки доставки товаров по Украине компаниями САТ, Новая Почта, Деливери, частные перевозчики.

Цена затвора под редуктор

Ду, мм

Цены на Баттерфляй ручной, грн

Цена на КОФ

Чугунный диск

Нержавеющий диск

Комплект фланцев ру16

50

624

987

720

65

710

1098

960

80

810

1290

1056

100

978

1536

1296

125

1356

1812

1452

150

1680

2250

2112

200

3114

4896

2580

250

4770

8496

4200

300

9600

15984

5250

Мы предложим несколько вариантов фланцевых, межфланцевых поворотных дисковых затворов с редуктором. Паспорт, гарантия, продукция по актуальной цене. Изготавливаем по ГОСТ клиновые стальные штампосварные и сварные задвижки до Ду1600, Ру2,5-63 Атм под электропривод.
