Гидрораспределители ВЕ10

Гидрораспределители ВЕ10 – золотниковые гидравлические электромагнитные распределители с 1 и 2 магнитами. Управление – одностороннее – ВЕ10.574, ВЕ10 574А, ВЕ10 574Е, ВЕ10.573, ВЕ10.573Е; двухстороннее – ВЕ10.14, ВЕ10.24, ВЕ10.34, ВЕ10.44, ВЕ10.54, ВЕ10.64, -74, -84, 94, -134, -154. Напряжение катушек – Г12, Г24, Г48 – постоянный ток 110В, 220В, 380В – переменный, Характеристики гидрораспределителей ВЕ10:

• Условный диаметр прохода – 10 мм
• Максимальный расход жидкости – 120 л/мин
• Номинальное давление на входе – 32 МПа
• Максимальное давление на выходе – 16 МПа
• Пружинный возврат

Назначение – пуск-остановка, управление потоком энергоносителя в гидросистемах станков, прессов, строительной и сельхозтехники. . Аналог – 1РЕ10.

Технические характеристики ВЕ10 и каталог

Каталог и технические характеристики гидрораспределителей ВЕ10 – описание типа и параметры, схемы подключения, напряжение, вес (масса), давление, паспорт и инструкция по эксплуатации (мануал), установке, подключению и настройке; устройство, принцип работы; чертеж и размеры, расшифровка маркировки, цена.

Устройство и принцип работы

Принцип работы: Возвратная пружина фиксирует золотник фиксируется в исходном положении. Золотник приводится в движение электромагнитом, полость которого заполнена маслом. Толкатель от соленоида передает усилие на золотник, передвигая его в нужную позицию, перемещая поток жидкости в нужном направлении (Р-А; В-Т; Р-В; А-Т).

После отключения катушки пружина возвращает золотник в первоначальную позицию с возможностью ручного дублирования.

Схемы распределения ВЕ10

Схемы распределения аналогичны гидрораспределителям ВЕ6.

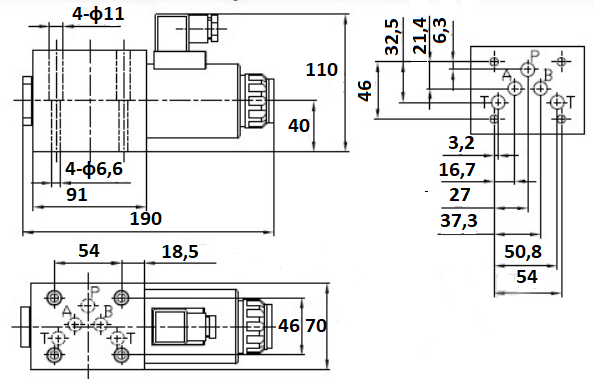

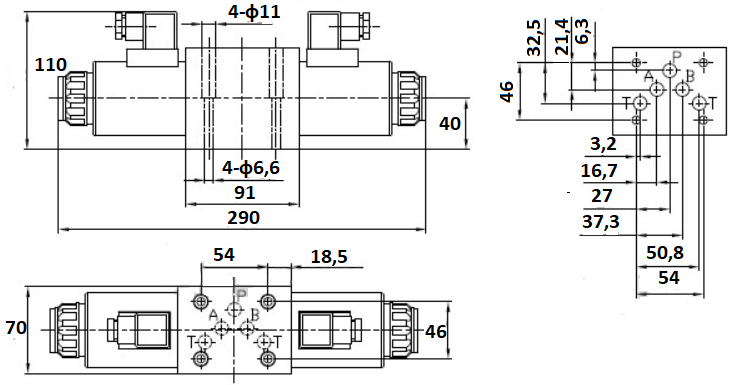

Чертеж и замеры

Расшифровка маркировки

Расшифровка маркировки золотникового гидрораспределителя ВЕ10.574А ОФ Г24 УХЛ4:

• В – золотниковый гидравлический распределитель
• Е – электромагнитное управление
• 10 – условный диаметр прохода
• 574а – схема гидрораспределения
• Г24 – электромагнит с постоянным напряжением 24в (В – с переменным)
• ОФ – без пружинного возврата с фиксацией (без обозначения – с пружинным возвратом)
• УХЛ4 – климатическое исполнение, категория размещения

Паспорт и инструкция по эксплуатации

Инструкции по эксплуатации, настройке, подключению, установке из паспорта электромагнитного гидрораспределителя ВЕ10:

• Рабочая жидкость - минеральные маслах с температурой -30...+80 °С
• t окружающей среды -40...+45 °С
• Вязкость масла 10-380 сСт
• Тонкость фильтрации не ниже 25 мкм
• Класс чистоты не ниже 13 класса по ГОСТ 17216-71
• Допустимое количество включений в час – 7200 (переменный ток), 15000 (постоянный ток)
• Средняя наработка до отказа – 1,5 миллиона циклов
• Для монтажа в гидросистему потребуется монтажная гидравлическая плита
• Электромагниты подключаются через штепсельный разъем

Цена электромагнитного гидравлического распределителя ВЕ 10

Цена гидрораспределителя ВЕ10 зависит от гидросхемы распределения, числа электромагнитов, объема заказа, формы оплаты. Комплект поставки – электромагнитный гидрораспределитель ВЕ 10, изготовленный по ГОСТ и ТУ, паспорт, инструкция по эксплуатации.

Купить гидрораспределитель ВЕ10 в Украине

У Слобожанского завода Вы можете купить гидрораспределитель ВЕ10 с двухсторонним и односторонним электромагнитным управлением, монтажную гидравлическую плиту, запчасти (катушки, соленоиды). Подбор необходимой схемы распределения, аналогов и осуществить ремонт. Электромагнитные гидравлические распределители ВЕ 10 высокого качества с гарантией 12 месяцев, отправка день-в день.
