Гидрораспределители ВЕ6

Гидрораспределители ВЕ6 – золотниковые гидравлические распределители четырехлинейные с односторонним и двухсторонним электромагнитным управлением. Схемы распределения – ВЕ6 14, ВЕ6 24, ВЕ6 34, ВЕ6 44, ВЕ6 54, ВЕ6 64, ВЕ6 64А, ВЕ6 573, ВЕ6 574. Напряжение катушек – Г12, Г24, Г48 – постоянный ток 110В, 220В, 380В – переменным. Количество электромагнитов – 1, 2. Характеристики гидрораспределителей ВЕ6:

• Условный проход – 6 мм
• Расход жидкости – 60-80 л/мин
• Номинальное давление на входе – 32 МПа
• Максимальное давление на выходе – 6
• Аналоги – РХ06, 1РЕ6, РЕ6.3

Назначение – пуск-остановка, управление потоком энергоносителя в гидросистемах станков, прессов, строительной и сельхозтехники.

Технические характеристики и каталог

Каталог и таблица технических характеристик гидрораспределителей ВЕ6 – описание типа, гидросхема, напряжение, вес (масса), давление, паспорт и инструкция по эксплуатации (мануал), установке, подключению и настройке; устройство, принцип работы и неисправности; чертеж и размеры, расшифровка маркировки.

Устройство и принцип работы

Принцип работы: Золотник фиксируется возвратной пружиной в нерабочем положении. Электромагнит (соленойд, катушка), полость которого заполнена маслом, приводит в действие золотник. Толкатель передает усилие от катушки на золотник, перемещая его в необходимую позицию, двигая поток жидкости в нужном направлении (Р-А; В-Т; Р-В; А-Т).

Золотник перемещается в исходную позицию возвратной пружиной после отключения соленойда с возможностью задействования ручного дублера.

Схемы распределения

Схемы распределения аналогичны гидрораспределителям ВЕ10.

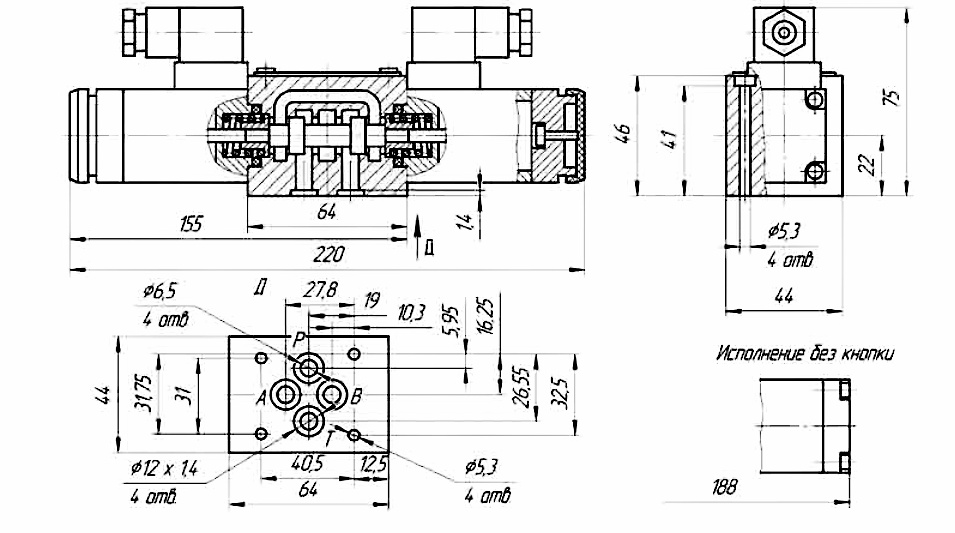

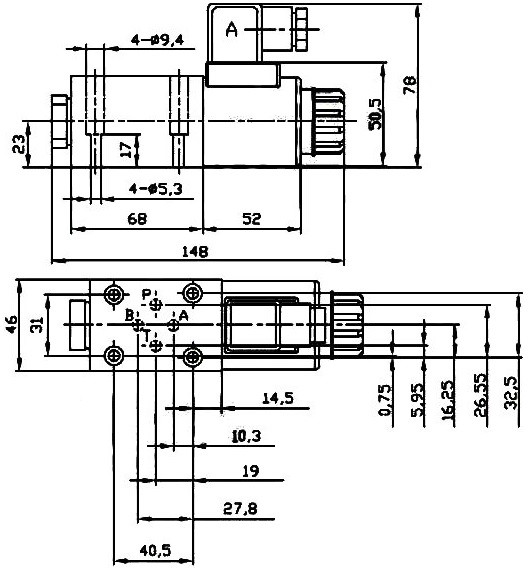

Чертеж и замеры

Расшифровка маркировки

Расшифровка маркировки золотникового гидрораспределителя ВЕ6.574А ОФ Г24 УХЛ4:

• В – золотниковый гидравлический распределитель
• Е – электромагнитное управление
• 6 – условный диаметр прохода
• 574а – схема гидрораспределения
• Г24 – электромагнит с постоянным напряжением 24в (В – с переменным)
• ОФ – без пружинного возврата с фиксацией (без обозначения – с пружинным возвратом)
• УХЛ4 – климатическое исполнение, категория размещения

Паспорт и инструкция по эксплуатации

Рекомендации по настройке, подключению, установке из инструкции по эксплуатации и паспорта электромагнитного гидрораспределителя ВЕ6:

• Работают на минеральных маслах с температурой 0...+70 °С
• Температура окружающей среды +1...+55 °С
• Диапазон вязкости масла 10-400 сСт
• Минимальная тонкость фильтрации не ниже 25 мкм
• Максимально допустимая степень загрязнения – 9 класс (согласно NAS 1638)
• Максимальное число включений в час – 7200 (переменный ток), 15000 (постоянный ток)
• Средняя наработка до отказа – 1,5 миллиона циклов
• Для удобной установки в гидросистему ВЕ6 потребуется монтажная гидравлическая плита
• Электромагниты подключаются через штепсельный разъем

Цена электромагнитного гидравлического распределителя ВЕ 6

Цена гидрораспределителя ВЕ6 зависит от схемы распределения, количества электромагнитов, количества единиц в заказе, формы оплаты. Комплект поставки – электромагнитный гидрораспределитель ВЕ6, произведенный согласно ГОСТ и ТУ, паспорт, инструкция по эксплуатации.

Купить гидрораспределитель ВЕ6 в Украине

У Слобожанского завода Вы можете купить гидрораспределитель ВЕ6 с двухсторонним и односторонним электромагнитным управлением, монтажную гидравлическую плиту, запчасти (катушки, соленоиды). подбор необходимой схемы распределения, аналогов и осуществить ремонт. Электромагнитные гидравлические распределители высокого качества с гарантией 12месяцев, отправка день-в день.
