Гидравлические насосы Г • БГ

Гидравлические насосы Г • БГ

Характеристики и виды

Гидравлические насосы Г, БГ– пластинчатые (лопастные), шестеренчатые, поршневые гидронасосы, и насосные агрегаты. Масляные насосы типа Г предназначены для создания давления в гидросистемах, смазки трущихся деталей механизмов. Номинальное давление от 0,5 до 6,3 МПа. Рабочий объем маслонасосов от 3,2 до 224 см³. Климатическое исполнения и категория размещения согласно ГОСТ 15150-69.

Основные области применения шестеренчатых, поршневых, пластинчатых гидравлических насосов Г и БГ:

  • Смазочные системы промышленных станков, прессов
  • Гидроприводы тракторов, подъемников, манипуляторов, сельхоз и спецтехники
  • Перекачивание минерального масла, мазута, ГСМ и нефтепродуктов
  • Бесступенчатая регулировка скоростей в следящих механизмах

Шестеренчатые маслонасосы Г

Маслонасосы Г11 и БГ11 - нерегулируемые шестеренчатые гидравлические насосы. Условное деление на группы по давлению шестеренных гидронасосов Г:

  • первая группа на номинальное давление 0,5 МПа - Г11-1
  • вторая группа на 2,5 МПа – шестеренные Г11-2.

Направление вращения приводного вала – правое (левое по спецзаказу). Положение при работе – вертикально, горизонтально, в составе шестеренчатого агрегата могут погружаться в рабочую жидкость. Электропривод – общепромышленный или взрывозащищенный электродвигатель. Вал шестеренчатого маслонасоса Г и привода соединяются упругой муфтой.

Варианты исполнения шестеренчатых гидравлических насосов типа Г:

  • Г11 – маслонасосы с креплением на лапах
  • АГ11 – гидронасосы с фланцевым креплением
  • БГ11 – агрегат с электроприводом на лапах
  • ВГ11 – насосный агрегат с фланцевым двигателем
  • ДБГ11 – агрегат на лапах без электродвигателя
  • ДВГ11 – маслоагрегат с фланцем без двигателя

Технические требования к рабочей жидкости для гидронасосов шестеренных Г:

  • Кинематическая вязкость минерального масла – от 10 до 400 сСт
  • Температура – от +10 до +55°С
  • Тонкость фильтрации не более 40 мкм
  • Класс чистоты – не ниже 13 (ГОСТ 17216-71)

Каталог и параметры

Переход по маркировке – подробные технические характеристики, габаритные чертежи с размерами из паспорта, инструкция по эксплуатации, принцип работы и устройство, расшифровка маркировки и обозначения, цены роторных гидронасосов Г.

Типоразмер

Характеристики шестеренчатого гидравлического насоса Г

Рабочий объем, см³

Подача, л/мин

Давление, МПа

Частота вращения, об/мин

Вес, кг

Производитель и ГОСТ

1 группа

Г 11-11

8

0,5

1500

3

Каммаш

АГ 11-11

БГ 11-11

13

ДБГ 11-11

Г 11-11А

5

2,8

АГ 11-11А

БГ 11-11А

13

ДБГ 11-11А

Г 11-11Б

3

2,2

АГ 11-11Б

БГ 11-11Б

13

ДБГ 11-11Б

2 группа

Г 11-22

16

18

25

1500

6

Каммаш

БГ 11-22

ДБГ 11-22

34

Г 11-22А

11,2

12

6

БГ 11-22А

34

ДБГ 11-22А

Г 11-23

29,1

38

8,7

БГ 11-23

49

ДБГ 11-23

Г 11-23А

22,4

26

8,7

БГ 11-23А

49

ДБГ 11-23А

Г 11-24

56

73

11

БГ 11-24

85

ДБГ 11-24

Г 11-24А

40

51,5

11

БГ11-24А

70

ДБГ 11-24А

Г 11-25

100

133

16

БГ 11-25

120

ДБГ 11-25

Г11-25А

80

105

16

БГ11-25А

96

ДБГ11-25А

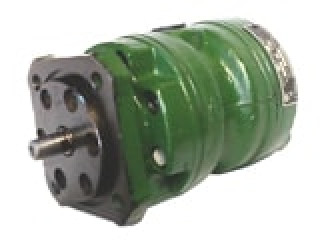

Пластинчатые гидронасосы Г, БГ

Пластинчатые гидравлические насосы Г с нерегулируемой подачей создают 1 или 2 постоянный по направлению потока рабочей жидкости с давлением 6,3 (Г12), 10 (БГ12-4) и 12,5 МПа (БГ12-2). Подача – от 6 до 205 л/мин. Двухпоточный лопастный Г - тандем 2-х однопоточных, подает минеральное масло двумя независимыми потоками. Классификация по габаритам в зависимости от рабочего объема пластинчатого гидравлического насоса Г:

  • 40-80 см³ - 1 габарит
  • 63-125 см³ - 2 габарит
  • 160-224 см³ - 3 габарит

Вращение вала – правое, стандартное. Более современный аналог – пластинчатый насос НПЛ. Параметры рабочей жидкости для гидравлических лопастных насосов Г:

  • Вязкость масла – 14-400 сСт
  • Температура – от +10 до +50 °С
  • Тонкость очистки фильтра – 25 мкм

Каталог

В каталоге пластинчатых масляных насосов технические параметры каждой модели, вес, информация о производителе и аналогах, цена в Украине.

Пластинчатый маслонасос типа

Параметры лопастного насоса Г, БГ

Производительность, л/мин Давление , МПа

Масса, кг

Мощность, кВт

Производитель и ГОСТ

Габарит 1

Елецкий завод Гидропривод

ТУ 2-024-0224533-025-089

Г12-31АМ

5,8

6,3

8,2

1,04

Г12-31М 9,5 1,6
Г12-32АМ 12,1 1,9
Г12-32М 20,6 2,8
Г12-33АМ 27,6 3,6
Г12-33М 35,7 4,3
Г12-21АМ 5,3 12,5 9,5 2
БГ12-21М 8,9 3,06
БГ12-22АМ 14,4 4,6
БГ12-22М 19,4 5,65
БГ12-23АМ 25,5 6,94
БГ12-23М 33 8,45

Габарит 2

Г12-24АМ 58,3 6,3 20 7
Г12-25АМ 110,4 13,4
Г12-24М 70 8,8

БГ12-24АМ

56

12,5

22

15,1

БГ12-24М 73,9 19,6
БГ12-25АМ 108 26

Габарит 3

Г12-25М

142,8

6,3

36

17,3

Г12-26АМ 204,2 24,2

Габарит 1+1

5Г12-31АМ 5,8/5,8 6,3 17 2,2
5Г12-31М 5,8/9,5 2,7
5Г12-32АМ 5,8/12,1 3
5Г12-32М 5,8/20,6 3,9
5Г12-33АМ 5,8/27,6 4,7
5Г12-33М 5,8/35,7 5,5
8Г12-31М 9,5/9,5 3,2
8Г12-32АМ 9,5/12,1 3,5
8Г12-32М 9,5/20,6 4,4
8Г12-33АМ 9,5/27,6 5,2
8Г12-33М 9,5/35,7 6
12Г12-32АМ 12,1/12,1 3,8
12Г12-32М 12,1/20,6 4,7
12Г12-33АМ 12,1/27,6 5,5
12Г12-33М 12,1/35,7 6,3
18Г12-32М 20,6/20,6 5,6
18Г12-33АМ 20,6/27,6 6,4
18Г12-33М 20,6/35,7 7,2
25Г12-33АМ 27,6/27,6
25Г12-33М 27,6/35,7 8
35Г12-33М 35,7/35,7 8,8
5БГ12-21АМ 5,3/5,3 12,5 16 4
5БГ12-21М 5,3/8,9 5,06
5БГ12-22АМ 5,3/14,4 6,6
5БГ12-22М 5,3/19,4 7,65
5БГ12-23АМ 5,3/25,5 8,94
5БГ12-23М 5,3/33 10,45
8БГ12-21М 8,9/8,9 7,12
8БГ12-22АМ 8,9/14,4 7,66
8БГ12-22М 8,9/19,4 8,71
8БГ12-23АМ 8,9/25,5 10
8БГ12-23М 8,9/33 11,51
12БГ12-22АМ 14,4/14,4 9,2
12БГ12-22М 14,4/19,4 10,25
12БГ12-23АМ 14,4/25,5 11,54
12БГ12-23М 14,4/33 13,05
18БГ12-22М 19,4/19,4 11,3
18БГ12-23АМ 19,4/25,5 12,59
18БГ12-23М 19,4/33 14,1
25БГ12-23АМ 25,5/25,5 13,88
25БГ12-23М 25,5/33 15,39
35БГ12-23М 33/33 16,9
Габарит 2+1
5Г12-24М 53,8/5,8 6,3 33 10,1
5Г12-24АМ 69,9/5,8 8,1
5Г12-25АМ 110,4/5,8 14,6
8Г12-24М 53,8/9,5 10,6
8Г12-24АМ 69,9/9,5 8,6
8Г12-25АМ 110,4/9,5 15,1
12Г12-24М 53,8/12,1 10,9
12Г12-24АМ 69,9/12,1 8,9
12Г12-25АМ 110,4/12,1 15,4
18Г12-24М 53,8/20,6 11,8
18Г12-24АМ 69,9/20,6 9,8
18Г12-25АМ 110,4/20,6 16,3
25Г12-24М 53,8/27,6 12,6
25Г12-24АМ 69,9/27,6 10,6
25Г12-25АМ 110,4/27,6 17,1
35Г12-24М 53,8/35,7 13,4
35Г12-24АМ 69,9/35,7 11,4
35Г12-25АМ 110,4/35,7 17,9
5БГ12-24М 73,9/5,4 12,5 32 21,6
5БГ12-24АМ 56,7/5,4 17,1
8БГ12-24М 73,9/8,9 22,66
8БГ12-24АМ 56,7/8,9 18,16
12БГ12-24М 71,4/14,4 24,2
12БГ12-24АМ 56,7/14,4 19,7
18БГ12-24М 71,4/19,4 25,25
18БГ12-24АМ 56,7/19,4 20,75
25БГ12-24М 71,4/25,5 26,54
25БГ12-25АМ 56,7/25,5 32,94
35БГ12-24М 71,4/33 28,05
35БГ12-24АМ 56,7/33 23,55
Габарит 2+2
50Г12-24АМ 53,8/53,8 6,3 46 14
50Г12-24М 53,8/70 16
50Г12-25АМ 53,8/110,4 20,5
70Г12-24М 70/70 18
70Г12-25АМ 70/110,4 22,5
100Г12-25АМ 110,4/110,4 27
50БГ12-24АМ 56,7/56,7 12,5 30,2
50БГ12-24М 56,7/71,4 34,7
50БГ12-25АМ 56,7/105,6 41,01
70БГ12-24М 71,4/71,4 39,2
70БГ12-25АМ 71,4/105,6 45,6
100БГ12-25АМ 105,6/105,6 52
Габарит 3+1
8Г12-25М 142,8/9,5 6,3 55 19,6
12Г12-25М 142,8/12,1 19,9
12Г12-26АМ 204,2/12,1 26,4
18Г12-25М 142,8/20,6 20,8
18Г12-26АМ 204,2/20,6 27,3
25Г12-25М 142,8/27,6 21,6
25Г12-26АМ 204,2/27,6 28,1
35Г12-26АМ 204,2/35,7 28,9
Габарит 3+2
50Г12-25М 142,8/53,8 6,3 68 25
50Г12-26АМ 204,2/53,8 31,5
70Г12-25М 142,8/70 27
70Г12-26АМ 204,2/70 33,5
100Г12-26АМ 204,2/110,4 38

100Г12-25М

142,8/110,4 31,5

Поршневые

Гидромоторы Г15 – реверсивные гидравлические моторы аксиально-поршневого типа. Поршневые гидравлические насос-моторы Г применяются для бесступенчатого регулирования скоростей в гидросистемах с необходимостью частого реверсивного включения. Рабочий объем – 11,2-160 см³, давление – 6,3 МПа. В зависимости от рабочего объема производятся 5 типоразмеров гидромоторов типа Г15:

  • Г 15-21
  • Г 15-22
  • Г 15-23
  • Г 15-24
  • Г 15-25

Каталог

Каталог гидравлических моторов Г, характеристики рабочей жидкости, габаритно-присоединительные размеры, чертежи и фото.

Технические характеристики

Типоразмер гидравлического мотора Г

Г15-21Н*

Г15-21Р

Г15-22Н

Г15-22Р

Г15-23Н

Г15-23Р

Г15-24Н

Г15-24Р

Г15-25Н

Г15-25Р

Расход масла, л/мин

10,8

19,2

40,2

76,8

153,6

Крутящий момент, Н*м

9,6

17

34

68

136

Давление, Мпа

6,3

N вращения, об/мин

960

Вес, кг

4

6

10,6

19

37,3

Вязкость масла, сСт

10-220

t масла, °С

от +10 до +60

Производитель и ГОСТ

Шилутинский завод Гидропривод

  • «Р» - модернизированная версия гидромотора
  • «Н» - устаревшая модель

Купить гидравлический насос Г и БГ в Украине

У «Слобожанского завода» Вы можете купить гидравлический насос Г и БГ– шестеренчатый, пластинчатый, поршневой, укомплектовать насосный агрегат, провести ремонт, заказать запчасти на замену. Для Вас только новые масляные насосы и гидромоторы для гидравлики с гарантией. Выбор удобной формы оплаты и цены, отправка гидравлического наоса Г со склада в день заказа.
