Пневмораспределители В63 с пневмоуправлением

Пневмораспределители В63 — это двухпозиционные четырехлинейные с пневмоуправлением пневматические распределители. Управление распределителем В63 – одностороннее, двустороннее. Условный проход 10мм, 16мм, 20мм. Присоединение стыковое с плитой, резьбовое G3/8", G1/2", G3/4". Рабочая среда – очищенный, не грубее класса 10 загрязненности, сжатый воздух с содержанием масла, вязкостью 10-35 мм²/с, температура до 50°С. Ток постоянный, переменный, частота 50Гц, давление 0,63МПа, 0,25МПа.

Пневмораспределители В63 применяют для управления потоком воздуха, газа в пневматических системах. Пневмораспределители используются в автомобильной, авиационной, производственной промышленности, управление приводами, клапанами, двигателями, сборочные ленты, конвейеры, станки, зажимы, цилиндры, кузнечно-прессовые машины.

Виды, каталог пневмораспределителей В63

Пневмораспределители В63 4/2 с условным проходом 10/16/20 мм, двухпозиционные с односторонним или двухсторонним пневматическим управлением, пневмо/пружинным возвратом золотника. Виды, условные проходы, присоединение и маркировки указаны ниже.

Пневмораспределители В63 с односторонним управлением:

• В63-33А – условный проход 10мм, пружинный возврат золотника
• В63-34А, В63-34А-01 – проход 16мм, соединение резьба, стыковое, пружинный возврат золотника
• В63-25А-03, В63-25А-05 – Ду 20мм, соединение резьба, стыковое, пневматический возврат золотника

Распределители В63 с двухсторонним управлением:

• В63-13А – условный проход 10мм, резьбовой
• В63-14А, В63-14А-01 – проход 16мм, присоединение резьба, стыковое
• В63-15А, В63-15А-01 – диаметр 20мм, присоединение резьба, притычное

Пневмораспределители В63 производятся со степенью защиты IP55, режимы работы S1 продолжительный, S2, кратковременный, S3 повторно-кратковременный, климатическое исполнение УХЛ, категория размещения 4.

Технические характеристики 4-х линейных распределителей В63

Параметры пневмораспределителей В63 – пропуская способность Кv согласно ГОСТ 14691-69, время включения/выключения, давление, электросхемы, количество срабатываний за минуту, размеры резьбы, вес, давление указаны в таблицах.

Характеристики клапанов В63 с двусторонним управлением указаны в таблице.

Расшифровка маркировки

Расшифровка маркировки пневмораспределителя В63:

• a – серия пневмораспределителей, вид управления: 3 – пневматическое
• b – Способы управления: 1 – двустороннее, 2 – одностороннее с пневматическим возвратом, 3 – одностороннее, возврат пружинный
• c – Размеры условного прохода: 3 – 10мм, 4 – 16мм, 5 – 20мм
• d – Соединение пневмолиний: 01 – стыковое (притычное) внизу с плитой, без цифры – резьбовое, трубный монтаж сбоку
• e – Климатическое исполнение, УХЛ – районы с умеренным, холодным микроклиматом
• f – Категория размещения 4 – закрытое вентилируемое помещение.

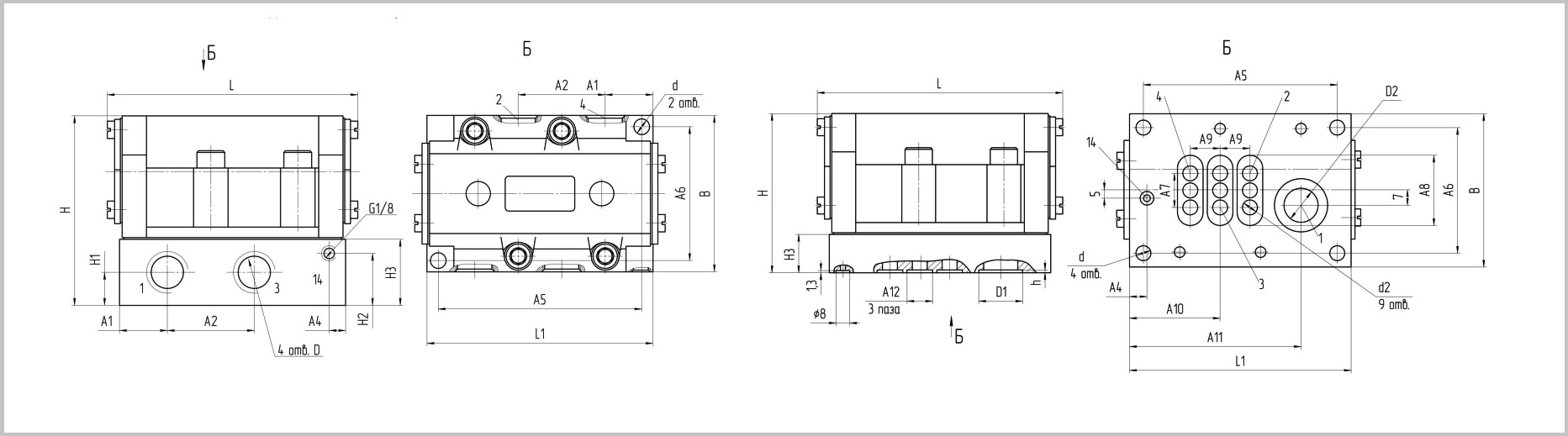

Чертеж

В пневматических клапанах серии B63 потоки сжатого воздуха распределяются парой плоских золотников. Отверстия для прохода воздуха выведены на плоскую обработанную поверхность пластины, по которой движется катушка с канавкой, попарно соединяющей указанные отверстия. Размеры каналов питания, клапана-пилота, длины, монтажных креплений, прокладок, пружин, уплотнений, катушки, винтов, резьб, пневмолиний, колец, золотника указаны в таблице.

Конструкция, принцип работы

Распределительное устройство пневмораспределителя В63 – плоский золотник. Распределительный орган – связанный с поршнем притертый золотник. Односторонние В63 в исходном положении удерживают золотником, пружиной давление воздуха в каналах. В клапаны В63 с двухсторонним управлением поршень передвигается в крайнее положение при сменной подаче направляющих сигналов на клапан-пилот. В распределителях В63-2А золотник удерживается усилием от давления в полости управления. Тип В63-3А – осуществляет возврат, сдерживание золотника пружиной.

Монтаж, эксплуатация

Паспортные параметры эксплуатации пневмоклапанов В63:

• Степень защиты IP55
• Виброустойчивость, вибропрочность – ІІІ степень жесткости
• Климатическое исполнение УХЛ – районы с умеренным климатов
• Количество срабатываний в минуту - 250
• Режим работы S1 продолжительный, S2 кратковременный, S3 повторно-кратковременный
• Допуски изменения напряжения до 10% от номинального
• Присоединение – резьба, стык в стык
• Постоянный, переменный ток
• Напряжение – 12В, 24В, 36В, 48В, 110В, 220В, 380В
• Температура рабочей среды до 50°С
• Время задержки, несогласования электросигналов секций не более 0,05с

Купить пневмораспределитель В63 с пневматическим управлением

Пневмораспределители В63 с условным проходом 10мм, 16мм, 20мм двухпозиционные четырехлинейные с пружинным или пневматическим возвратом, пневматическим управлением купить у СЛЭМЗ. Пневмораспределители В63 с резьбовым/стыковым соединением пневмолиний. Подобрать односторонние распределители – В63-33А, В63-34А, В63-34А-01, В63-25А, В63-25А-01, двухсторонние – В63-13А, В63-14А, В63-14А-01, В63-15А, В63-15А-01. Пневмораспределители В63 с пневматическим управлением купить новые, производства Украина. Цены пневмораспределителей В63 от 1500 грн. Подберем пневмораспределитель – по напряжению, роду тока, диаметру прохода и технической задаче.

У Слобожанского завода можно так же купить запчасти к пневмоклапанам В63 – пластины, золотники/поршни, манжеты, кольца, прокладки, пружины, шайбы.
