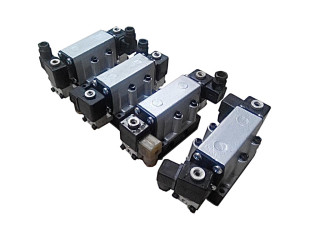

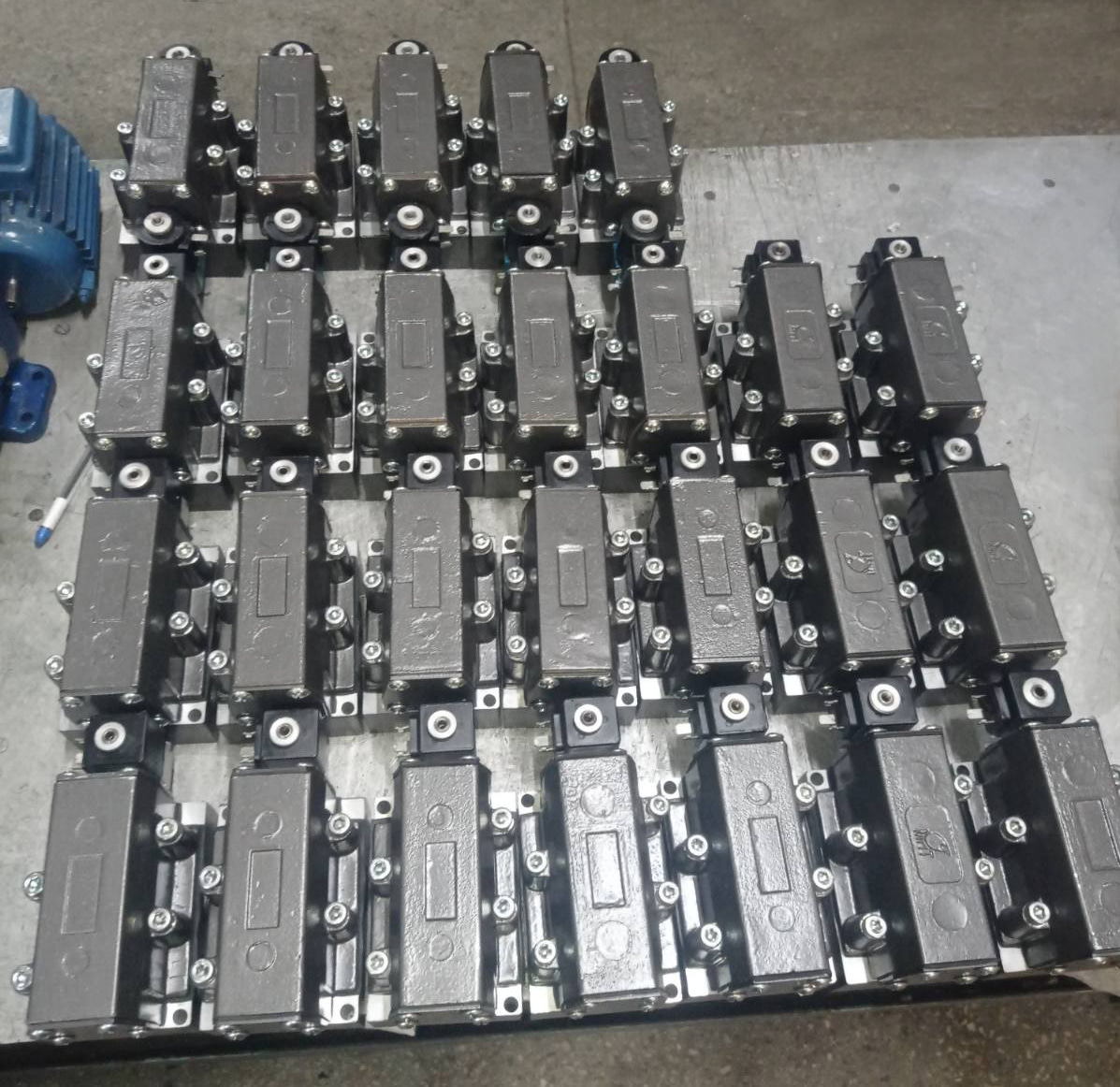

Пневмораспределители В64 четырехлинейные, двухпозиционные

Пневмораспределители В64 — это двухпозиционные четырехлинейные с пружинным или пневматическим возвратом серия пневматических распределителей. Управление распределителем В64 – одностороннее, двустороннее. Условный проход 10мм, 16мм, 20мм. Присоединение стыковое с плитой, резьбовое боковое. Рабочая среда – очищенный, не грубее класса 10 загрязненности, сжатый воздух с содержанием масла, вязкостью 10-35 мм²/с, температура до 50°С. Ток постоянный, переменный, частота 50Гц, давление 0,63МПа, 0,25МПа.

Пневмораспределители В64 применяют для управления потоком воздуха, газа в пневматических системах. Пневмораспределители используются в автомобильной, авиационной, производственной промышленности, управление приводами, клапанами, двигателями, сборочные ленты, конвейеры, станки, зажимы, цилиндры, кузнечно-прессовые машины.

Виды, каталог пневмораспределителей В64

Пневмораспределители В64 4/2 с условным проходом 10/16/20 мм, двухпозиционные с односторонним или двухсторонним электропневматическим управлением, ручным дублированием, пневмо/пружинным возвратом золотника. Виды, условные проходы, присоединение и маркировки указаны ниже.

Пневмораспределители В64 с односторонним управлением:

• В64-33А-03 – условный проход 10мм, пружинный возврат золотника
• В64-34А-03, В64-34А-05 – проход 16мм, соединение резьба, стыковое, пружинный возврат золотника
• В64-25А-03, В64-25А-05 – Ду 20мм, соединение резьба, стыковое, пневматический возврат золотника

Распределители В64 с двухсторонним управлением:

• В64-13А-03 – условный проход 10мм
• В64-14А-03, В64-14А-05 – проход 16мм, присоединение резьба, стыковое
• В64-15А-03, В64-15А-05 – диаметр 20мм, присоединение резьба, притычное

Пневмораспределители В64 производятся со степенью защиты IP65, режимы работы S1 продолжительный, S2, кратковременный, S3 повторно-кратковременный, климатическое исполнение УХЛ, категория размещения 4.

Технические характеристики четырехлинейных В64

Параметры пневмораспределителей В64 – пропускная способность Кv согласно ГОСТ 14691-69, время включения/выключения, давление, электросхемы, количество срабатываний за минуту, размеры резьбы, вес, давление указаны в таблицах.

Характеристики клапанов В64 с двусторонним управлением указаны в таблице.

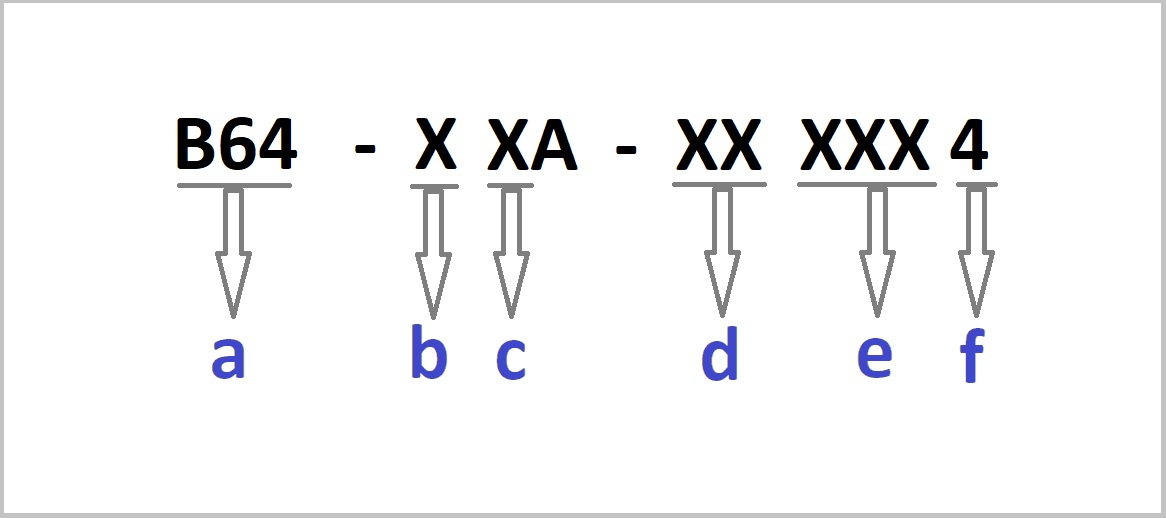

Расшифровка маркировки

Условные обозначения пневмораспределителя В64:

• a – серия пневмораспределителей, 4 – вид управления электропневматическое, дублирование ручное
• b – Способы управления: 1 – двустороннее, 2 – одностороннее с пневмовозвратом, 3 – одностороннее, возврат пружинный
• c – Размеры условного прохода: 3 – 10мм, 4 – 16мм, 5 – 20мм
• d – Соединение пневмолиний: 05 – стыковое (притычное) внизу с плитой, 03 – резьбовое, трубный монтаж сбоку
• e – Климатическое исполнение, УХЛ – районы с умеренным, холодным микроклиматом
• f – Категория размещения 4 – закрытое вентилируемое помещение.

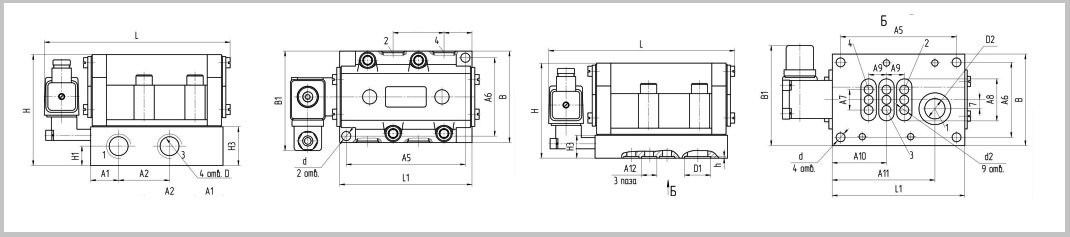

Чертеж

В пневматических клапанах серии B64 потоки сжатого воздуха распределяются парой плоских золотников. Отверстия для прохода воздуха выведены на плоскую обработанную поверхность пластины, по которой движется катушка с канавкой, попарно соединяющей указанные отверстия. Размеры каналов питания, длины, монтажных креплений, прокладок, пружин, уплотнений, катушки, винтов, резьб, пневмолиний, колец, золотника указаны в таблице.

Конструкция, принцип работы

Распределительное устройство пневмораспределителя В64 – плоский золотник. Односторонние В64 в исходном положении удерживают золотником, пружиной давление воздуха в каналах. В клапаны В64 с двухсторонним управлением поршень передвигается в крайнее положение при сменной подаче направляющих сигналов на клапан-пилот. Пневмораспределители В64 4-х линейные, двухпозиционные, пружинным/пневматическим возвратом, электропневматическим управлением оснащены устройством для ручного дублирования электросигналов.

Монтаж, эксплуатация

Купить пневмораспределитель В64 четырехлинейный, двухпозиционный

Пневмораспределители В64 с условным проходом 10мм, 16мм, 20мм двухпозиционные четырехлинейные с пружинным или пневматическим возвратом купить у СЛЭМЗ. Подобрать односторонние распределители – В64-33А, В64-34А, В64-25А, двусторонние – В64-13А, В64-14А, В64-15А. Пневмораспределители В64 с ручным дублированием, новые, производства Украина. Цены пневмораспределителей В64 от 1500 грн. Подберем пневмораспределитель – по напряжению, роду тока, диаметру прохода и технической задаче. У Слобожанского завода можно так же купить запчасти к пневмоклапанам В64 – пластины, золотники/поршни, манжеты, кольца, прокладки, пружины, шайбы.
