Пневмораспределители У71 сдвоенные трехлинейные

Пневмораспределители У71 — это серия пневматических клапанов, применяемых для управления потоком воздуха, газа в пневматических системах. Трехлинейные сдвоенные пневмораспределители У71, Диаметр условного прохода 16мм, 25мм, 40мм. Управление одностороннее электропневматическое, блокировка и возврат пневматические, дублирование ручное. Рабочая среда – очищенный, не грубее класса 10 загрязненности, сжатый воздух с содержанием масла, вязкостью 10-35 мм2/с, температура до 50°С. Ток постоянный, напряжение 24В, 110В, давление 0,25МПа до 1,0МПа.

Пневмоклапаны У71-2 производят согласно ГОСТ 5.1861-73. Пневмораспределители используются в автомобильной, авиационной, производственной промышленности, управление приводами, клапанами, сборочными лентами, конвейерами, станками, зажимы, цилиндры, кузнечно-прессовые машины.

Каталог пневмораспределителей У71

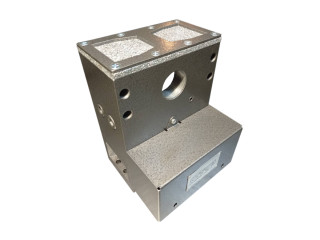

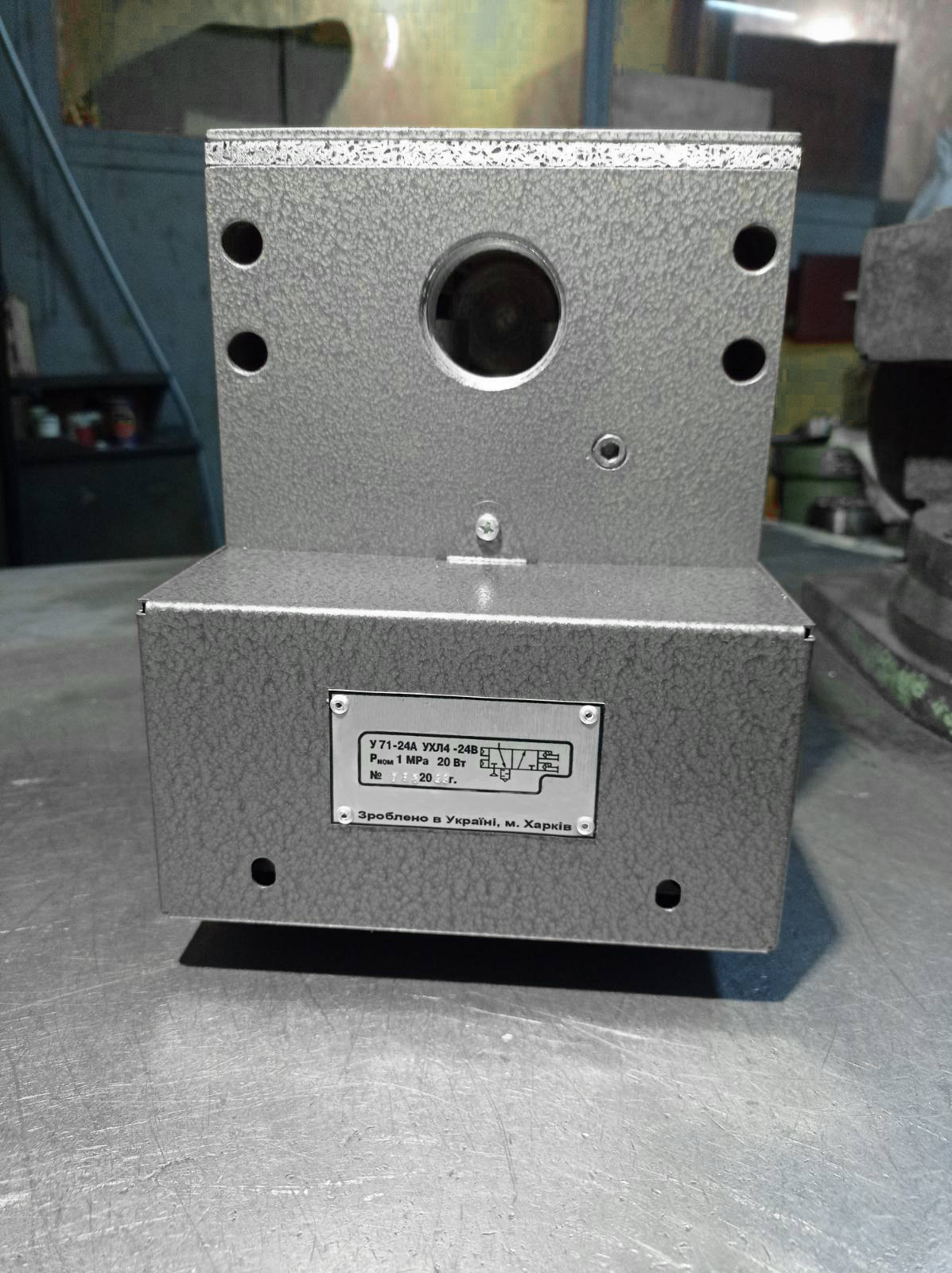

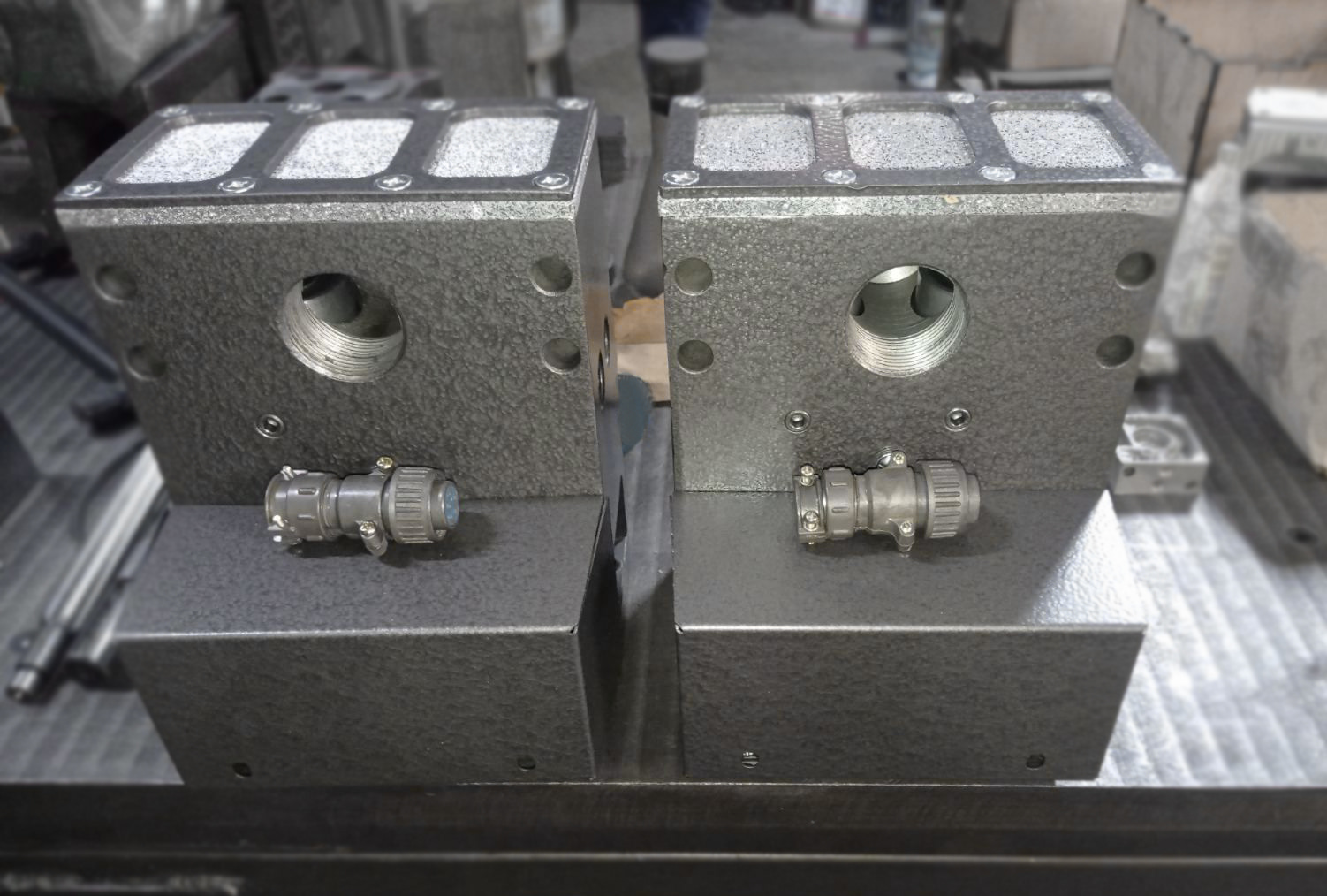

Пневмораспределители 3/2 сдвоенные с пневматической блокировкой У71 изготавливаются с пневматической блокировкой, ручным дублированием и электропневматическим односторонним возвратом.

Виды клапанов У712А:

• У71-22А – условный проход 16мм
• У71-24А – условный проход 25мм
• У-7126А – условный проход 40мм

Распределители У71 производятся со степенью защиты IP20, режимы работы S1 продолжительный, S2, кратковременный, S3 повторно-кратковременный, климатическое исполнение УХЛ.

Характеристики пневматических клапанов

Параметры пневмораспределителей У712А – пропуская способность согласно ГОСТ14691-69, время включения/выключения, остаточное давление, электросхемы, количество срабатываний за минуту, размеры резьбы, вес, давление указаны в таблице.

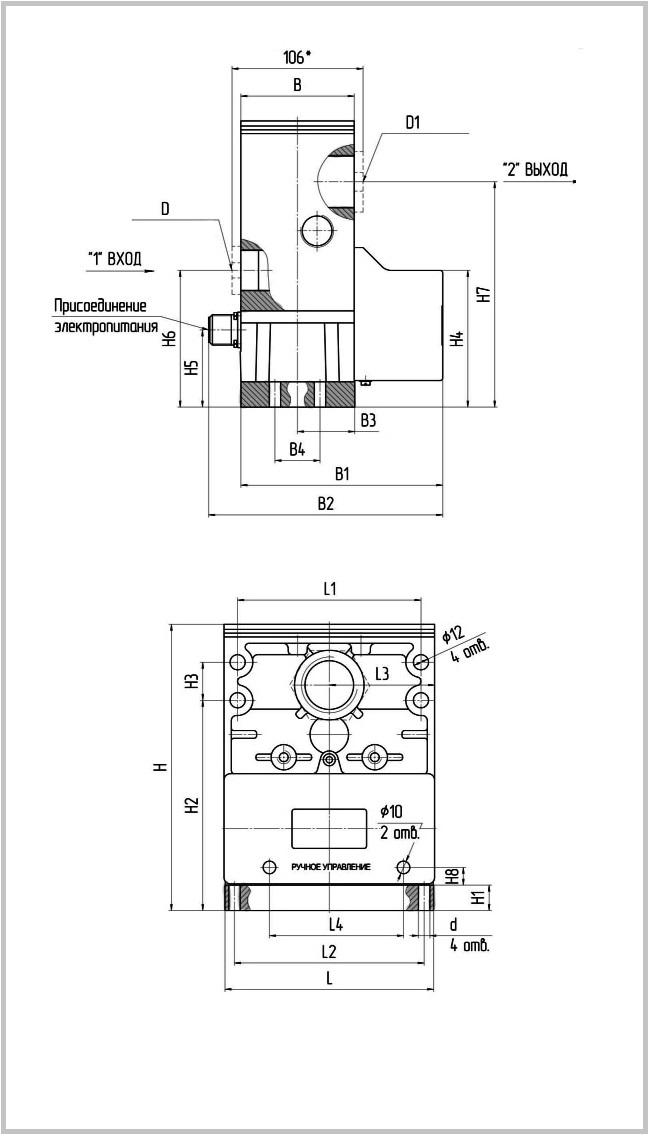

Чертеж, электросхема пневмораспределителей У71

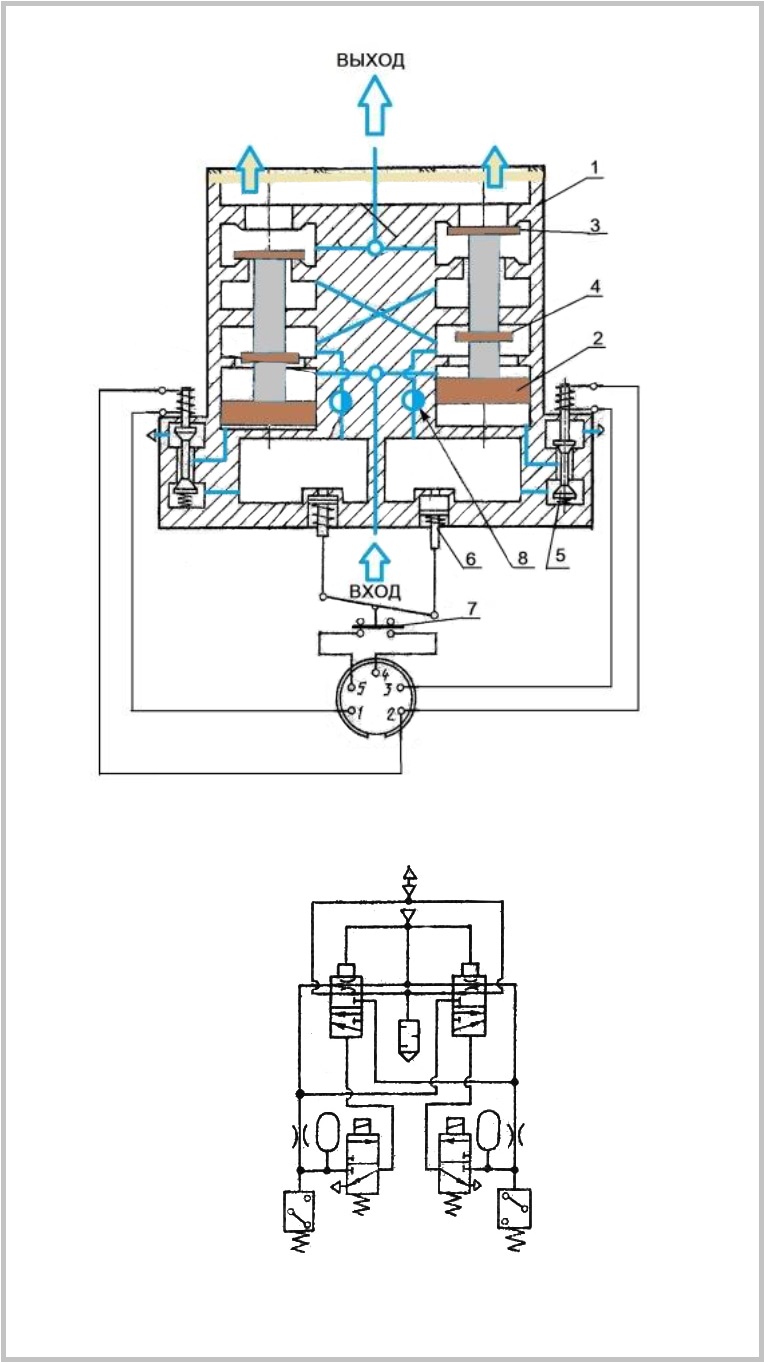

Сдвоенные 3-х линейные с пневматической блокировкой, односторонним электропневматическим управлением, пневмо возвратом, ручным дублированием распределители У71. Конструкция из перемещаемых внутри корпуса перемычек, под действием пневмо/электроуправления. Каналы соединяются с перемычками в распределительный механизм для определения направления движения сжатого воздуха по системе. Размеры клапанов, цилиндров, присоединений питания, электросхема, резьб, отверстий крепления указаны в таблице.

Устройство, конструкция

Распределители У71-22А, У71-24А, У71-26А изготавливаются из двух соединенных клапанных секций. Трехлинейные сдвоенные клапаны управляются сервомеханизмами – электропневматическими клапанами. Работа секций регулируется трехлинейным распределителем с электромагнитами, напряжение пневмоклапанов 24Вольта или 110Вольт, тип тока постоянный. Составляющие распределителей У71, электросхемы, пневмосхемы, глушительные пластины в таблице.

Принцип работы

Пневмораспределители У71 сдвоенные, трехлинейные - современный аналоги устаревших моделей пневмоклапанов. Таблица соотвествия и замены распределителей серии 3МП приведена ниже.

Монтаж, эксплуатация

Паспортные параметры эксплуатации пневмоклапанов У71:

• Степень защиты IP20
• Виброустойчивость, вибропрочность – ІІІ степень жесткости
• Климатическое исполнение УХЛ – районы с умеренным климатов
• Режим работы S1 продолжительный, S2, кратковременный, S3 повторно-кратковременный
• Допуски изменения напряжения до 10% от номинального
• Присоединение с резьбой «Вход»/«Выход»: К1/2”/К3/4", К1”/К1¼", К1½"/К2”
• Постоянный ток, напряжение 24В, 110В
• Температура рабочей среды до 50°С
• Время задержки, несогласования электросигналов секций не более 0,05с
• Невозможность повторного включения с одной не выключенной секцией

Цены распределителей У71

На рынке промышленного оборудования Украины присутствуют пневмораспределители бу, восстановленные, новые, отремонтированные, но с гарантией. Цены пневмораспределителей У71 новых, с паспортом, сертификатом и гарантией в таблице.
