Червячный редуктор


Испытания перед отправкой
Редуктор 2Ч-40 | Ч-40
Испытания перед отправкой
Редуктор 2Ч-63 | Ч-63
Испытания перед отправкой
Редуктор 2Ч-80 | Ч-80
Редуктор 2Ч-80 | Ч-80

от 11600 грн.

Испытания перед отправкой
Редуктор NMRV 030
Редуктор NMRV 030

от 3210 грн.

Испытания перед отправкой
Редуктор РЧН-120
Испытания перед отправкой
Редуктор РЧН-180
Испытания перед отправкой
Редуктор РЧП-120
Испытания перед отправкой
Редуктор РЧП-180
Испытания перед отправкой
Редуктор Ч-100
Редуктор Ч-100

от 9800 грн.

Испытания перед отправкой
Редуктор Ч-125
Редуктор Ч-125

от 12500 грн.

Испытания перед отправкой
Редуктор Ч-160
Редуктор Ч-160

от 13800 грн.

Испытания перед отправкой
Редуктор NMRV 040
Редуктор NMRV 040

от 4080 грн.

Испытания перед отправкой
Редуктор NMRV 050
Редуктор NMRV 050

от 4940 грн.

Испытания перед отправкой
Редуктор NMRV 063
Редуктор NMRV 063

от 5940 грн.

Испытания перед отправкой
Редуктор NMRV 075
Редуктор NMRV 075

от 5736 грн.

Испытания перед отправкой
Редуктор NMRV 090
Редуктор NMRV 090

от 9410 грн.

Испытания перед отправкой
Редуктор NMRV 110
Редуктор NMRV 110

от 15590 грн.

Испытания перед отправкой
Редуктор NMRV 130
Редуктор NMRV 130

от 17880 грн.

Испытания перед отправкой
Редуктор NMRV 150
Редуктор NMRV 150

от 27670 грн.

Показано с 1 по 19 из 19 (всего 1 страниц)
Червячный редуктор

Червячный редуктор - это механизм с зубчато-винтовой передачей для преобразования крутящего момента и снижения угловой скорости привода. Типы исполнения червячной пары - глобоидные, цилиндрические. Передаточные числа 8/10/12,5/16/20/25/31,5/40/50/63/80 - Ч, 2Ч, РЧУ, РЧН, РЧП, NMRV одноступенчатые червячные редукторы. Двухступенчатые Ч2 с передатками 64, 80, 100, 128, 160, 200, 256, 320, 400, 512, 640, 800, 1000, 1280, 1600, 2016, 2560, 3200, 4000, 5040, 6400. Производство согласно ГОСТ 16162-93.

Червячные редукторы изготавливаются в алюминиевых и чугунных корпусах, лапы литые или съемные. Принцип работы в передачи вращения за счет зацепления червячного вала (винта) с косозубым зубчатым колесом. Червяк выполнен из стали, шестеренное колесо – бронза БрОФ или БрАЖ. Предназначены для эксплуатации в повторно-кратковременных или средних режимах работы. Редукторы червячные служат приводом оборудования в сельском хозяйстве, кинематических системах управления машинами и агрегатами, вспомогательных механизмах прокатного оборудования, лебедках.

Каталог

В каталоге червячных редукторов таблицы технических характеристик, крутящий момент, допустимые радиальные нагрузки, передаточные числа, вес, КПД. Паспортные данные одноступенчатых, двухступенчатых редукторов с червячной передачей.

Одноступенчатые червячные редукторы

Червячные редукторы одноступенчатые Ч, 2Ч, РЧУ, РЧН, РЧП с передаточными числами 8-80. Одноступенчатые червячные редукторы:

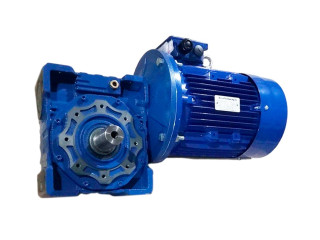

Редуктор NMRV

Редуктор NMRV – компактные современные червячные редукторы. Крепление в любом положении червяка, крутящий момент 9-1686 Нм, передаточные числа 5-10. Производство, комплектуемые двигатели и посадочные отверстия фланца по стандартам DIN. Аналоги Турции и Китая маркируются PRV, RV, PMRV.

Редуктор Ч

Редуктор Ч - одноступенчатый червячный редуктор. Корпус чугун, лапы литые, монтаж червяка над/под колесом, в любом положении. Номинальный крутящий момент 292-1600 Нм. Уровень шума 80 дБА, плавная передача вращения. При непрерывном продолжительном режиме работы комплектуется вентилятором охлаждения.

Редуктор 2Ч

Редуктор 2Ч – это малогабаритный, алюминиевый, усовершенствованная модель редуктора Ч, РЧУ. Крутящий момент 20-280 Нм, работа с большими радиальными нагрузками. Лапы съемные, винт стальной, бронзовое колесо. Исполнение валов – конусные, цилиндрические, полые шлицевые или шпоночные. Комплектуются двигателями для мотор-редукторов 2МЧ.

Редуктор РЧН РЧП ЧГ

Редуктор РЧН, РЧП – правое направление винта, угловой, передатки 12-51, крутящий момент 1250-1700 Нм. Редуктор РЧН червяк над колесом, РЧП – винт под колесом.

Редуктор ЧГ – механизм с глобоидной зубчатой передачей для высоких радиально- консольных нагрузок. Венец глобоидного колеса бронзовый, червячный вал стальной.

Технические характеристики одноступенчатых червячных редукторов
Тип червячного редуктора Одноступенчатый редуктор червячного типа
Маркировка Паспортные характеристики
Передаточные числа Крутящий момент, Нм КПД Вес, кг
NMRV, RV NMRV30 7,5-100 9,54 0,62-0,90 1,2
NMRV40 19-60 2,3
NMRV50 34-113 3,5
NMRV63 74-200 6,2
NMRV75 100-299 9
NMRV90 170-608 13
NMRV110 306-945 35
NMRV130 348-1545 48
NMRV150 698-1426 84
Ч Ч-100 8-80 360-250 0,81-0,37 45
Ч-125 650-1000 80
Ч-160 1300-2000 180
2Ч-40 8-80 25-40 0,9-0,61 9
2Ч-63 90-150 16
2Ч-80 200-280 25
РЧН, РЧП РЧН-120 10,33-39 1250-1700 0,88-0,74 62
РЧП-120
РЧН-180 12,33-51 0,89-0,74 177
РЧП-180
ЧГ ЧГ-63 10-63 80-150 0,68-0,8 18
ЧГ-80 150-300 30
ЧГ-100 320-550 50
ЧГ-125 600-1000 92
ЧГ-160 1200-2100 160

Двухступенчатые

Двухступенчатый редуктор Ч2

Двухступенчатые червячные редукторы Ч2 монтируются из двух редукторных частей с переходным фланцем. Передатки 100-6400, крутящий момент 240-2400 Нм. Двухступенчатые червячные редукторы Ч2 выдерживают высокие радиально-консольные нагрузки. Предназначены для снижения частоты вращения мотора до 0,22 об/мин.

Двухступенчатый редуктор с зубчатым зацеплением

Маркировка червячного редуктора

Технические параметры

Диапазон передаточных чисел

Крутящий момент, Нм

Радиальная нагрузка, Н

КПД

Масса, кг

Ч2-40

100-6400

28-40

300

0,9-0,61

30

Ч2-63

90-150

1200

43

Ч2-80

190-280

2400

50

Ч2-100

400-520

5000

75

Ч2-125

800-1000

8000

108-120

Ч2-180

1400-2000

15000

176

Фото

фото червячного редуктора
червячный редуктор киев
червячные одноступенчатые редукторы на складе

Конструкция, чертеж червячного редуктора

Конструкция червячного редуктора – бронзовое колесо, червячный вал, вал колеса, корпус, фланец, муфта, крышки. Колесо изготавливают из литейной оловянно-фосфористой бронзы БрОФ или алюминиево-железной бронзы БрАЖ. Бронзовое колесо производят методом наплавки и нарезания зубьев либо напрессовывания бронзового венца на стальную сердцевину. Нарезка зуба выполняется методом радиальной подачи для нарезки однозаходных червяков, тангенциальная подача – многозаходные колеса. По количеству зубьев на колесе и количеству заходов червяка, можно определить передаточное число.

Чертеж устройства редуктора с зубчато-винтовой передачей

  • 1. Корпус
  • 2. Крышка
  • 3/11/12 Болт
  • 4. Быстроходный вал
  • 5. Тихоходный вал
  • 6. Колесо
  • 7/8 Конический роликоподшипник
  • 9. Накладная крышка
  • 10. Стакан
  • 13/14 Сальники, манжеты
  • 15. Винт
  • 16. Крыльчатка
  • 17. Кожух крыльчатки
  • 18. Пружинное колесо
  • 19. Маслоуказатель
  • 20. Отдушина
  • 21. Пробка
  • 22. Съемные лапы
  • 23/24 Прокладка
  • 25. Ребра охлаждения

Схемы сборки

Монтаж схемы сборки тихоходного быстроходного вала

Монтаж с оборудованием червячного редуктора зависит от конструктивного способа монтажа и схемы сборки. Сборка 56 предполагает полый тихоходный вал креплением под шпонку или шлицы. При монтаже регулировку осевого люфта подшипников входного и выходного валов производят наборами прокладок между крышками и корпусом.

Принцип работы

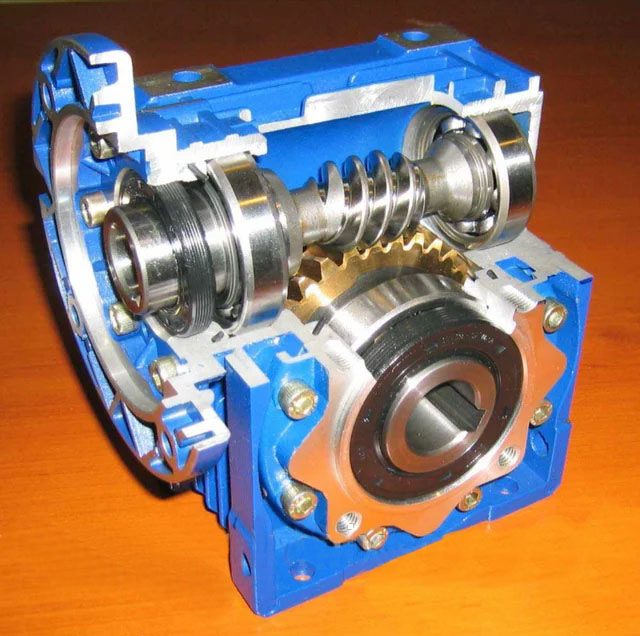

Конструкция редуктора с червячной парой зубчатым зацеплением венцом

Метод работы червячного редуктора содержится в сцеплении зубьев вала и колеса, оси скрещены под углом 90°. Червяк - винт с нарезанной резьбой, с трапецеидальным профилем. Червячное колесо с косыми зубьями. При вращении червячного вала происходит перемещение витков его резьбы по оси, а зубья червячного колеса вращаются в идентичном направлении.

Технические характеристики червячных редукторов

Рабочие параметры червячного редуктора:

  • Внешняя среда неагрессивная, невзрывоопасная, содержание непроводящей пыли до 10мг/м3
  • Частота включений и остановок < 60 в час
  • Периодические остановки
  • Реверсивное вращение вала червяка
  • Частота вращения входного вала 1500 об/мин
  • Вращение выходного вала в любую сторону
  • Нагрузка постоянная, переменная, в пределах номинального крутящего момента
  • Климатическое исполнение У3, Т2 согласно ГОСТ 15150-69

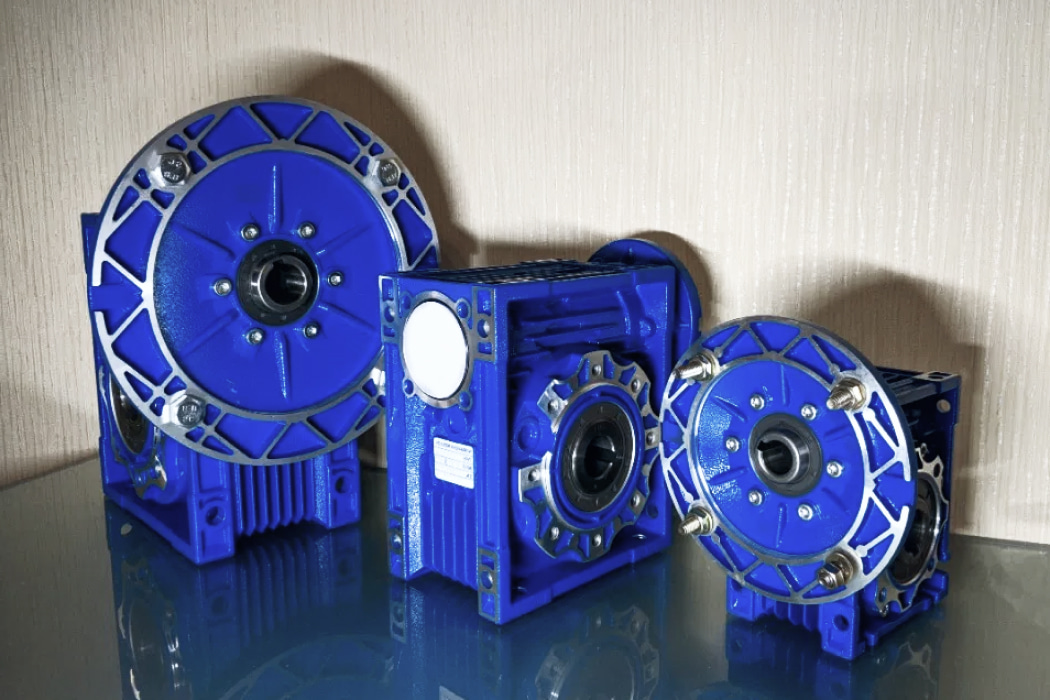

Червячные редукторы НМРВ

Причины неисправностей

Неисправности червячного редуктора

Причины

Рекомендации по устранению

Признаки поломки

Неравномерные резкие стуки, повышенная вибрация

Несоосность валов редуктора и привода

Отбалансировать оборудование, затянуть фундаментные болты

Повреждены зубья колеса, витки червяка

Замена либо регулировка червячной пары, подшипников

Износ подшипников, повреждения, не отрегулированы

Перегрев редуктора

Заедание в зацеплении колеса и витков вала

Снизить нагрузку до приработки колеса

Отсутствие смазки/масла

Долить масло, заменить на рекомендуемое

Нагрузка на редуктор превышает допустимую

Привести уровень нагрузки до нормированной

Недостаточное охлаждение

Очистить, удалить загрязнения

Течь масла по плоскостям прилегания крышек к корпусу, через манжеты или трещины в корпусе

Нет притока воздуха в редуктор через дренажное отверстие масломерной иглы или отдушину пробки

Выкрутить иглу, пробку, промыть керосином, продуть сжатым воздухом

Ослаблена затяжка болтов

Затянуть болты, заменить манжету, уплотнение

Нет пружины или повреждены рабочие кромки манжет

Механическое повреждение корпуса

Заварить трещины, заменить корпус

Выбор червячного редуктора – преимущества и недостатки

Преимущества червячного редуктора:

  • Диапазон передаточных чисел, одноступенчатые до 80, двухступенчатые 6400
  • Низкий уровень шума
  • Плавная работоспособность
  • Компактный, малогабаритный
  • Самоторможение – торможение ведомого вала
  • Высокая кинематическая точность

Недостатки редукторов с червячным зацеплением:

  • Низкий КПД из-за потери энергии при трении, сцеплении зубьев
  • Невозможность агрегатации с двигателями мощностью свыше 55 кВт
  • Выработка до 10000 часов, «слизание» зубьев
  • Перегрев редуктора

Для длительного режима эксплуатации и высокого КПД рекомендуется выбирать редуктор с низкими передатками до 25. 31,5-80 не подходят для непрерывной работы из-за нагрева.

Рекомендованные масла

В таблице указаны рекомендованные марки масел, смазок червячных редукторов. Универсальной смазкой для червячной передачи является Транссол 100. При использовании нелигированных масел, требуется снижения допустимых нагрузок на 15%. Количество заливаемого масла зависит от расположения червячной пары.

Группа смазки

Нелегированные масла

Легированные масла

Марка масла

Вязкость при 100ºС

Марка масла

Вязкость при 100ºС

1

АС3Пп-10 ТУ38 101267-72

10

-

-

АС3п-6 ТУ38 10111

6

-

-

2

ИГП-114 ТУ-38 101413-78

15

МС-20 ГОСТ 21743-76

20

3

ИГП-152 ТУ-38 101413-78

20

МС-20 ГОСТ 21743-76

20

Цилиндровое 52 ГОСТ 6411-76

52

4

ИГП-182 ТУ-38 101413-78

24

Цилиндровое 52 ГОСТ 6411-76

52

Купить червячный редуктор

Цена червячного редуктора зависит от качества – материала корпуса, используемой бронзы с примесями или оловянно-фосфористой, наличия вентилятора, передаточного числа, специфического исполнения, расположения валов. Слобожанский завод подберет по крутящему моменту, передаточному числу, количеству оборотов выходного вала одноступенчатый/двухступенчатый червячный редуктор. Купить редуктор с червячной передачей с ценой от 3000 грн, БУ – 1800 грн.

На базе механического редуктора комплектуем червячные мотор-редукторы с двигателями. Ремонтируем корпуса, ступени, вал-шестерни, устранение зазоров, люфтов. Купить червячный редуктор по заводской цене с паспортом и гарантией от 12 месяцев.
