Цилиндрические редукторы
Цилиндрический редуктор – это промышленный редукционный механизм с цилиндрическим типом зубчатых колес. Применяются для преобразования крутящего момента за счет уменьшения частоты вращения привода. По своей конструкции классифицируются на одноступенчатые, двухступенчатые, трехступенчатые, горизонтальные, вертикальные, узкого и широкого типа.
Каталог
Устройство и конструкция

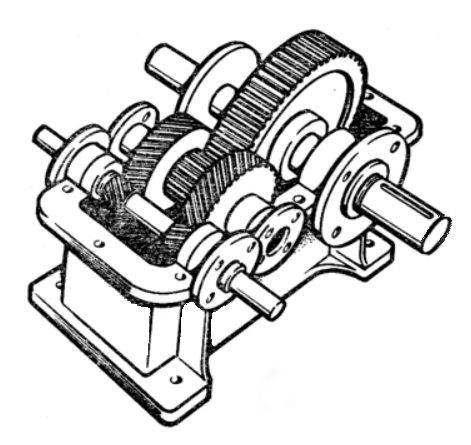

Цилиндрический редуктор представляет цилиндрическую зубчатую передачу с прямозубым, косозубым или шевронным зацеплением помещённую в металлический корпус. В зависимости от завода производителя, корпус цилиндрического редуктора может быть выполнен из чугуна, алюминия, литой или сварной. Опорами валов служат подшипники качения, устанавливаются в специальные посадочные места в корпусе. Для регулировки осевых зазоров применяются специальные регулировочные кольца и крышки. Смазка механизма редуктора производится разбрызгиванием или картерным способом.
Варианты сборки и исполнения концов выходных валов регламентируются ГОСТ 20373-74.
Исполнение валов зависит от модели цилиндрического редуктора, могут производится с цилиндрическими, коническими, полыми шлицевыми или шпоночными валами, или в виде части зубчатой муфты.
Наиболее востребованные схемы сборки – 11,12,21,22. Ниже приведены все варианты сборок.
Сборочный чертеж и спецификация
- Корпус редуктора
- Крышка редуктора
- Винт
- Крышка-отдушина
- Винт
- Отжимной винт
- Пробка контроля масла
- Сливная пробка
- Вал-шестерня
- Подшипник
- Манжетный уплотнитель
- Крышка подшипника
- Зубчатое колесо
- Крышка подшипника
- Металлическая прокладка
- Выходной вал
- Шпонка
- Подшипник
Виды и типы
Цилиндрические редукторы наиболее популярные, нашли свое применение во всех видах промышленности и сельского хозяйства. Каждый из типов и видов имеет разный технические характеристики и свою сферу применения.
Цилиндрические редукторы классифицируются по:
Количеству ступеней – одноступенчатые, двухступенчатые, трехступенчатые, многоступенчатые.
Расположению осей – с параллельными осями, соосные
Типу зубьев и зацеплению – косозубые, прямозубые, шевронные, с зацеплением Новикова
Типу шестеренных колес – узкие, широкие
Расположению при монтаже – горизонтальные, вертикальные, наклонные
Обозначение и расшифровки маркировки
Фото
Назначение и сфера применения
Каждый из видов цилиндрических редукторов имеет особенности конструкции и свою сферу применения. Ниже рассмотрим основные сферы применения по типам
Одноступенчатые – для привода насосов, воздуходувок, компрессоров, элеваторов, питателей, прессов, мельниц и других механизмов, требующих не большое снижение частоты вращения электродвигателя
Двухступенчатые горизонтальные – транспортеры, подъёмники, механизмы передвижения кранов, толкатели, дробилки, генераторы, прокатных станков, лебедки, ленточные конвейеры и другого промышленного оборудования.
Трехступенчатые – применяются во всех сферах промышленности и сельского хозяйства в приводах тихоходного оборудования, где требуются редукторы с передаточными числами от 31,5 до 200.
Вертикальные – предназначены для работы в приводах передвижных механизмов кранов и кран-балок
Расчет
Для правильного подбора и расчета цилиндрического редуктора, нужно знать такие параметры:
- Режим работы – продолжительный, кратковременный, средний
- Номинальный крутящий момент
- Радиально консольные-консольные нагрузки
- Передаточное число
Исходя из этих технических характеристик, вы сможете осуществить подбор цилиндрического редуктора с помощью нашего каталога. В случае возникновения сложность – обратитесь за помощью к экспертам СЛЭМЗ.
Ремонт
В связи с трением между деталями передач и воздействию радиально-консольных и других нагрузок на рабочие органы редуктора, происходит естественный износ запчастей и разного рода неисправности. Слобожанский электромеханический завод выполняет ремонт цилиндрических горизонтальных и вертикальных редукторов.
В перечень ремонтных работ входит:
- Диагностика – определение неисправностей и причины их появлений;
- Разборка и замена изношенных запчастей – колес, вал-шестерней, подшипников
- Очистка от грязи, пыли и коррозии;
- Устранение сколов и трещин в деталях передач – наплавкой с последующей механической обработкой;
- Сборка
- Покраска
- Обкатка новых деталей передач
Неисправности
Название неисправности |
Вероятная причина неисправности |
Варианты устранения неисправности |
Неравномерный шум при работе |
Поломка или износ зубьев шестерней |
Заменить колесо, вал-шестерню |
Механические примеси в масле |
Заменить или профильтровать масло |
|
Повышенный равномерный шум |
Недостаток смазочных материалов |
Измерить уровень масла |
Нарушена регулировка зазоров подшипников |
Отрегулировать подшипники |
|
Течь масла |
Избыток смазывающих материалов |
Измерить уровень масла |
Засорена отдушина дренажного отверстия |
Прочистить либо промыть керосином дренажное отверстие |
|
Ослаблены болты корпуса редуктора |
Подтянуть болты |
|
Износ или брак уплотнения |
Поменять уплотнение |
|
Нагрев в подшипниковой зоне |
Недостаток смазки или высокая вязкость масла |
Проверить объём масла либо заменить на подходящее для данного типа передач |
Крышки подшипников перетянуты |
Провести регулировку крышек подшипников |
|
Количество оборотов первичного вала превышает норму |
Понизить количество оборотов до допустимых |
|
При запуске редуктора, валы не вращаются |
Высокая вязкость масла |
Залить масло согласно паспорта |
Недостаточная мощность электродвигателя |
Заменить электродвигатель |
|
На валах нет шпонки |
Поставить шпонку |
|
Повышенная вибрация |
Перекос валов редуктора относительно двигателя либо исполняющего механизма |
Устранить несоосность |
Низкая жесткость фундамента |
Укрепить или заменить фундамент |
Купить
Купить цилиндрический редуктор узкого типа в Харькове, Вы можете, обратившись в компанию СЛЭМЗ. Наши специалисты сориентируют по стоимости и наличию. Подберут редуктор нужных технических характеристик исходя из задач, стоящих перед заказчиком, по оптимальной цене.
Цена
В зависимости от выбранной модели, цена на цилиндрический редуктор может варьироваться. Чтобы не допустить ошибки и не переплатить за не нужные сверхмощнастя, свой выбор стоит доверить профессионалам. ООО СЛЭМЗ занимается продажей и поставками редукторов общепромышленного назначения по всей Украине.
