Зубчатая муфта МЗ

Зубчатая муфта МЗ

Зубчатая Муфта МЗ - это компенсирующее устройство для соединения соосных валов. Устройство общепромышленного назначения. Предназначена для передачи крутящего момента (1000 - 270000 Нм) от электродвигателя к редуктору на кранах, лебедках и тд. Компенсирует отклонения осей, перекос и смещение валов. Состоит из двух жестко соединенные полумуфт с подвижными зубчатыми втулками.

Заправка смазки ЦИАТИМ - 203 ГОСТ 8773 через отверстие с резьбой в обойме муфты МЗ. Изготавливаются из сталей марок 40, 45. Увеличение износоустойчивости достигается путём закалки зубьев высокочастотным электрическим током. Размеры отверстий, приводятся в соответствие с диаметром соединяемых валов, с помощью токарной обработки. Чертеж, габариты, конструкция соответствуют ГОСТ 5006-94.

Каталог с таблицей технических характеристик

Технические требования к зубчатым муфтам стандартизированы, указаны в паспорте. В таблице указаны основные характеристики - крутящий момент, частота вращения, количество зубьев, масса.

Обозначение зубчатых муфт

Технические характеристики МЗ

Номинальный крутящий момент, Н*м

Допустимая частота вращения, об/мин

Модуль, мм

Количество зубьев, шт

Масса, кг

Обозначение по ГОСТ 5006-94

MЗ-1

1000

6300

2,5

30

11

1-1000-1-У2

MЗ-2

1600

5000

2,5

38

15

1-1600-1-У2

2500

4500

3

36

17

1-2500-1-У2

MЗ-3

4000

4000

3

40

25

1-4000-1-У2

MЗ-4

6300

3350

3

48

41

1-6300-1-У2

MЗ-5

10000

2800

3

56

57

1-10000-1-У2

MЗ-6

16000

2500

4

48

80

1-16000-1-У2

MЗ-7

25000

2120

4

56

110

1-25000-1-У2

MЗ-8

31500

1900

4

62

173

1-31500-1-У2

MЗ-9

40000

1700

6

46

200

1-40000-1-У2

MЗ-10

63000

1400

6

56

282

1-63000-1-У2

MЗ-11

71000

1250

8

48

376

1-71000-1-У2

MЗ-12

100000

1130

8

54

531

1-100000-1-У2

MЗ-13

150000

1000

10

48

739

1-150000-1-У2

MЗ-14

200000

900

10

54

933

1-200000-1-У2

MЗ-15

250000

800

10

58

1288

1-25000-1-У2

Типоразмеры зубчатой муфты МЗ подбираются по диаметру вала, крутящему моменту. В стандартном исполнении М3 поставляются с отверстием чернового диаметра под расточку.

Чертеж размеров зубчатой муфты МЗ

Чертеж зубчатой муфты МЗ габаритные размеры

Зубчатая муфта МЗ

Габаритные размеры

Диаметр черновой (d)

D

D1

D2

L

b

С

под расточку

min

max

MЗ-1-H20

19

20

40

165

110

60

115

55

2,5

MЗ-2-H30

29

30

55

180

132

80

145

70

2,5

34

35

60

185

145

85

155

75

2,5

MЗ-3-H40

39

40

65

210

160

100

175

85

2,5

MЗ 4-H45

44

45

80

250

185

120

215

105

2,5

MЗ-5-H50

49

50

100

280

210

140

240

115

5

MЗ-6-H60

59

60

120

320

240

150

260

125

5

MЗ-7-H65

69

70

140

350

270

180

290

140

5

MЗ-8-H80

79

80

150

380

300

200

330

160

5

MЗ-9-H90

89

90

160

430

340

220

340

165

5

MЗ-10-H110

109

110

200

490

400

270

370

180

5

MЗ-11-H120

114

115

220

545

445

300

410

200

5

MЗ-12-H140

134

135

250

590

490

340

490

240

5

MЗ 13-H160

154

155

280

680

555

380

530

260

7,5

MЗ-14-H180

174

175

320

730

610

420

567

280

7,5

MЗ-15-H200

194

195

350

780

660

480

647

320

7,5

Конструкция, ГОСТ

В конструкцию муфты МЗ входят две полумуфты, состоящие из втулки и обоймы. В Украине производятся исходя из ГОСТ 5006-55 (общего назначения), ГОСТ 5006-94. На обоймы устанавливаются крышки с манжетами. Соединяемые валы запрессовываются в отверстия зубчатых втулок. Зубья венцов входят в зацепление с зубьями обойм. Используются в крановых конструкциях, лебедках, редукторах.

1, 2 - полумуфты с наружными зубьями;

3, 4 - обоймы;

5 - болты;

6 - отверстие для подвода смазки.

Конструкция зубчатой муфты МЗ чертеж

Монтаж на вал двигателя выполняется с помощью горячей или холодной посадки. От сползания ступицу предохраняет подгонная шайба с гайкой. Разбег ступицы ограничен упорным кольцом. Зубчатый венец ступицы находится в зацеплении с зубчатым сектором гильзы.

Изготовление исполнения втулок зубчатых муфт МЗ:

  1. С цилиндрическими отверстиями для коротких концов валов по ГОСТ 12080;
  2. С коническими отверстиями для коротких концов валов по ГОСТ 12081 для типов 1; 3, имеющих разъемную либо неразъемную обоймы.

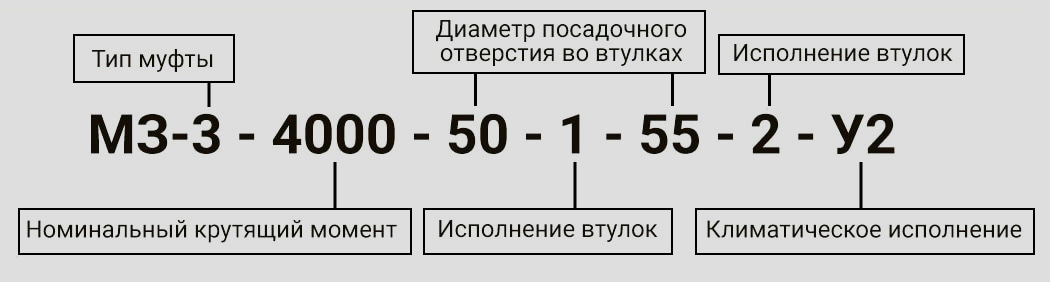

Обозначение маркировки

Условное обозначение имеет сокращенное название типов МЗ или МЗП, исполнение применяемой втулки, диаметр посадочного отверстия во втулках и номинальный крутящий момент.

Маркировка обозначения защитной муфты МЗ

Цены производителя в Украине

В Украине продают новые зубчатые муфты МЗ от производителя, также пользуются спросом складского хранения, после ремонта БУ. Стоит учесть, что работа на высоких крутящих моментах подвергает устройство к быстрому износу. В свою очередь, БУ и избыточный износ МЗ послужит поломке дорогостоящего оборудования, а также угрозе жизни человека.

Определение износа конструкции зубчатой муфты МЗ:

  • недостаточная надежность пары трения;
  • коррозия;
  • поломка зубьев;
  • окисление;
  • схватывание первого рода;
  • абразивный износ.

Конструкция устройства механизма зубчатой муфты МЗ

Покупка зубчатой муфты МЗ

Для обеспечения длительной, качественной работы, рекомендуем покупать новые зубчатые муфты МЗ. Из-за многих факторов, влияющих на стоимость, наличие складских вариантов, цены могут меняться в диапазоне 1250 грн - 146000 грн. Точный прайс-лист на зубчатые муфты МЗ и МЗП с актуальными ценами предоставим по техническому запросу.


Испытания перед отправкой
Зубчатая муфта МЗ-1 / МЗП-1
Испытания перед отправкой
Зубчатая муфта МЗ-7 / МЗП-7
Испытания перед отправкой
Зубчатая муфта МЗ-8 / МЗП-8
Испытания перед отправкой
Зубчатая муфта МЗ-10 / МЗП-10
Испытания перед отправкой
Зубчатая муфта МЗ-11 / МЗП-11
Испытания перед отправкой
Зубчатая муфта МЗ-12 / МЗП-12
Испытания перед отправкой
Зубчатая муфта МЗ-13 / МЗП-13
Испытания перед отправкой
Зубчатая муфта МЗ-14 / МЗП-14
Испытания перед отправкой
Зубчатая муфта МЗ-15 / МЗП-15
Испытания перед отправкой
Зубчатая муфта МЗ-2 / МЗП-2
Испытания перед отправкой
Зубчатая муфта МЗ-3 / МЗП-3
Испытания перед отправкой
Зубчатая муфта МЗ-4 / МЗП-4
Испытания перед отправкой
Зубчатая муфта МЗ-5 / МЗП-5
Испытания перед отправкой
Зубчатая муфта МЗ-6 / МЗП-6
Испытания перед отправкой
Зубчатая муфта МЗ-9 / МЗП-9
Испытания перед отправкой
Зубчатая муфта МЗП
