Кульовий кран 11с36п Ду125 Pn16
Купити з доставкою по Україні
Точні ціни та допомога у консультанта
| Модель: | 11c36п Ду125 Pn16 |
| Тип: | Стальной, фланцевый |
| Умовний діаметр, Ду: | |
| Розташування: | Харьков, Украина |
| Габарити (ДхШхВ): | 325×245×169 мм |
| Вага: | 24 кг |
| Гарантія: | 12 месяцев |
| Наявність: | Є в наявності |
Кульовий кран 11с36п Ду125 Pn16 – фланцевий сталевий кран із умовним діаметром Dn125 мм, тиском Ру 16 Бар. Пристрій повнопрохідний 125/125 мм. Вага (маса) із паспорта – 24,7 кг. Характеристики згідно з ГОСТ, ТУ У 29.1-23392043-001. Аналоги за розмірами (габаритами) - 11С38П, 11С33П. Ціна кульового крана 11с36п Ду-125 в Україні стартує від 9246 грн, залежно від виробника. Комплектність - кульовий кран 11с36п Ду-125 Ру16, паспорт, інструкція з експлуатації (керівництво), ручка. Призначення для води, газу, нафтопродуктів, інертних газів.
Технічні характеристики кульового крана 11с36п Ду125 Pn 16 фланцевого
Технічні характеристики кульового крана 11с36п Ду125 – параметри робочого середовища, пристрій та запчастини, креслення з габаритними розмірами, вага, аналоги та модифікації, паспорт, інструкція та посібник з експлуатації, виробники та ціна кульового крана 11с36п DN125 Pn16.
|
Параметри фланцевого крана |
Технічні характеристики кульового крана 11с36п Ду125 Pn16 сталевого |
|
|
Умовний діаметр, |
мм |
125 |
|
дюйм |
5 |
|
|
Діаметр проходу, мм |
125 |
|
|
Тиск |
МПа |
1,6 |
|
кгс/см² |
16 |
|
|
Бар |
||
|
Клас герметичності (ДСТУ EN 12266-1:20125) |
А (відсутність протікання) |
|
|
Температура робочого середовища, °С |
-35...+180 |
|
|
Кліматичне виконання |
УХЛ1 |
|
|
Управління |
Ручне (рукоятка, важіль) |
|
Аналоги та модифікації кульового крана 11с36п Ду125:
- 11с336п з редуктором;
- 11с936п з електроприводом;
- 11с38п Ду-125/125;
- 11с33п Dn125/125 стандартнопрохідний.
Влаштування кульового крана 11с36п Ду125 сталевого повнопрохідного
Запчастини та пристрій сталевого фланцевого кульового крана 11с36п Pn16 Ду125:
- Куля сталева 12х17;
- Сталевий шток 20х13;
- Корпус. Сталь 20;
- Кільце ущільнювача з фторопласту Ф4К20;
- Втулка 08х13;
- Тарілчаста пружина 65Г;
- Опорна шайба ст 3сп;
- Ущільнення штока. Фторопласт Ф4;
- Фторсилоксанове кільце ущільнювача;
- Штифт. Ст 45;
- Сталевий фланець 3СП;
- ручка. Сталь 3СП;
- Гайка.
Розміри та габарити кульового крана 11с36п Ду125 Pn16 з паспорта
|
Габарити |
Розмір шарового крана 11с36п Ду125 Pn16, мм |
Вага, маса, кг |
Діаметр фланця, отворів, мм |
|||
|
DF1 |
DF2 |
DF3 |
n |
|||
|
Dn |
125 |
24,7 |
245 | 210 | 18 | 8 |
|
D |
||||||
|
L |
325 |
|||||
|
H |
169 |
|||||
|
A |
543 |
|||||
Розшифровка маркування шарового крана 11с36п Ду-125 повнопрохідного
Умовне позначення та розшифровка маркування кульового крана 11с36п Ду125:
- 11 – тип трубопровідної арматури;
- С – матеріал корпусу;
- 36 – модель кульового крана;
- П – матеріал ущільнення;
- Ду125 – умовний діаметр;
- Pn16 – номінальний тиск.
Інструкція та посібник з експлуатації
Інструкції з монтажу, ремонту з посібника з експлуатації кульового крана 11с36п Ду125:
- Повний термін служби – 10 років для рідкого середовища. 30 років для газу;
- Напрацювання на відмову – 10000 циклів;
- Випробування на міцність тиском 1,5 МПа, герметичність 1,1 МПа повітрям 0,6 МПа;
- Використовується суворо як замикаючий пристрій відповідно до паспорта;
- Кран Ду-125 відкривається поворотом ручки проти годинникової стрілки до упору;
- Положення ручки паралельно прохідному перерізу відповідає повному відкриттю;
- Норми безпеки при експлуатації та транспортуванні згідно з ДСТУ 2456, ГОСТ 12.2.085:2007;
- Установка крана 125/125 мм на трубопровід у будь-якому положенні;
- Кран Dn125 не повинен відчувати навантажень, вібрації від магістралі, для чого передбачаються додаткові опори та компенсатори;
- Під час опресування гідросистеми сталевий кран Ду125 має бути відкритим;
- Робоче середовище не повинно містити механічних включень.

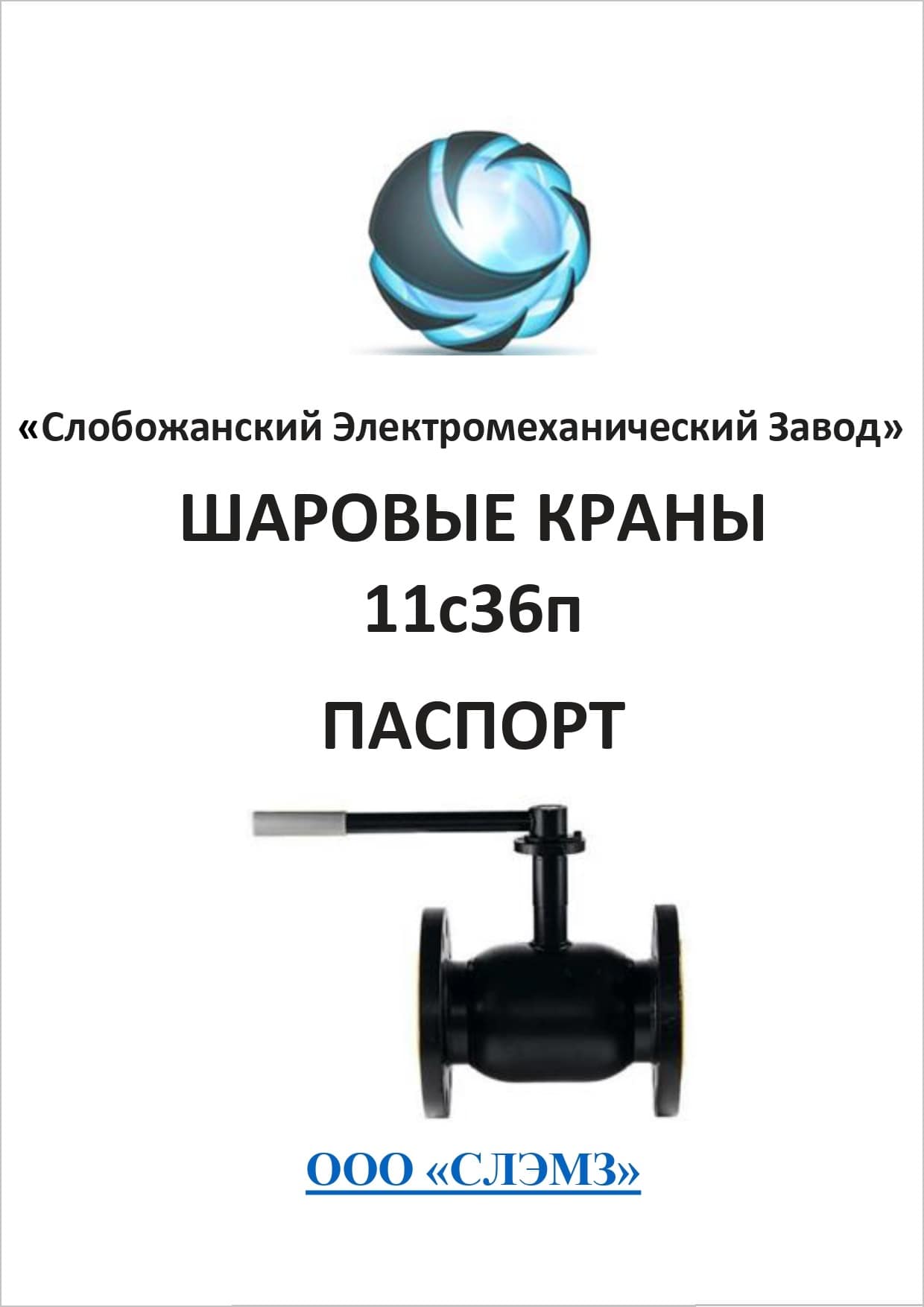

Паспорт кульового крана 11с36п 125 мм
Завантажити паспорт кульового сталевого фланцевого крана .
Ціна кульового крана 11с36п Ду125 Pn16 сталевого фланцевого
Параметри формування ціни кульового крана 11с36п Ду125 Pn16 - виробник, матеріали деталей, комплектуючих, стан (новий, бу, зі зберігання), необхідність купівлі комплектів фланців у відповідь КОФ. Для актуалізації ціни кульового крана 11с36п Ду-125, отримання знижок від прайсу, розрахунку вартості доставки зв'яжіться з менеджером "СЛЕМЗ". Широкий асортимент обв'язування трубопроводу за заводською ціною – фітинги, клапани, засувки, вентилі, ремонт арматури.
|
Ціна шарового крана 11с36п Ду125 Pn16 фланцевого, грн |
Виробник |
|
9246 |
Україна |
Купити кульовий кран 11с36п Ду125 Pn16 фланцевий в Україні
У Слобожанського заводу Ви зможете купити кульовий кран 11с36п Ду125 Pn16 сталевий фланцевий, підібрати аналог із модельного ряду на заміну. Повнопрохідні кульові крани 11с36п Ду-125 випробовуються на міцність та герметичність. Комплект поставки – кульовий кран 11с36п Dn125 Ру16, паспорт з технічним описом, інструкція та посібник з експлуатації, сертифікатом якості. Розміри, габарити, вага, технічні характеристики та параметри відповідають ГОСТ, ТУ. Запропонуємо декілька прайсів, цін від українських, європейських, китайських виробників, зручну форму оплати. Доставка кульових кранів 11с36п 125/125 мм фланцевих по Україні будь-яким перевізником, самовивозом з Харкова, експорт, фото партії перед відправкою.
