Кран 11с37п Ду125 Ру40
Купити з доставкою по Україні
Точні ціни та допомога у консультанта
| Модель: | 11с37п Ду125 Ру40 |
| Тип: | Стальной, приварной |
| Умовний діаметр, Ду: | |
| Розташування: | Харьков, Украина |
| Вага: | 13 кг |
| Гарантія: | 12 месяцев |
| Наявність: | Є в наявності |

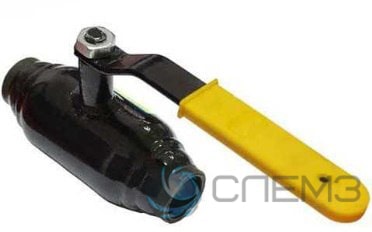

Кульовий кран 11с37п Ду125 – сталевий приварний запірний пристрій діаметром 125 мм, умовний тиск Ру40 Бар. Вага – 15,3 кг, будівельний розмір (довжина) – 325 мм. Призначення – для води, газу природного, інертного, нафтопродуктів із температурою -35...+180°С. Аналог - 11с37п1 Ру25 для пари, води. Управління ручне. Комплект поставки - сталевий кульовий кран 11с37п 125 мм, ручка, паспорт, інструкція з експлуатації. Технічні характеристики згідно з ГОСТ, ТУ - ТУ У 29.1-23392043-001. Ціна від 6486 грн.
Технічні характеристики кульового крана 11с37п Ду125 під приварювання
Технічні характеристики з паспорта кульового крана 11с37п Ду125 – опис типу, габарити, розміри, креслення, пристрій та принцип роботи, розшифровка маркування, ціна за прайсом.
|
Параметр |
Технічні характеристики кульового крана 11с37п Ду125 сталевого |
||
|
Номінальний тиск Ру |
Бар, кгс/см² |
40 |
|
|
МПа |
4 |
||
|
Монтаж у трубопровід |
Зварювання-зварювання |
||
|
Встановлення |
Надземна |
||
|
Умовний діаметр проходу |
мм |
125 |
|
|
дюйм |
5 |
||
|
Тип проходу |
Повнопрохідний |
||
|
Клас герметичності |
А |
||
|
Кліматичне виконання |
УХЛ1 згідно з ГОСТ 1251250 |
||
|
Строк служби |
Рідке середовище – 10 років, газ – 30 років |
||
|
Середній ресурс |
10000 циклів |
||
Модифікації та аналоги за характеристиками сталевого кульового крана:
- 11с337п з редуктором;
- 11с937п під електропривод;
- 11с31п 125 мм стандартнопрохідний;
- 11с37п1 кульовий під температуру до 200°С.
Влаштування сталевого кульового крана під приварку
Запчастини та пристрій кульового крана 11с37п Ду125:
- Кульова пробка. Сталь 12х17;
- Сталевий шток 20х13;
- Корпус, патрубок. Ст 20;
- Кільце ущільнювача кулі. Фторопласт Ф4К20;
- Металева втулка 08х13;
- Тарілчаста пружина. Сталь 65г;
- Завзята шайба. Ст 3сп;
- Фторопластова прокладка штока. Ф4;
- Кільце ущільнюючого штока. Фторсилікан;
- Штифт. Ст 45;
- Гайка. ДСТУ ISO 899
Креслення приварного повнопрохідного крана
Габаритні розміри та вага кульового крана 11с37п Ду125
Габаритні характеристики, розміри 11с37п з умовним діаметром Ду125 для зручності підбору та монтажу - умовний Ду, будівельна довжина, висота, тип проходу, довжина важеля, товщина стінки патрубка.
|
Розмір |
Розшифровка |
Габарити шарового крана 11с37п Ду-125 приварного, мм |
Вага, маса, кг |
|
L |
Будівельна довжина |
325 |
15,3 |
|
Н |
Висота |
169 |
|
|
Dn |
Умовний діаметр |
125 |
|
|
D |
Діаметр проходу |
||
|
А |
Довжина рукоятки |
543 |
|
|
Dp |
d патрубка |
133 |
|
|
Tp |
Товщина стінки |
5 |
Принцип роботи сталевого кульового затвору
Сталевий затвор 11с37п Ду-125 відкривається поворотом ручки проти годинникової стрілки до упору. Повне відкриття відповідає положення рукоятки паралельно проходу кульового затвора. Запірний пристрій закривається поворотом важеля за годинниковою стрілкою. Як закритого, так відкритого становища передбачені обмежувачі ходу.
Каталог сталевих кульових кранів Ду:
Розшифровка маркування шарового крана 11с37п Ду125 мм приварного
Умовне позначення та розшифровка маркування кульового крана 11с37п Ду125:
- 11 – тип запірної арматури;
- С-матеріал корпусу;
- 37 - № моделі;
- П – матеріал ущільнення;
- Ду-125 – умовний діаметр проходу;
- Ру-40 – номінальний тиск.
Інструкція та посібник з експлуатації кульового крана 11с37п
Інструкція з встановлення, вимоги щодо безпеки, транспортування та зберігання з посібника з експлуатації кульового крана 11с37п Ду125:
- Заборонено застосування як регулюючу арматуру;
- Температура та тип робочого середовища повинні відповідати паспорту, не містити механічних включень;
- Забороняється ремонт, заміна кульового пристрою 125 мм за наявності тиску в трубопроводі;
- Настановне положення у трубопроводі – будь-яке;
- Монтаж сталевого кульового пристрою 11с37п проводиться в положенні "відкрито";
- Перед монтажем трубопровід очищається від піску, іржі, окалини;
- Під час зварювання сталева арматура накривається мокрою ганчіркою, щоб уникнути перегріву та деформацій;
- За паспортом періодично проводити по 2-3 цикли “відкрито-закрито, щоб уникнути заклинювання;
- При транспортуванні патрубки закриваються заглушками, пристрій має бути повністю відчинений;
- При зберіганні уникати прямого потрапляння сонячних променів, зберігати з відривом щонайменше 1 метра від джерел тепла;
- Характеристики надійності для рідких середовищ – до 10 років, для газу – до 30 років, середній ресурс – 10000 циклів.

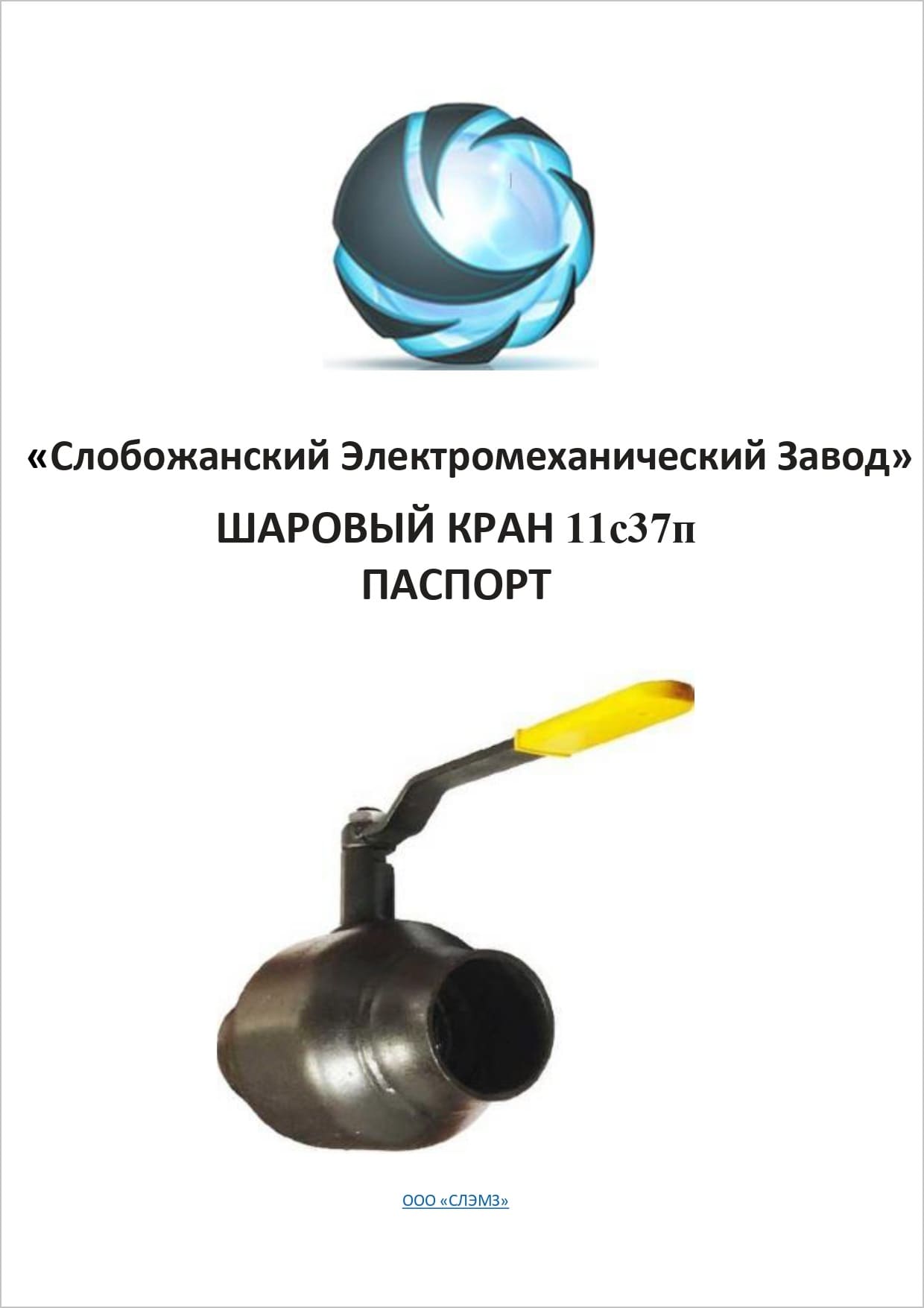

Паспорт
Завантажити паспорт кульового крана .
Ціна шарового крана 11с37п 125 мм сталевого повнопрохідного
Ціна кульового крана 11с37п Ду125 сталевого під приварювання в Україні залежить від матеріалів комплектуючих, ущільнень, стану, року випуску та виробника пристрою – Україна, Китай. Європа. Щоб актуалізувати ціну сталевого крана 11с37п 125 мм, отримати прайс дилера, консультацію про переваги, характеристики, відгуки про різних виробників, ціни – зв'яжіться з менеджером СЛЕМЗ.
| Ціна кульового крана 11с37п Ду125 Ру40 під приварювання, грн | Виробник |
| 6486 | Україна |
Купити кульовий кран 11с37п Ду125 під приварку в Україні
У Слобожанського заводу Ви зможете купити кульовий кран 11с37п Ду125 Ру40 з ручним керуванням під приварювання, підібрати аналог за ціною заводу. Сталеві повнопрохідні приварні крани 11с37п 125 мм проходять випробування, поставляються з паспортом, технічним описом, інструкцією з експлуатації, сертифікатом. Розміри, вага, технічні характеристики відповідають ДЕРЖСТАНДАРТ, ТУ. Запропонуємо кілька прайсів, цін та виробників, зручну форму оплати. Доставка сталевих кульових затворів під приварювання Україною будь-яким перевізником, самовивозом з Харкова.
