Сталевий відвід Ду150 90/60/45/30/180°
Купити з доставкою по Україні
Точні ціни та допомога у консультанта
| Модель: | Отвод Ду150 |
| Розташування: | Киев, Харьков, Украина |
| Вага: | 12 кг |
| Гарантія: | 12 месяцев |
| Наявність: | Є в наявності |
Сталевий відвід Ду150 - це відрізок труби, з кутом вигину 30°, 45°, 60°, 90°, 180° для зміни напрямку потоку робочого середовища в магістралі. Номінальний прохід 150 мм, зовнішній прохід 159мм, 168мм, 168,3мм, з'єднання з приварною трубою, різьбове. Приварні крутовигнуті сталеві відводи ДУ 150 з товщиною стінки виконання 1 - 4,5/7,1/11 мм, виконання 2 - 4/4,5/5/5,5/6/7/8/9/10/11/ 12/13/14 мм. Відводи Ду-150 відносять до категорії фітинги КМЧ (комплект монтажних частин). Виробництво згідно з DIN 2605, ГОСТ 17375-2001 (ІСО 3419-81). Зварні відводи Ду150 застосовують для зміни кута труби в трубопроводі, комунально-мережевих та житлових трубах, водопроводах, нафтогазових секторах, системах опалення, енергетиці, у магістралях перегону бензину, нафти, олії, води, пари, газу.
Характеристики відведення Ду 150
Сталеві відводи ДУ-150 30°, 45°, 60°, 90°, 180° виготовляються зі сталі – низьколегованої, вуглецевої, нержавіючої, марок 3, 10, 20 09г2с, 17г1с, 08х18н10т, 12 Робоча температура -70 ° С до +450 ° С, тиск до 16 МПа. Типи відводів ДУ-150 ковані приварні, емальовані, оцинковані, нержавіючі, з водогазопровідних труб, гнуті, безшовні, різьбові, довгоплечіе. Універсальними та більш затребуваними вважаються сталеві кути Ду150 під 90 градусів. Характеристики вказані у таблиці.
|
Номінальний прохід |
Характеристики сталевих відводів ДУ150 |
||||||
|
Зовнішній діаметр |
Товщина стінки |
Кут вигину |
Тиск |
Приєднання |
Робоча температура |
Вага, кг |
|
| ДУ150 | 168,3 | 4,5 | 30 °, 45 °, 60 °, 90 °, 180 ° | до 16 МПа | Приварне, різьбове | від -70°С до +450°С | 6,5 |
| 7,1 | 10 | ||||||
| 11 | 15 | ||||||
| 159 | 4 | 5,4 | |||||
| 4,5 | 6,1 | ||||||
| 5 | 6,7 | ||||||
| 6 | 8,1 | ||||||
| 7 | 9,4 | ||||||
| 8 | 11 | ||||||
| 9 | 12 | ||||||
| 10 | 13 | ||||||
| 11 | 14 | ||||||
| 12 | 16 | ||||||
| 13 | 17 | ||||||
| 14 | 18 | ||||||
| 168 | 4 | 5,6 | |||||
| 4,5 | 6,4 | ||||||
| 5 | 7,1 | ||||||
| 6 | 8,5 | ||||||
| 7 | 9,8 | ||||||
| 8 | 11,2 | ||||||
| 9 | 12,5 | ||||||
| 10 | 14 | ||||||
| 11 | 15 | ||||||
| 12 | 16 | ||||||
| 13 | 17,5 | ||||||
| 14 | 19 | ||||||
Діаметри сталевих відводів:
Креслення
Приварні сталеві відводи Ду 150 для вигину напрямку магістралі виробляють з виконанням 1 і 2. Креслення розмірів відводу ДУ150 – товщина стінки торця, зовнішній та внутрішній діаметр, розміри торців переходів та трійників, радіус кривизни осьової лінії.
Позначення з креслення сталевих відводів Ду150:
- F – розмір між площиною одного торця із центром іншого з кутом 90°
- Т в - Товщина стінки не торцевих перерізів
- R – радіус вигину
- Т – товщина стінки відводу на торцях
- D – зовнішній діаметр торця
| Умовний діаметр | Розміри сталевих відводів Ду 150 виконання 1 та 2, мм | ||||||||||||||||||||||||||
| DN | ДУ150 | ||||||||||||||||||||||||||
| D | 168,3 | 159 | 168 | ||||||||||||||||||||||||
| T | 4,5 | 7,1 | 11 | 4 | 4,5 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 4 | 4,5 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
| F = R | 229 | 225 | |||||||||||||||||||||||||
| W | - | 130 | |||||||||||||||||||||||||
| H | 95 | 93 | |||||||||||||||||||||||||
| C | 457 | 450 | |||||||||||||||||||||||||
| B | 313 | 305 | |||||||||||||||||||||||||

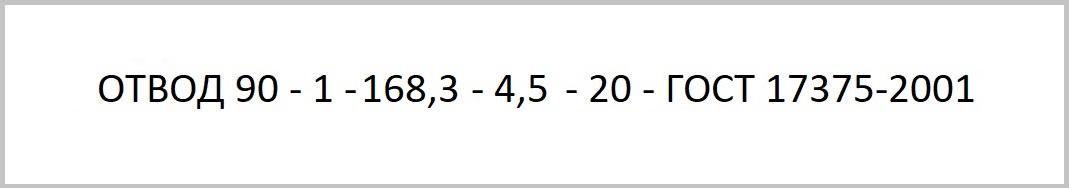

Розшифровка маркування
Умовне позначення відводу Ду 150 повинне включати основні параметри та умови виготовлення сталевого відводів Ду-150. Маркування набивають на відводі методом тиснення, випалювання, лазером, що вказується на кожному індивідуально або в документах партії.
Значення маркування відводу дистанційного керування 150:
- 90 - кут вигину в градусах
- 1 - виконання відведення
- 168,3 - загальний зовнішній діаметр відводу
- 4,5 – товщина стінки
- 20 – марка сталі
Ціна сталевого відводу Ду 150
Ціна відведення Ду150 з кутом вигину 90 ° від 987 грн. Вартість сталевих відводів Ду-150 з кривизною 45 °, 90 °, 180 ° залежить від якості матеріалів, марки сталі, умовного проходу трубопроводу. Ризики купівлі БУ фітингів відводів ДУ150:
- Деформація торців
- Корозія, іржа
- Гідроудари
- Прорив магістралі трубопроводу
- Відсутність гарантії
- Вихід з ладу супутнього обладнання - засувок, вентилів, клапанів, кранів
- Не герметичність
- "Другосортний" матеріал заготовок
Купити відвід Ду150
На базі Слобожанського заводу можна купити відводи Ду150 з низьколегованої, вуглецевої, нержавіючої сталі, оцинковані та емальовані з кутом згинання 45/90/180 градусів. Під замовлення виконаємо відводи Ду-150 зі складними дефіцитними кутами вигину 30 °, 60 °, відведення Ду150 високого тиску, можливе виготовлення фланцевих колін Ду150. Ціна відводів Ду 150 від 987 грн. Фахівці СЛЕМЗ перед покупкою сталевого відводу Ду150 допоможуть підібрати товщину торця, кут вигину, вид та тип труби індивідуально під Вашу магістраль та робоче середовище.
