Сталевий відвід Ду-600 90/60/45/30/180°

Испытания перед отправкой
Лідер продажу!

Купити з доставкою по Україні

Ціна: від 42100 грн.

Точні ціни та допомога у консультанта

0 відгуків
Модель:Отвод Ду600
Розташування:Киев, Харьков, Украина
Вага:368 кг
Гарантія:12 месяцев
Наявність:Є в наявності

Сталевий відвід Ду600 - це відрізок труби з кутом вигину 30°, 45°, 60°, 90°, 180° для зміни напрямку потоку робочого середовища в магістралі. Номінальний прохід 600 мм, зовнішній прохід 610 мм, 630 мм, з'єднання з приварною трубою, різьбове. Приварні крутовигнуті сталеві відводи ДУ 600 з товщиною стінки виконання 1 - 12,5 мм, виконання 2 - 9/10/11/12/13/14/15/16/17/18/20/22/24/26/28/ 30/32 мм. Відведення Ду-600 відносять до категорії фітинги, КМЧ (комплект монтажних частин). Виробництво згідно з DIN 2605, ГОСТ 17375-2001 (ІСО 3419-81). Зварні відводи Ду600 застосовують для зміни кута труби в трубопроводі, комунально-мережевих та житлових трубах, водопроводах, нафтогазових секторах, системах опалення, енергетиці, у магістралях перегону бензину, нафти, олії, води, пари, газу.

Характеристики відведення Ду 600

Сталеві відводи ДУ-600 30°, 45°, 60°, 90°, 180° виготовляються зі сталі – низьколегованої, вуглецевої, нержавіючої, марок 3, 10, 20 09г2с, 17г1с, 08х18н10т, 12 Робоча температура -70 ° С до +450 ° С, тиск до 16 МПа. Типи відводів ДУ-600 ковані приварні, емальовані, оцинковані, нержавіючі, з водогазопровідних труб, гнуті, безшовні, різьбові, довгоплечіе. Універсальними та більш затребуваними вважаються сталеві кути Ду600 під 90 градусів. Характеристики вказані у таблиці.

Експлуатаційні характеристики відводів Ду-600

Номінальний прохід

Характеристики сталевих відводів ДУ600

Зовнішній діаметр

Товщина стінки

Кут вигину

Тиск

Приєднання

Робоча температура

Вага, кг
ДУ600 610 12,5 30 °, 45 °, 60 °, 90 °, 180 ° до 16 МПа Приварне, різьбове від -70°С до +450°С 531
630 9 198
10 219
11 245
12 261
13 282
14 302
15 324
16 345
17 366
18 387
20 429
22 471
24 513
26 554
28 595
30 636
32 678
Безшовні відводи ДУ-600
Гнутий відвід ДУ600
Сталевий відвід з різьбленням
Відвід крутовигнутий Ду 600

Діаметри сталевих відводів:

Креслення

Приварні сталеві відводи Ду 600 для вигину напрямку магістралі виробляють з виконанням 1 і 2. Креслення розмірів відведення ДУ600 – товщина стінки торця, зовнішній та внутрішній діаметр, розміри торців переходів та трійників, радіус кривизни осьової лінії.

Креслення приєднувальних розмірів відводу ДУ600

Розміри відводу Ду 600
Умовний діаметр Розміри сталевих відводів Ду 600 виконання 1 та 2, мм
DN D T F=R W H C B
ДУ600 610 12,5 914 - 381 1828 1219
630 9 900 519 373 1800 1215
10
11
12
13
14
15
16
17
18
20
22
24
26
28
30
32

Позначення із креслення сталевих відводів Ду600:

  • F – розмір між площиною одного торця із центром іншого з кутом 90°
  • Т в - Товщина стінки не торцевих перерізів
  • R – радіус вигину
  • Т – товщина стінки відведення на торцях
  • D – зовнішній діаметр торця

Фітинги для зміни кута труби магістралі

Розшифровка маркування

Умовне позначення відведення Ду 600 повинне включати основні параметри та умови виготовлення сталевого відведення Ду-600. Маркування набивають на відводі методом тиснення, випалювання, лазером, що вказується на кожному індивідуально або в документах партії.

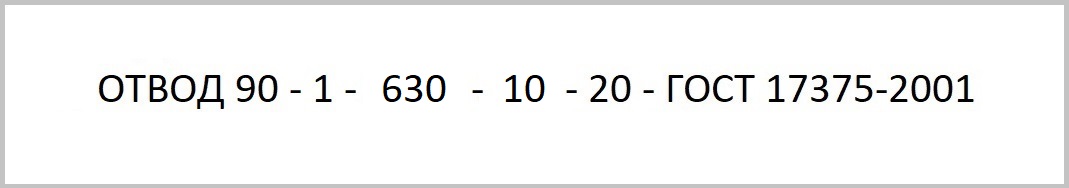

Маркування гнутих відводів Ду-600

Значення маркування відводу ДУ 600:

  • 90 - кут вигину в градусах
  • 1 - виконання відведення
  • 630 - загальний зовнішній діаметр відведення
  • 10 – товщина стінки
  • 20 – марка сталі

Кутки Ду-600

Ціна сталевого відводу Ду 600

Ціна відведення Ду600 з кутом вигину 90 ° від 42100 грн. Вартість сталевих відводів Ду-600 з кривизною 45 °, 90 °, 180 ° залежить від якості матеріалів, марки сталі, умовного проходу трубопроводу. Ризики купівлі БУ фітингів відводів ДУ-600:

  • Деформація торців
  • Корозія, іржа
  • Гідроудари
  • Прорив магістралі трубопроводу
  • Відсутність гарантії
  • Вихід з ладу супутнього обладнання - засувок, вентилів, клапанів, кранів
  • Не герметичність
  • "Другосортний" матеріал заготовок

Купити відвід Ду600

На базі Слобожанського заводу можна купити відводи Ду600 з низьколегованої, вуглецевої, нержавіючої сталі, оцинковані та емальовані з кутом згинання 45/90/180 градусів. Під замовлення виконаємо відводи Ду-600 зі складними дефіцитними кутами вигину 30 °, 60 °, відведення Ду-600 високого тиску, можливе виготовлення фланцевих колін Ду600. Ціна відводів Ду 600 від 42 100 грн. Фахівці СЛЕМЗ перед покупкою сталевого відведення Ду600 допоможуть підібрати товщину торця, кут вигину, вид та тип труби індивідуально під Вашу магістраль та робоче середовище.
