Насос НПл 8/16

Испытания перед отправкой

Купить с доставкой по Украине


Код Товара:НПЛ 8/16
Тип:Гидравлический пластинчатый
Расположение:Харьков, Украина
Мощность:4,1 кВт
Частота вращения:960/600/1500 об/мин
Вес:9 кг
Гарантия:12 месяцев
Наличие:В наличии

Цена: от 5200 грн.

Точные цены и помощь у консультанта



0 отзывов

Насос НПл 8/16 – пластинчатый гидронасос 1-го габарита, однопоточный, с нерегулируемым по величине потоком масла. Быстродействие - 8,9 л/мин, давление на выходе - 16 МПа. Изготавливается согласно ТУ 2.053.1899-88. Применяется в гидросистемах промышленных металлообрабатывающих и металлорежущих станков, прессов, машин для создания давления. Направление вращения – правое (по часовой стрелке со стороны вала), левое - по спецзаказу.
Категория размещения по ГОСТ15150-69 – 4. Производитель – Елецкий завод "Гидропривод". Устаревший аналог – импульсный насос БГ12-21М (частичная взаимозаменяемость).

Технические характеристики

Технические характеристики насоса

НПл 8/16

Рабочий объем, см³

8

Подача, л/мин

8,9

Давление на выходе, МПа

16

Давление на входе, Мпа (min-max)

0,08-0,12

Частота вращения, об/мин

Номинальная

960

Минимальная

600

максимальная

1500

Номинальная мощность, кВт 4,1
КПД, % ≥56
Устаревшая маркировка БГ12-21М
Масса, кг 9,7

Эксплуатационные характеристики

Насос НПл 8/16

Климатическое исполнение

УХЛ

Категория размещения

4

Направление вращения

правое/левое

Габарит

1

Коэффициент подачи, % ≥74

Уровень звука, дБА

≤73

Гарантия, мес.

12

t масла, °С Минимальная

-10

Максимальная

+50

Вязкость масла, сСт

Минимальная

25

Максимальная 400

Варианты исполнения – двухпоточный НПл 8-8/16, с давлением 6,3 МПа - НПл 8/6,3. Работают на чистом минеральном масле с тонкостью фильтрации масла 25 мкм. Рекомендуемые марки минеральных масел для лопастного насоса НПл 8/16:

  • ИГП-38
  • ВНИИ НП-403 и др

Габаритные размеры

Габаритно-присоединительные и монтажные размеры однопоточного пластинчатого насоса НПл 8/16 на чертеже из технического паспорта. Всасывающее отверстие – К3/4, нагнетающее – К1/2. Коническая резьба по ГОСТ 6111-52.

чертеж и размеры гидравлического пластинчатого насоса нпл 8/16. Рисунок

Монтаж и установка

Устройство НПл 8/16 - корпус, крышка, рабочий комплект, статор, ротор, пластина, диск с шейкой и плоский, подшипник качения

Рекомендации по установке, монтажу, разборке и эксплуатации гидравлического насоса НПл 8/16:

  • Вал гидронасоса и привода соединяются упругой муфтой
  • Несоосность валов не должна превышать 0,1 мм, угол перекоса не более 1°
  • Перед началом работы насос заполняется маслом
  • Предохранительный клапан настраивается на 7 МПа
  • Трубопровод не должен иметь резких перегибов, предварительно очищен и иметь плотное соединение с насосом
  • Желательна установка обратного клапана в гидросистему для предотвращения полного слива масла после отсановки насоса

Базовая комплектация маслостанции с НПл 8/16 - гидравлический бак объемом от 18 л, манометр, асинхронный электродвигатель-стакан, указатель уровня масла, фильтры на сливном отверстии и магистрали всасывания, эластичная кулачковая муфта (допуск соосности валов 0,1мм), воздушный фильтр на заливной горловине.

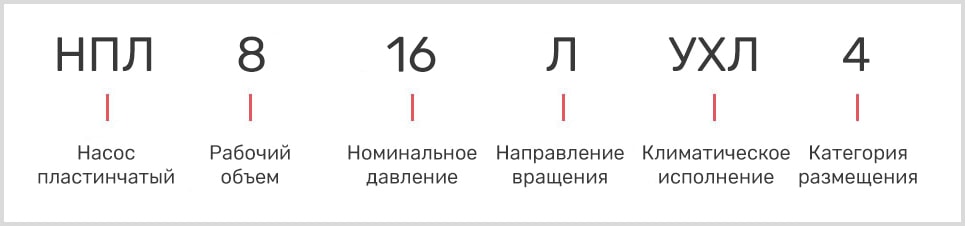

Расшифровка маркировки

расшифровка маркировки пластинчатого однопоточного насоса нпл 8/16

Условное обозначение на схеме

графическое обозначение пластинчатого маслонасоса нпл8/16 на схеме

Купить насос НПл 8/16

У Слобожанского завода Вы можете купить насос НПл 8/16 с гарантией, запчасти, осуществить ремонт. Для заказа Вы можете позвонить менеджеру или написать нам на почту. Уточняем вариант исполнения, цену и наличие , выберем форму оплаты и способ доставки.

Нерегулируемый лопастной насос нпл8/16 с ремкомплектом - фото из каталога
Пластинчатый гидронасос типа нпл8/16 изготовитель елец гидропривод
Масляный насос нпл8/16 ухл-4 однопоточный с паспортом и сертификатом
Неликвид роторного гидронасоса НПл8/16 с нерегулируемой подачей на складе в Харькове

Цены

Низкая цена насоса НПл 8/16 - явный признак бу. Результат такой покупки - скрытые дефекты и неисправности, частые поломки и необходимость ремонта. Каждый НПл 8/16 от Слобожанского завода проходит строгий заводской ОТК с присвоением гарантии 12 месяцев.

Чтобы узнать наличие на складе, уточнить цену или купить насос НПл 8/16 в Украине – звоните менеджерам Слобожанского завода.
