Промышленные редукторы

Промышленный редуктор — это редукционный механизм, для преобразования крутящего момента и частоты вращения привода путем зацепления зубчатых передач. Увеличения момента кручения и снижение угловой скорости происходит за счет разности диаметров и количества зубьев, ведущих и ведомых шестеренных колес. Механический редукторы промышленного назначения применяются в конструкции приводов подъёмно-транспортного оборудования, конвейеров, шнеков, прессов и других механизмов.

Каталог

Тип редуктора

Маркировка

Цилиндрические

ЦУ (1ЦУ)

Ц2У (1Ц2У), Ц2У-Н (1Ц2У-Н) и Ц2Н, РМ, РЦД, Ц2, ГПШ, ЦДН

Ц3У (1Ц3У), ЦТНД

Вертикальные крановые

В, ВК, ВКУ, Ц3ВК и Ц3ВКФ, А-400

Червячные

Ч, 2Ч

Ч2

Коническо-цилиндрические

КЦ1

КЦ2

Устройство редукторов и особенности конструкции

Из чего состоит? В основу конструкции механических редукторов входят корпус, зубчатые колеса, валы, вал шестерни, подшипники, крышки подшипников, прокладки, монтажные уплотнители. Корпус выступает в роли защитного буфера. Предотвращает от механических повреждения деталей, снижает уровень шума.  Внутреннее строение корпуса предусматривает посадочные места для валов и подшипников. Подробное устройство механического редуктора с наименований деталей смотрите на сборочном чертеже.

Принцип работы

Принцип работы промышленного редуктора осуществляется путем передачи вращения от одного вала к другому посредством взаимодействия зубчатых колес. Увеличение крутящего момента обратно пропорционально изменению угловой скорости - определяется передаточным числом.

Передаточное число – это отношение количества зубьев между ведущим и ведомым шестеренным колесом. При использовании многоступенчатой передачи, общее передаточное число редуктора определяется сумой передаточных чисел каждой ступени.

Скорость вращения выходного вала будет равна, частоте вращение подключенного привода, разделенного на общее передаточное значения механического редуктора.

Классификация механических редукторов

Каждая из моделей промышленных редукторов обладает разными техническими характеристиками и сферой применения. Механические редукторы промышленного назначения различаются между собой по:

  • Типу передачи
  • Количеству ступеней
  • Монтажному исполнению

Ниже рассмотрим наиболее востребованные виды редукторов механического типа.

Типы передач

Цилиндрическая – наиболее распространенный тип зубчатой передачи редуктора, используются в приводах промышленных машин с повторно-кратковременными и длительными режимами работы. К достоинствам цилиндрических передач можно отнести высокий КПД, низкий нагрев, способность выдерживать высокие нагрузки, износоустойчивость и долгий срок службы.

Цилиндрические передачи классифицируются по виду зацепления:

  • прямозубая,
  • косозубая,
  • шевронная,
  • зацепление Новикова
  • передача с внутренними зацеплениями.

Коническая – применяется для передачи вращающего момента под углом, когда оси ведущего и ведомого колеса пересекаются. В отличии от цилиндрических обладает более сложным строением. В большинстве случаев выполняются с углом пересечения осей валов, равным 90º. Конические шестеренные колеса выполняются:

  • с прямыми,
  • тангенциальными,
  • круговыми зубьями.

Выбор типа зубьев определяется окружной скорость. Прямые зубья применяются при окружных скоростях до 3 м/с, с тангенциальными до 12 м/с, с круговыми до 30 м/с. При увеличении окружной скорости передачи повышается требования к точности изготовления шестерных колес. Достоинства: повышенная безопасность в ходе эксплуатации редуктора, отсутствие шума при работе, длительный срок эксплуатации, прост в ремонте и техобслуживании, высокая несущая способность. Недостатками являются стоимость изготовления зубастых колес, повышенный шум в работе, нет функции самоторможения.

Червячная – механическая передача, осуществляющая передачу вращения между валами редуктора путем скрещивания червяка и червячного колеса. Состоит из зубчатого бронзового колеса и стального червячного вала. Тихоходный вал может устанавливаться в горизонтальном и вертикальном положении. Два варианта расположения червяной пары – под колесом и над колесом.

Форма поверхности

Направление линии витка

- цилиндрические

- глобоидные

- правые

- левые

кол-во заходов резьбы

форма винтовой поверхности резьбы

- однозаходные

- многозаходные

- с архимедовым профилем

- с конволютным профилем

- с эвольвентным профилем

- трапецеидальный

К преимуществам данного типа относят широкий диапазон придаточного значения, компактность и легкость в монтаже, низкий уровень шума, самоторможение и плавность хода. К недостаткам относятся повышенный износ, низкий КПД и нагрев, – т.к. зацепление происходит по всей плоскости соприкосновения. Различают по следующим признакам:

  • цилиндрический – червяк имеет прямолинейный профиль витка в осевом сечении. Форма торцевого сечения – форма архимедовой спирали.
  • глобоидный – червяк имеет вогнутую форму;

Количество ступеней и передаточные числа

Величина изменение угловой скорости зависит от передаточного числа редуктора. Для большего охвата диапазона передаточных чисел производятся: одноступенчатые, двухступенчатые, трехступенчатые и многоступенчатые редукторы.

В конструкции одноступенчатых редукторов с цилиндрической передачей используется вал-шестерня и шестеренное колесо с разным количеством зубьев. При производстве с двумя и более ступенями, передаточное число является сумой соотношения количества зубьев каждой ступени.

В конструкции червячных передач, рабочим механизмом выступает червячный вал и червячное бронзовое колесо. Передаточное значение червячной передачи зависит от количества зубьев колеса и числа заходов червяка.

Также существуют комбинированные передачи, которые включают в себя несколько видов зацеплений, к ним можно отнести коническо-цилиндрическию и коническо-червячную.

Как определить передаточное число редуктора?

Передаточное значение, одноступенчатого редуктора можно рассчитать по формуле:

U=Nвх/Nвых

Nвх - количество оборотов входного вала, об/мин;

Nвых - количество оборотов выходного вала, об/мин

Полученное значение округляется до передаточного числа из типового ряда для каждого из типов редукторов.

Расчет номинального значения передаточного значения двухступенчатых редукторов производится следующим образом:

  • Сосчитать количество зубьев шестерни и вала первой ступени.
  • Разделить кол-во зубьев шестерни на кол-во зубьев вала.
  •  Идентичные действия (указанные в п.п. 1 и 2) проводим с зубьями шестерни и вала второй ступени.

Значения полученные в результате деления, умножаются друг на друга. Число, полученное после деления, округляется до передаточного числа из типового ряда механического редуктора. Для вычисления номинального значения у трех и более ступенчатых редукторов действия, приведенные в п 1 и п 2 применяются к каждой из ступеней. Полученные значения перемножаются между собой.

Как определить количество ступеней редуктора

Количество ступеней можно определить по типу редуктора, исходя из значений передаточных чисел, приведенных в таблице.

Тип

Диапазон передаточных чисел

Цилиндрический одноступенчатый

2-6,3

Цилиндрический двухступенчатый

8-50

Цилиндрический трехступенчатый

31,5-200

Червячный одноступенчатый

8-80

Червячный двухступенчатый

100-4000

Коническо-цилиндрический одноступенчатый

6,3-28

Коническо-цилиндрический двухступенчатый

28-180

Схемы и чертежи

Кинематические схемы наиболее распространенных видов редукторов:

Фото

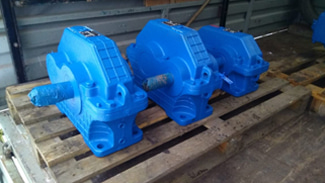

промышленный редуктор на складе фото

механический редуктор новый с паспортом
редуктор в сборе с электродвигателем Харьков, Киев

Маркировки редукторов

Маркировка включает типоразмер, кол-во ступеней, передаточное значение, вариант сборки, климатическое исполнение.

Буквенное обозначение

Расшифровка значений в маркировке

М

Машиностроительный тип

К

Крановый тип

Ц

Цилиндрический. Исполнение конца выходного вала

П

Полый. Исполнение конца выходного вала

М

В виде части зубчатой муфты

У

Узкий тип

Н

С зацеплением Новикова

К

Картерный. Исполнение корпуса или типа зацепления

В

Вертикальный. Тип расположения ступеней.

Ф

Исполнение с фланцем

Г

Горизонтальный. Конструктивное исполнение ступеней

С

Соосный.  Количеству ступеней

К

Конический. Конструктивное исполнение ступеней

М

Модернизированная конструкция

Расчет и подбор

Определиться с типом передачи – каждый тип передачи предназначен для разных режимов эксплуатации и сферы применения

Радиальными консольными нагрузками – нагрузки, приложенной в середине посадочной части входной или выходной части вала.

Крутящий момент – момент силы, требуемый для привода оборудования, измеряется в ньютонах на метр

Передаточным числом – отношение кол-ва зубьев колеса к кол-ву зубьев вал-шестерни.

Вариантом сборки и монтажным исполнением- расположение валов относительно корпуса редуктора и расположение редуктора относительно горизонтальной плоскости – вертикальный горизонтальный.

КПД редуктора

Наибольший КПД среди механических редукторов имеют приводы с цилиндрической и конической передачами. При увеличении количества ступеней коэффициент полезного действия незначительно снижается. Червячные редукторы имеют существенно меньшее значение коэффициента полезности. КПД червячного редуктора зависит от передаточного числа и скорости вращения вала. Таким образом получается, что чем выше значение передаточного числа червяного редуктора, тем меньше его КПД.

Значение КПД приведены в таблице. Значение КПД (не менее) редукторов зубчатых согласно ГОСТ Р 50891

Тип

КПД, %

Цилиндрический и конический одноступенчатый

98

Цилиндрический и коническо-цилиндрический двухступенчатый

97

Цилиндрический и коническо-цилиндрический трехступенчатый

96

Цилиндрический и коническо-цилиндрический четырехступенчатый

95

Планетарный одноступенчатый

97

Планетарный двухступенчатый

95

Червячный одноступенчатый

37-81

Червячный двухступенчатый

74-89

Обслуживание

В ходе эксплуатации механического редуктора происходит механическое трение движущих элементов. Для поддержания редукторов в рабочем состоянии эксперты СЛЭМЗ советуют проверять наличие смазочных материалов. Запуск редуктора без масла запрещен! Какое масло использовать, где купить масло, провести ремонт промышленного редуктора? Ответы на эти вопросы Вы можете получить у квалифицированных сотрудников СЛЭМЗ.

В таблице приведен список рекомендуемых масел для червячных, цилиндрических, планетарных передач.

Марки масел

Тип промышленных редукторов

Марка масел

Температура окружающей среды

Цилиндрический

ТСп-10

–40…0 °С

ИРП-150, ИСП-110

–10…+25 °С

ИТП-200, ИТП-300

–15…+50 °С

Червячный

ИГП-152, ИГП-182, МС-20

0…+50 °С

АСЗП-6, АСЗП-10

–40…0 °С

Трансол-100

–40…+50 °С

Планетарный

ТАп-15, ТСп-14,5, ГСп-10

0…+50 °С

ТС-з9

–40…0 °С

Цена

Цена на промышленный редуктор зависит от типоразмера, схемы сборки и передаточного числа. Модели с шевронным зацеплением и зацеплением Новикова стоят дороже косозубых за счет сложности конструкции и требований к точности зубьев. В червячных редукторах используется бронза, что также отражается в цене запчастей.

Купить

Купить редуктор в Украине Вы сможете, обратившись к специалистам отдела продаж нашего завода по номерам, указанным на сайте.

Мы поможем:

  • Подобрать механический редуктор под новый проект или оборудование
  • Найти отечественный аналог зарубежного редуктора по характеристикам
  • Получить консультацию, узнать параметры, характеристики, чертежи
  • Отремонтировать вышедший из строя промышленный редуктор. Восстановить БУ редуктор.
  • Подобрать аналоги моделям снятым с производства

Испытания перед отправкой
Редуктор РМ-350
Редуктор РМ-350

от 6000 грн.

Испытания перед отправкой

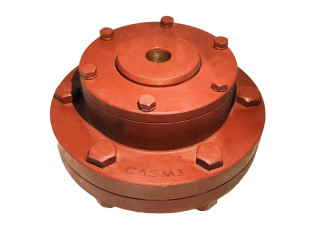

Зубчатая муфта МЗ-1 / МЗП-1
